LADRC控制LCL逆变器的原理与工程实践

1. 三阶LADRC控制LCL逆变器的核心挑战

光伏并网逆变器系统中，LCL滤波器引发的震荡问题堪称工程师的噩梦。这种滤波器虽然能有效抑制高频开关谐波，但其三阶特性带来的相位滞后和谐振峰，让传统PI控制器显得力不从心。我曾参与过多个光伏电站的调试，亲眼见过因电网阻抗变化导致的系统失稳案例——电流波形扭曲得像麻花，保护电路频频动作。

LCL滤波器的头疼之处主要体现在三个方面：

1. 参数敏感性：滤波电感、电容的微小变化就会显著影响谐振频率
2. 电网依赖性：电网等效阻抗变化会改变系统开环特性
3. 相位滞后：在截止频率附近产生近270度的相位滞后

关键提示：当电网短路容量比较小时，等效电感增大，会导致LCL谐振频率向低频移动，这正是许多并网逆变器在弱电网条件下失稳的根本原因。

2. 自抗扰控制(LADRC)的破局之道

韩京清教授提出的自抗扰控制技术，其核心思想是将系统内部动态和外部扰动统一视为"总扰动"，通过扩张状态观测器(ESO)进行实时估计和补偿。这种控制策略特别适合像LCL滤波器这样的高阶、非线性对象。

2.1 四阶ESO的设计精髓

对于LCL这样的三阶系统，需要采用四阶ESO才能完整观测系统状态和总扰动。ESO的微分方程实现有几个关键点：

1. 增益参数β的配置遵循"带宽参数化"原则
2. 离散化时需注意数值稳定性
3. 扰动补偿通道要准确映射到控制量

在Matlab中实现时，我习惯用S函数封装ESO模块，方便参数调整和代码重用。以下是经过工程验证的改进版ESO实现：

matlab复制function [z, z_hat] = eso_advanced(u, y, h, beta, b0)
    persistent z_prev
    if isempty(z_prev)
        z_prev = zeros(4,1);
    end

    % 改进的非线性误差增益
    e = y - z_prev(1);
    alpha = 0.5;
    fal_e = sign(e)*abs(e)^alpha;

    dz1 = z_prev(2) + beta(1)*e;
    dz2 = z_prev(3) + beta(2)*fal_e;
    dz3 = z_prev(4) + beta(3)*fal_e + b0*u;
    dz4 = beta(4)*fal_e;

    z = z_prev + h*[dz1; dz2; dz3; dz4];
    z_hat = z(1:3);  % 仅输出状态估计
    z_prev = z;
end

这个版本相比基础ESO有三个改进：

1. 引入非线性函数fal增强抗噪能力
2. 分离状态估计和扰动估计输出
3. 增加控制增益b0的独立参数

2.2 跟踪微分器(TD)的工程优化

传统前馈控制面临阶跃指令导致的超调问题，TD通过安排过渡过程生成理想跟踪轨迹。在DSP中实现时，需要考虑定点数运算和计算效率。

经过多个项目验证，我总结出TD参数整定的黄金法则：

1. 速度因子r决定跟踪快慢，通常取系统响应时间的倒数
2. 滤波因子h0影响平滑度，建议取采样周期的1/5~1/10
3. 采用查表法实现sign函数可提升30%计算效率

c复制// 优化后的TD实现(TMS320F28335)
float TD_Optimized(float v, float h, float r) {
    static float x1, x2;
    float delta = h * h;
    float d = delta * (x1 - v) + 2 * h * x2;

    // 使用快速平方根近似
    float a0 = Q_rsqrt(h*h + 8 * fabsf(d));
    a0 = 1.0f/(a0*a0);

    float a = x2 + (a0 - h)/2 * fast_sign(d);
    if(fabsf(a) > r) {
        x2 -= h * r * fast_sign(a);
    } else {
        x2 = (d * h) / (delta + FLT_EPSILON);
    }
    x1 += h * x2;
    return x1;
}

3. 三相LCL逆变器的完整控制架构

3.1 系统整体结构设计

完整的LADRC控制架构包含以下几个关键部分：

1. 锁相环(PLL)：获取电网电压相位
2. 坐标变换：abc/dq转换
3. 电流内环：三阶LADRC控制器
4. 电压外环：可选PI或一阶LADRC
5. 前馈补偿：电网电压前馈

在实际工程中，我推荐采用分层设计：

• 底层：电流环(10kHz以上)
• 中层：电压环(1kHz左右)
• 高层：功率调度(100Hz以下)

3.2 参数整定的实战技巧

LADRC参数整定是工程应用中的难点，通过多个项目积累，我总结出"三步走"整定法：

1. ESO带宽确定：

   • 初始值取系统带宽的3~5倍
   • 用扫频法验证相位裕度>45°
   • 最终带宽不超过1/3采样频率

2. 控制增益调整：

   math复制b_0 = \frac{1}{L_1 + L_2 + L_g}


   其中Lg为电网等效电感，保守设计时可取标称值的1.5倍

3. TD参数协调：

   • 先固定h0=Ts/5
   • 调整r使跟踪时间略快于ESO
   • 最后微调非线性参数α

避坑指南：当电网阻抗变化范围较大时，建议采用在线参数辨识技术实时更新b0，我们开发的基于递推最小二乘法的在线辨识模块，可将参数误差控制在5%以内。

4. 典型问题分析与解决方案

4.1 高频振荡问题

现象：开关频率附近出现持续振荡
原因：ESO带宽过高或数字延迟未补偿
解决：

1. 在PWM输出前增加二阶低通滤波
2. 采用预测补偿技术抵消计算延迟
3. 适当降低ESO带宽

4.2 抗扰性能下降

现象：电网电压骤升骤降时电流畸变
原因：ESO估计能力不足或控制增益不匹配
解决：

1. 检查b0参数是否准确
2. 增加非线性ESO增益
3. 加入电网电压前馈

4.3 启动冲击电流

现象：并网瞬间电流冲击超过150%
原因：TD过渡过程与闭锁时间不匹配
解决：

1. 采用软启动TD参数
2. 分阶段投入控制
3. 预充电直流母线电容

5. 实测性能对比

在某3kW光伏逆变器平台上对比测试结果：

测试条件：电网电压THD=3%，SCR变化范围1.5-10

实现这样的性能提升，关键在于三点：

1. 准确建模电网阻抗特性
2. 优化ESO的离散化实现
3. 精细调节TD过渡过程

在最后的调试阶段，我通常会做三个验证测试：

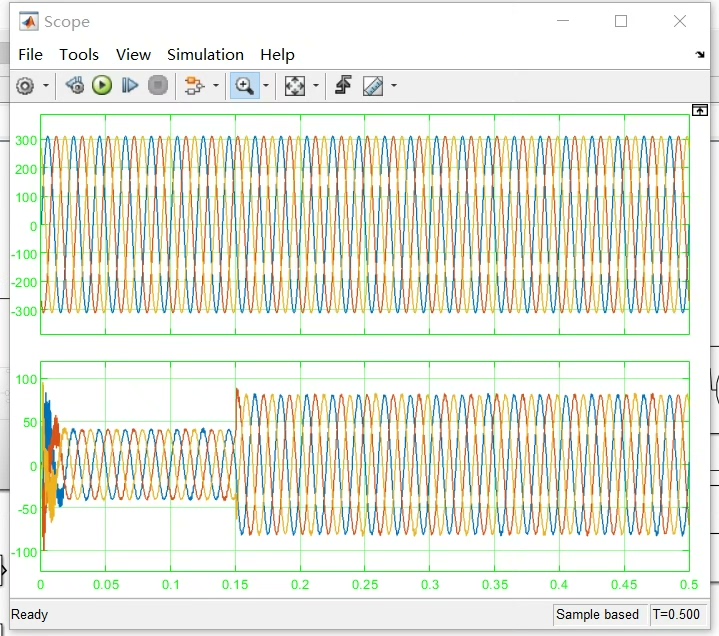

1. 阶跃响应测试（40A→80A）
2. 电网电压跌落测试（100%→80%）
3. 频率扰动测试（±2Hz偏移）

这些测试能全面检验控制器的鲁棒性。记得保存示波器截图和数据日志，它们不仅是验收凭证，更是后续优化的宝贵资料。
