1. 模块复用功能的价值与挑战
在PCB设计领域，模块复用功能是提高工作效率的利器。作为一名有十年经验的硬件工程师，我亲身体会到：当设计中含有多个相同功能模块（如电源转换电路、信号调理模块等）时，复用技术可以节省40%以上的布局布线时间。但实际操作中，器件匹配问题常常让新手设计师陷入困境。
Allegro 17.4的模块复用功能支持完整的设计元素复用，包括：
- 元器件布局（Symbols）
- 走线拓扑（Cline）
- 铜皮区域（Shape）
- 过孔分布（Vias）
- 设计规则（Constraints）
这种"克隆"式操作看似简单，却隐藏着三个技术陷阱：
- 器件属性一致性校验机制严格
- 参考标识符(REFDES)命名冲突
- 设计元素关联性维护
提示：模块复用不同于简单的复制粘贴，它会保持原始模块的所有设计规则和网络连接关系，这是其核心价值所在。
2. 模块复用全流程详解
2.1 环境准备与模式设置
开始复用前需要确认两个关键配置：
-

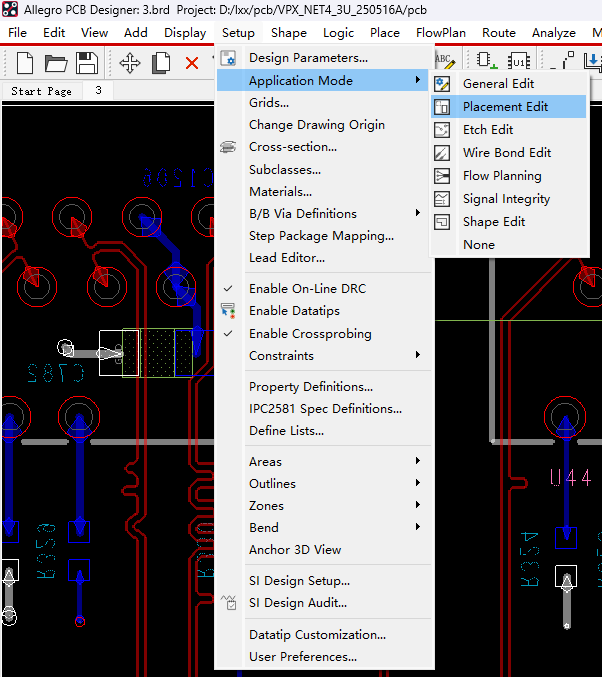

设计模式切换：
- 通过菜单路径
Setup → Application Mode → Placement Edit进入布局编辑模式 - 该模式会激活器件级操作命令集，包括复用功能所需的特殊选择工具
- 通过菜单路径
-
筛选器设置：
- 在Find面板中仅勾选Symbols（初始选择时）
- 后续需要扩展选择：Cline（走线）、Vias（过孔）、Shape（铜皮）
- 使用快捷键
F5可快速调出Find面板
2.2 模块创建标准流程
步骤1：元素选择
- 框选目标模块所有元素时，建议使用"Temp Group"临时组功能：
bash复制
右键 → Temp Group → 框选区域 → 右键Done - 这种选择方式可避免元素遗漏，特别适用于高密度设计

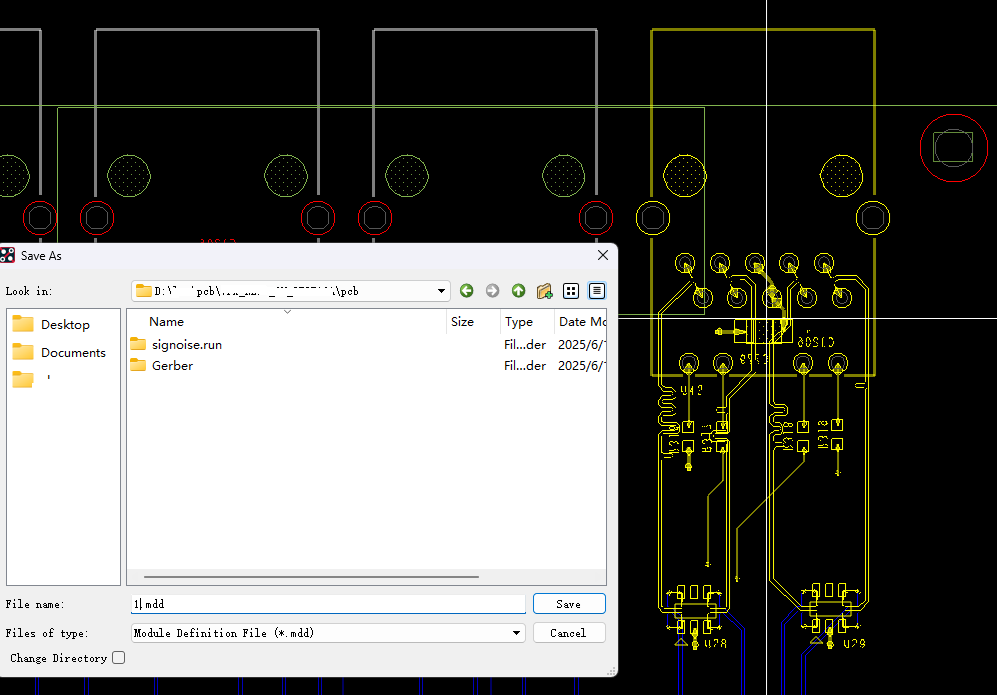

步骤2：模块生成
- 右键菜单选择
Place replicate create - 命名规范建议：
模块功能_版本日期（如PWR_5V_20240615） - 存储路径必须与当前PCB文件同目录，否则会出现路径关联错误
2.3 模块调用关键技术

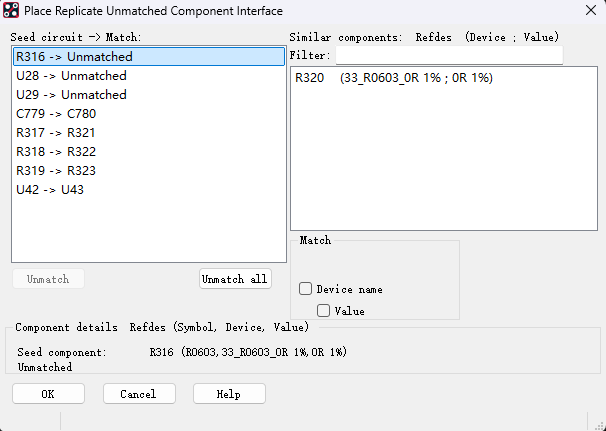

器件匹配机制
当调用模块时，Allegro会执行严格的属性比对，关键匹配参数包括：
| 属性项 | 原理图要求 | PCB要求 | 容错性 |
|---|---|---|---|
| Device | CAPC100X50 | CAPC100X50 | 严格 |
| Value | 10nF | 10nF | 严格 |
| Tolerance | ±5% | ±5% | 中等 |
| Footprint | CAP_0805 | CAP_0805 | 严格 |
| REFDES前缀 | C | C | 严格 |
匹配操作技巧：
- 取消勾选
Device name和Value可减少初始冲突 - 通过右侧匹配面板手动关联非常规器件
- 使用
Auto Match功能尝试自动配对
3. 模块更新与同步管理
3.1 更新操作流程
当原始模块修改后，同步更新的正确步骤：
- 进入Placement Edit模式
- Find面板勾选Groups
- 选择原模块 → 右键
Place replicate update - 以同名保存（覆盖原文件）
- 所有关联模块自动更新
警告：更新过程中切勿修改模块文件名，否则会导致关联断裂。如必须更名，需重新创建所有关联。
3.2 版本控制策略
建议采用以下版本管理方法：
bash复制PWR_5V_V1.0 → 初始版本
PWR_5V_V1.1 → 走线优化
PWR_5V_V2.0 → 器件变更
通过Allegro的Design Partition功能可以查看模块的版本关联关系。
4. 器件匹配问题深度解析
4.1 属性不一致问题排查
典型不匹配场景
-
封装库路径问题：
- 症状：器件显示为空心框
- 解决方法：
bash复制
Setup → User Preferences → Paths → Library 添加正确的padpath和psmpath
-
器件锁定状态：
- 症状：无法选中或移动器件
- 解锁命令：
bash复制
Edit → Properties → 选择器件 → 删除FIXED属性
-
REFDES冲突：
- 症状：复用后网络连接错误
- 解决方案：
bash复制
Tools → Refdes → Rename → Reset
4.2 高级匹配技巧
对于特殊器件（如不同供应商的相同功能芯片），可以采用属性映射：
- 创建匹配规则文件（.mapping）
- 通过
Device→Property Mapping加载 - 设置等效器件关系
例如：
xml复制<map>
<device orig="CAPC100X50" new="CAPC0805X50"/>
<value orig="10nF" new="0.01uF"/>
</map>
5. 实战经验与避坑指南
5.1 移动操作优化
当需要旋转复用模块时，传统移动方式会导致走线断裂。正确做法：
- 执行
Temp Group临时组 - 使用
Rotate命令而非Move - 旋转后执行
Reconnect命令修复网络
5.2 设计验证要点
复用后必须检查：
- 网络连通性（Display → Show Rats → All）
- 设计规则（Tools → Quick Reports → DRC）
- 电源完整性（Tools → Voltage Drop）
5.3 团队协作建议
- 建立模块库标准命名规范
- 使用SVN/Git管理模块文件
- 在设计文档中记录模块版本对应关系
6. 复杂场景解决方案
6.1 异构模块复用
当模块存在变体（如不同功率版本）时：
- 创建基础模块（Base）
- 通过
Variants功能管理差异 - 调用时选择对应变体
6.2 跨项目复用
需要迁移模块到新项目时：
- 导出模块文件（.mdd）
- 打包相关封装库
- 在新项目中设置相同库路径
6.3 高密度设计技巧
对于BGA等密集区域：
- 创建模块时包含区域规则
- 设置特殊的Clearance规则
- 保留fanout过孔作为模块组成部分
经过多个项目的实践验证，我总结出模块复用的黄金法则：第一次创建时多花20%时间完善模块，后续每次复用可节省80%工作量。特别是在迭代设计时，模块更新功能可以确保所有实例同步修正，避免人为遗漏。
对于器件匹配问题，建议建立企业级的器件属性标准库，从源头上保证原理图与PCB的属性一致性。我们团队通过实施这套方法，将复用失败率从35%降低到不足5%。
