CAN通信接收过滤器原理与配置实践

1. MCMCAN接收过滤器基础概念

在嵌入式CAN通信系统中，接收过滤器（Rx Filter）是确保通信效率的关键硬件模块。简单来说，它就像是一个智能门卫，负责检查所有进入的CAN报文，只允许符合条件的报文进入系统内存。

CAN通信的完整接收链路可以描述为：
发送节点 -> CAN总线 -> 本节点CAN控制器 -> RX过滤器 -> RX FIFO/RX缓冲区 -> RX中断 -> 中断处理函数

过滤器的主要功能包括：

• 报文ID匹配检查
• 报文存储位置分配
• 远程帧过滤
• 优先级控制

2. 标准帧与扩展帧过滤器对比

2.1 基本特性差异

CAN协议定义了两种帧格式，对应着两种不同的过滤器类型：

重要提示：标准帧和扩展帧过滤器是完全独立的硬件结构，不能混用。扩展帧过滤器无法处理标准帧，反之亦然。

2.2 应用场景差异

标准帧过滤器通常用于：

• 周期性控制报文
• 实时性要求高的通信
• 节点间常规数据交换

扩展帧过滤器更适合：

• 诊断通信（如UDS协议）
• 特殊应用协议
• 需要大地址空间的复杂系统

3. 过滤器工作原理解析

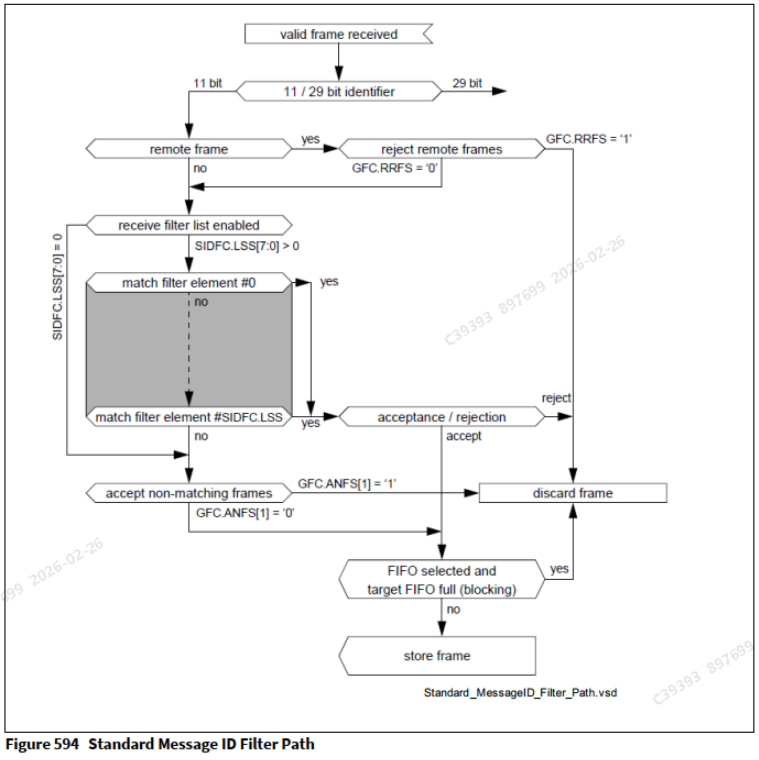

3.1 过滤器处理流程

当CAN控制器接收到一帧报文时，过滤器的处理流程如下：

1. 检查IDE位确定帧类型（标准/扩展）
2. 检查RTR位判断是否为远程帧
3. 根据全局配置决定是否处理远程帧
4. 进入对应类型的过滤器列表
5. 按索引顺序检查过滤器元素
6. 首个匹配的过滤器决定报文去向
7. 未匹配报文按全局配置处理

3.2 关键寄存器组

MCMCAN提供了以下几组寄存器用于过滤器配置：

1. 全局过滤配置（GFCi）：

   • 遥控帧接收控制
   • 未命中过滤器的报文处理

2. 标准ID过滤配置（SIDFCi）：

   • 标准帧过滤器列表起始地址
   • 标准帧过滤器数量配置

3. 扩展ID过滤配置（XIDFCi）：

   • 扩展帧过滤器列表起始地址
   • 扩展帧过滤器数量配置

4. 扩展ID与掩码配置（XIDAMi）：

   • 29位掩码配置

4. 过滤器类型详解

4.1 范围过滤器 (Range Filter)

范围过滤器匹配ID在指定范围内的所有报文。配置时需要设置上下限ID（SF1ID/SF2ID或EF1ID/EF2ID）。

对于扩展帧，有两种工作模式：

• EFT = "00"：使用XIDAM掩码进行过滤
• EFT = "11"：不使用XIDAM掩码

典型应用场景：

• 接收一组连续的ID报文
• 实现简单的报文分组

4.2 特定ID过滤器 (Specific ID Filter)

配置为精确匹配一个或两个特定ID。当SF1ID = SF2ID（或EF1ID = EF2ID）时，只匹配单个ID。

特点：

• 匹配精度最高
• 资源利用率较低
• 适合关键报文的接收

4.3 经典位掩码过滤器 (Classic Bit Mask Filter)

使用掩码机制进行灵活过滤：

• SF1ID/EF1ID：过滤器ID
• SF2ID/EF2ID：过滤器掩码

掩码规则：

• 0：忽略对应位
• 1：必须匹配对应位

特殊情形：

• 全1掩码：精确匹配
• 全0掩码：接收所有ID

5. 过滤器配置实践

5.1 初始化配置示例

以下是使用iLLD库进行CAN节点初始化的典型配置：

c复制.filterConfig = {
    .messageIdLength = IfxCan_MessageIdLength_standard,
    .standardListSize = 2,
    .extendedListSize = 0,
    .rejectRemoteFramesWithStandardId = 0,
    .rejectRemoteFramesWithExtendedId = 0,
    .standardFilterForNonMatchingFrames = IfxCan_NonMatchingFrame_acceptToRxFifo0,
    .extendedFilterForNonMatchingFrames = IfxCan_NonMatchingFrame_acceptToRxFifo0
}

5.2 关键配置参数解析

1. messageIdLength：

   • 决定过滤器处理的帧类型
   • 实际映射到寄存器的XTD字段
   • "both"选项是iLLD的软件逻辑抽象

2. standardListSize/extendedListSize：

   • 设置过滤器元素数量
   • 标准帧最大128个，扩展帧最大64个
   • 对应SIDFC和XIDFC寄存器的LSS/LSE字段

3. rejectRemoteFramesWithXxxId：

   • 控制是否接收远程帧
   • 现代CAN系统通常设置为拒绝(1)
   • 配置在GFC寄存器中

4. XxxFilterForNonMatchingFrames：

   • 处理未匹配报文的方式
   • 可配置为接收或拒绝
   • 接收时可指定存储位置(FIFO0/1)

6. 过滤器元素详细配置

6.1 过滤器元素结构

c复制typedef struct {
    uint8 number;  // 过滤器元素索引
    IfxCan_FilterElementConfiguration elementConfiguration; // 命中后的处理方式
    IfxCan_FilterType type;  // 过滤器类型
    uint32 id1;    // 第一个ID
    uint32 id2;    // 第二个ID或掩码
    IfxCan_RxBufferId rxBufferOffset; // Rx缓冲区偏移
} IfxCan_Filter;

6.2 内存布局差异

标准帧和扩展帧过滤器元素有不同的内存布局：

6.3 元素配置详解

1. number字段：

   • 过滤器元素索引
   • 标准帧和扩展帧索引空间独立
   • 可以跳过某些索引号

2. elementConfiguration：

   • 决定命中后的处理动作
   • 主要选项包括：
     • 禁用过滤器
     • 存储到FIFO0/1
     • 拒绝特定ID
     • 设置优先级
     • 存储到Rx缓冲区

3. type字段：

   • 决定ID匹配规则
   • 可选范围、双ID、经典掩码等

7. 报文存储策略

7.1 存储位置比较

7.2 存储策略建议

1. FIFO0：

   • 作为主力存储区
   • 存放大部分周期性控制报文
   • 注意控制队列深度避免溢出

2. FIFO1：

   • 为FIFO0分流
   • 存放诊断、标定等非关键报文
   • 防止次要报文阻塞关键通信

3. Rx Buffer：

   • 专用绿色通道
   • 存放关键实时报文
   • 采用覆盖模式，只保留最新值
   • 适合电机控制等实时性要求高的场景

8. 高级配置技巧

8.1 Rx Buffer特殊配置

当使用Rx Buffer存储模式时（FEC=111B），ID2字段有特殊用途：

• EFID2[5:0]：Rx缓冲区偏移量
• EFID2[8:6]：过滤事件控制
• EFID2[10:9]：调试消息控制

调试消息模式：

• 00000000-000001FF：正常Rx缓冲区
• 00000200-000003FF：调试消息A
• 00000400-000005FF：调试消息B
• 00000600-000007FF：调试消息C

8.2 过滤器类型选择建议

1. Range Filter：

   • 适合接收连续ID范围的报文
   • 配置简单，节省过滤器资源

2. Dual ID Filter：

   • 精确匹配两个特定ID
   • 资源利用率较低

3. Classic Mask Filter：

   • 提供最大的灵活性
   • 可以实现复杂的过滤逻辑
   • 是扩展帧过滤的主流方式

9. 实际应用注意事项

1. 过滤器顺序优化：

   • 高频报文匹配的过滤器应放在前面
   • 提高系统整体效率

2. 资源分配策略：

   • 根据报文重要性分配存储位置
   • 关键报文使用Rx Buffer
   • 常规报文使用FIFO

3. 错误处理机制：

   • 监控过滤器命中情况
   • 处理FIFO溢出等异常情况

4. 性能考量：

   • 过滤器数量影响处理延迟
   • 合理规划过滤器表大小

在实际项目中，我通常会先绘制报文ID分配表和通信矩阵，明确各类报文的过滤需求和存储策略，然后再进行具体的过滤器配置。这种方法可以避免后期频繁调整过滤器配置，提高系统稳定性。
