狸花实验室1. 项目背景与需求分析
作为一名嵌入式开发新手，我最近接到了一个看似简单却充满挑战的任务——为客户开发一个用于测试产品的工装设备。客户的核心需求非常明确：只需要能够读取并显示百分比数值。最初考虑使用两个数码管来实现，但经过深思熟虑后，我决定采用1602液晶显示屏方案，原因有三：
- 显示效果更专业：相比数码管的简单数字，1602可以显示更多信息
- 扩展性强：未来如需增加显示内容，无需硬件改动
- 成本相近：1602屏价格与两个高质量数码管相当
然而，这个决定让我踏上了一段充满挑战的技术探索之旅。从显示屏选型到驱动调试，再到最后的单片机烧录，每一步都遇到了意料之外的问题。
需要模型API调用？ 免费领10W Token，多模型网关一键接入 Claude、DeepSeek 等主流模型。
2. 硬件选型与准备
2.1 显示屏选择与采购
在淘宝选购1602显示屏时，我特意选择了带有I2C接口的型号，主要基于以下考虑：
- 接线简单：I2C只需4根线（VCC、GND、SDA、SCL）
- 节省IO口：对于资源有限的单片机尤为重要
- 价格合理：带I2C转接板的1602仅比普通版贵几元钱
重要提示：购买时务必确认卖家是否提供技术资料。我忽略了卖家的"无技术支持"声明，导致后续遇到问题时缺乏参考文档。
2.2 开发板选择
考虑到项目复杂度不高，我选择了Arduino UNO开发板作为核心控制器：
- 开发环境友好，适合初学者
- 丰富的库支持，简化开发流程
- 价格低廉，易于采购
3. 1602显示屏驱动问题排查
3.1 初始现象：只显示方块

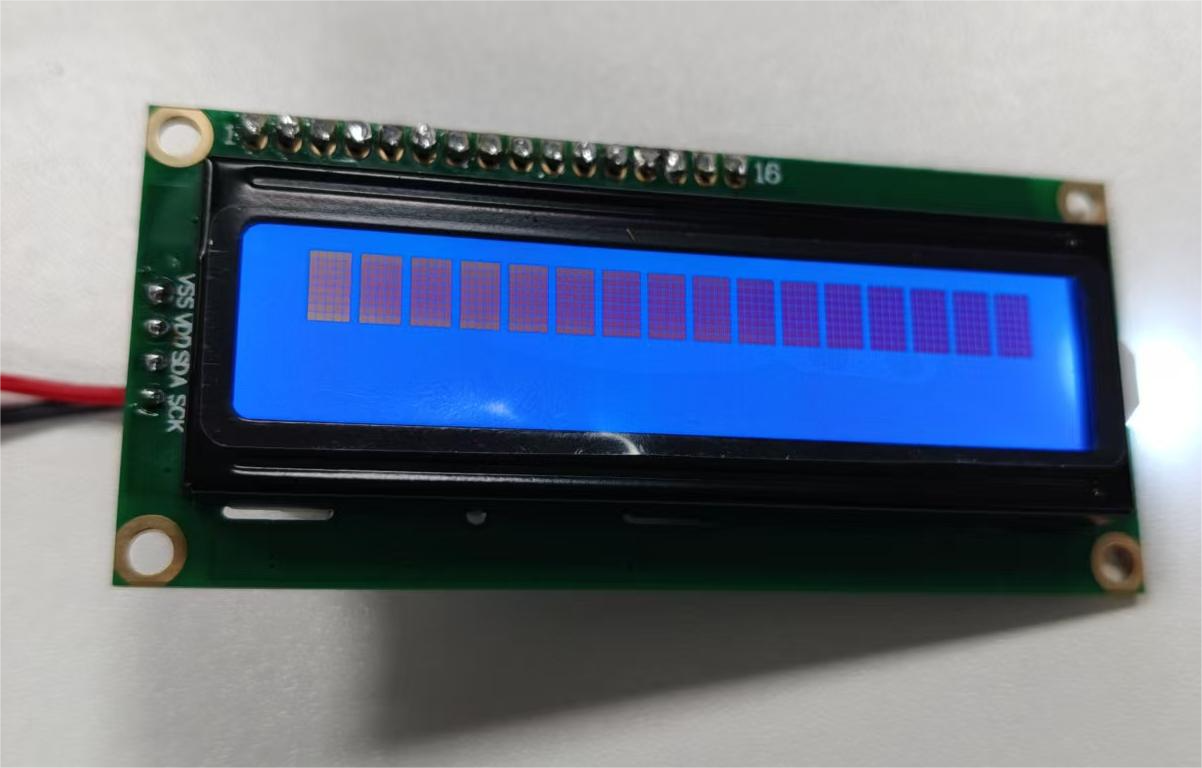

首次通电时，显示屏仅显示一排方块（如图1所示）。这是1602显示屏的典型初始化失败表现，可能原因包括：
- 初始化时序不正确
- 对比度调节不当
- 电源问题
- 背光问题
3.2 对比度调节的关键技巧
经过多次尝试，发现对比度调节是解决问题的关键：
- 必须使用10K电位器连接VO引脚
- 调节时需缓慢旋转，观察显示变化
- 若正转无效，尝试反转调节
实测经验：最初尝试用两个固定电阻分压代替电位器，效果不理想。必须使用电位器进行实时调节才能获得最佳显示效果。
