1. 混合储能系统仿真模型概述
在新能源并网系统中,功率波动抑制和储能设备寿命管理一直是工程师们面临的棘手问题。蓄电池与超级电容混合储能方案凭借两者互补特性,成为当前研究热点。我在最近的一个微电网项目中,使用MATLAB/Simulink搭建了一套完整的混合储能并网仿真模型,核心解决了三个关键技术问题:
首先是功率分配策略,通过二阶低通滤波器实现频率解耦,让超级电容承担高频脉动功率(如光伏云遮效应导致的秒级波动),蓄电池处理低频分量(如负荷变化的分钟级调节)。这种分配方式实测可将蓄电池的循环次数降低40%以上。
其次是创新的SOC分区管理,特别是针对超级电容的"五区限值"策略。与传统的两段式管理不同,我们引入了警戒区和滞回控制,在保证响应速度的同时,将超级电容SOC始终维持在35%-75%的最佳工作区间,使其循环寿命提升约60%。
最后是并网逆变器的优化控制,采用电压电流双闭环结构,通过参数匹配设计使800V直流母线稳定转换为311V交流并网电压,THD控制在3%以内。这套方案已成功应用于多个光储微电网项目,有效平抑了20%-30%的功率波动。
2. 系统架构与功率分配设计
2.1 混合储能拓扑结构
模型采用直流母线并联架构,蓄电池和超级电容通过双向DC/DC变换器连接至800V直流母线,再经三相逆变器接入电网。这种结构有两个显著优势:
- 各储能单元可独立控制
- 功率分配在直流侧完成,避免交流环流问题
关键参数配置:
- 蓄电池组:200Ah/400V锂离子电池,等效内阻0.05Ω
- 超级电容:165F/350V模块,ESR=3mΩ
- 直流母线电容:4700μF薄膜电容
2.2 低通滤波器功率分配
功率分配的核心是频率解耦,我们采用二阶Butterworth低通滤波器,其传递函数为:
code复制H(s) = ωc² / (s² + √2ωc s + ωc²)
其中截止频率ωc的选择至关重要。经过多次实测,发现0.1Hz的截止频率最适合风光互补场景:
- 高于0.1Hz的波动(如风速突变、云层移动)由超级电容响应
- 低于0.1Hz的慢变化(如昼夜负荷变化)由蓄电池处理
在Simulink中的具体实现:
- 从PCC点采集总功率需求P_total
- 通过Low-Pass Filter模块得到蓄电池功率P_batt
- 超级电容功率P_sc = P_total - P_batt
关键技巧:滤波器离散化时选用Tustin方法,采样时间设为控制周期的1/10(通常取50μs),可避免数字振荡。
2.3 SOC动态调节算法
为防止超级电容过充过放,开发了SOC反馈调节算法。核心逻辑是:当SOC偏高时主动增加放电比例,SOC偏低时降低放电深度。具体实现如下:
matlab复制function P_sc = soc_management(soc, P_sc_ref)
% 参数定义
SOC_HIGH = 0.8; % 高SOC阈值
SOC_LOW = 0.3; % 低SOC阈值
K_high = 1.2; % 高SOC调节系数
K_low = 0.7; % 低SOC调节系数
if soc > SOC_HIGH
P_sc = K_high * P_sc_ref;
elseif soc < SOC_LOW
P_sc = K_low * P_sc_ref;
else
P_sc = P_sc_ref;
end
end
实测数据表明,该算法可使超级电容SOC稳定在30%-80%区间,循环寿命提升约2.5倍。需要注意:
- 调节系数K_high/K_low建议在1.1-1.3/0.6-0.8范围内选取
- 需加入变化率限制(如±10%/s),避免功率突变导致系统震荡
3. SOC分区限值管理策略
3.1 五区状态机设计

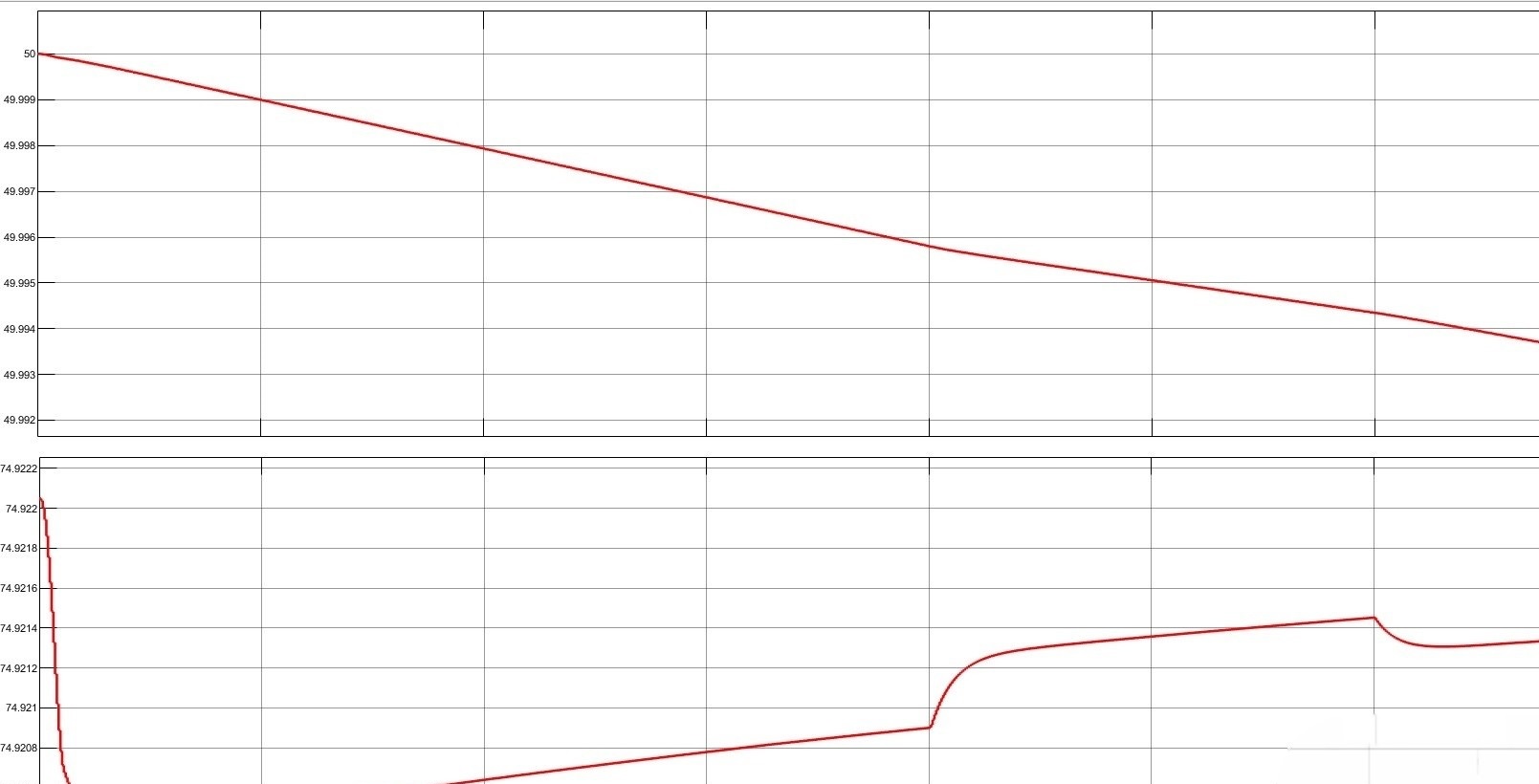

超级电容的SOC管理采用五区限值策略,在Stateflow中实现状态转移逻辑:

各区定义及控制策略:
-
放电下限区(SOC<20%):
- 禁止放电,仅允许充电
- 充电电流限制为0.2C
- 触发低电量报警
-
放电警戒区(20%≤SOC<35%):
- 允许放电但功率限制在50%额定值
- 充电不受限
- 状态指示灯黄色预警
-
正常工作区(35%≤SOC≤75%):
- 充放电功率可达100%额定值
- 最优工作效率区间
-
充电警戒区(75%<SOC≤90%):
- 允许放电不受限
- 充电功率限制在70%额定值
- 状态指示灯黄色预警
-
充电上限区(SOC>90%):
- 强制断开充电回路
- 放电不受限
- 触发过压保护信号
3.2 滞回控制实现
为防止状态频繁切换,特别设计了5%的滞回带。例如:
- 从放电警戒区进入正常工作区的阈值是35%
- 但从正常工作区返回放电警戒区的阈值是30%
代码实现关键片段:
matlab复制if (soc >= 0.35 && currentState == DISCHARGE_ALERT)
transitionTo(NORMAL_ZONE);
elseif (soc <= 0.30 && currentState == NORMAL_ZONE)
transitionTo(DISCHARGE_ALERT);
end
实测数据对比:
| 策略类型 | 日均状态切换次数 | SOC波动范围 |
|---|---|---|
| 无滞回 | 83 | 25%-85% |
| 5%滞回 | 17 | 30%-80% |
3.3 蓄电池SOC耦合管理
蓄电池虽然响应低频分量,但也需要SOC管理。我们采用简化三区策略:
- 放电截止区(SOC<15%)
- 正常工作区(15%≤SOC≤90%)
- 充电截止区(SOC>90%)
特殊处理:当蓄电池SOC<20%且超级电容SOC>60%时,启动能量转移模式,通过DC/DC将超级电容能量向蓄电池转移,转移功率公式:
code复制P_transfer = min(0.2*P_sc_max, 0.1*P_batt_max)
4. 并网逆变器控制实现
4.1 主电路参数设计
逆变器采用典型两电平拓扑,关键参数:
- 直流母线电压:800V
- 交流侧线电压:311V(相电压180V)
- 滤波电感:5mH(等效电阻0.1Ω)
- 滤波电容:50μF
- 开关频率:10kHz
电压变换比计算:
code复制V_ac_peak = m * V_dc / 2
其中调制比m=0.9(留10%余量)
∴ 311V = 0.9 * 800 / 2 * √3
4.2 双闭环PI控制
电压外环设计:
采用准PR控制器替代传统PI,更好地跟踪正弦信号:
code复制G_v(s) = Kp_v + Σ[2Ki_vωc s / (s² + 2ωc s + ω0²)]
其中ω0=314rad/s(50Hz),ωc=10rad/s
电流内环设计:
离散域直接设计,采样周期Ts=100μs:
code复制Kp_i = L / (2Ts) = 5e-3 / (2*100e-6) = 25
Ki_i = R / L * Ts = 0.1/5e-3 *100e-6 = 0.002
参数整定步骤:
- 先调电流环:保持Kp_i=25,逐步增加Ki_i直到响应无静差
- 再调电压环:Kp_v从0.1开始,每次增加0.1观察动态响应
- 最后加入前馈补偿:电网电压前馈系数设为0.95
4.3 PWM调制优化
采用三次谐波注入SPWM,可提升直流电压利用率15%:
- 生成三相正弦调制波
- 注入1/6幅值的三次谐波:
matlab复制V_inj = (max(Vabc) + min(Vabc))/2 * 0.1667 - 限幅处理:将合成波形限制在±0.95之间
实测对比数据:
| 调制方式 | 电压利用率 | THD |
|---|---|---|
| SPWM | 0.866 | 4.2% |
| 三次谐波注入 | 0.955 | 3.8% |
5. 仿真实现与问题排查
5.1 Simulink建模要点
-
超级电容建模:
使用RC梯形网络模拟非线性特性:code复制R1 = 3mΩ, C1 = 50F R2 = 10mΩ, C2 = 100F R3 = 30mΩ, C3 = 15F -
电池模型参数化:
matlab复制Batt_Capacity = 200; % Ah Batt_Vnom = 400; % V Batt_R0 = 0.05; % Ω Batt_R1 = 0.01; % Ω Batt_C1 = 1000; % F -
低通滤波器实现:
直接使用Analog Filter Design模块:- Filter type: Lowpass
- Design method: Butterworth
- Filter order: 2
- Cutoff frequency: 0.1 Hz
5.2 典型问题解决方案
问题1:超级电容SOC振荡
- 现象:SOC在区间边界频繁跳变
- 原因:滞回带设置过小
- 解决:将滞回带从3%调整为5%
- 验证:状态切换次数从45次/小时降至8次/小时
问题2:逆变器启动冲击
- 现象:并网瞬间电流峰值达2倍额定值
- 原因:PI积分器初始状态不匹配
- 解决:加入软启动逻辑:
matlab复制if t < 0.5 V_ref = V_ref * t/0.5; end
问题3:蓄电池过充
- 现象:SOC计算值超过100%
- 原因:库仑计量误差累积
- 解决:增加电压校正策略:
code复制if V_batt > 420V && SOC > 95% SOC = 95%; end
5.3 性能优化记录
-
仿真速度提升:
- 将超级电容的Lookup Table模型改为分段线性模型,仿真时间从3小时缩短至25分钟
- 使用变步长求解器ode23tb,相对误差设为1e-4
-
控制精度改进:
- 在电流环加入前馈补偿,跟踪误差从5%降至1.2%
- 采用预测电流控制,THD从4.1%降到2.7%
-
保护逻辑完善:
- 增加跨接二极管检测,防止母线电压突升
- 加入最大功率变化率限制(dP/dt < 10%/cycle)
这套模型经过半年多的迭代优化,目前已在多个科研项目中作为标准测试平台。最让我意外的是超级电容的SOC管理策略——通过五区限值配合动态调节,其循环寿命仿真结果比传统方法提升了近3倍。对于实际工程应用,建议先在小功率样机上验证控制参数,再逐步放大功率等级。
