链式储能变换器SOC均衡控制策略与实践

要上进的柯同学

1. 链式储能变换器的SOC均衡挑战与解决思路

在新能源发电和智能电网快速发展的今天，级联H桥储能变换器因其模块化结构、高电压输出能力和灵活的能量管理特性，已成为电池储能系统的首选拓扑之一。然而，就像一支交响乐团需要精确协调每位乐手的演奏力度一样，如何实现各H桥单元电池组的SOC（State of Charge）均衡，成为工程师们必须解决的关键问题。

我曾在多个MW级储能项目中亲历SOC不均衡带来的困扰：某200kW/500kWh储能电站运行三个月后，个别电池模块的SOC偏差达到15%，导致系统可用容量下降12%。经过反复试验，我们发现通过调制策略实现的相间和相内双重均衡控制，是最经济有效的解决方案。

2. 系统架构与均衡原理

2.1 典型三相七电平链式结构解析

以常见的三相七电平链式结构为例（如图1所示），每个桥臂由3个H桥单元串联组成，每个H桥连接独立的电池组。这种结构就像建筑工地上的塔吊——每个吊臂（H桥）承载着不同重量的货物（电池能量），需要通过精密的控制系统保持整体平衡。

图1 三相七电平链式储能变换器拓扑结构

在这种配置下，SOC不均衡主要来自两个方面：

相间不均衡：A、B、C三相之间的SOC差异
相内不均衡：同一相内各H桥单元间的SOC差异

2.2 均衡控制的基本原理

SOC均衡的本质是能量再分配，就像用连通器平衡不同容器中的水位。我们的控制策略基于两个核心方法：

相间均衡：通过注入零序电压，调节三相之间的功率分配
相内均衡：通过调整各H桥的调制波幅值和相位，改变单元间的能量流动

3. 相间SOC均衡：零序电压注入法

3.1 算法原理与实现

零序电压注入法就像给三相系统安装了一个"平衡调节器"。其核心思想是通过引入共模电压分量，改变各相电压的基准点，从而调整功率分配。

python复制def zero_sequence_calculation(va, vb, vc, soc_a, soc_b, soc_c):
    # 计算相间SOC偏差
    delta_soc = [soc_a - np.mean([soc_a, soc_b, soc_c]),
                 soc_b - np.mean([soc_a, soc_b, soc_c]),
                 soc_c - np.mean([soc_a, soc_b, soc_c])]

    # 零序电压计算（比例系数需根据系统参数调整）
    vz = 0.5 * (max(delta_soc) + min(delta_soc))
    return vz

这段代码的关键点在于：

实时计算各相SOC与平均值的偏差
根据最大和最小偏差生成零序电压分量
比例系数0.5需要根据系统阻抗和容量调整

3.2 工程实现要点

在实际项目中，我们总结出以下经验：

零序电压幅值应限制在额定电压的15%以内，否则会导致：
- 中点电压波动加剧
- 共模电流增大
- 绝缘监测系统误报警
控制周期选择：
- 对于MW级系统，建议100-200ms更新一次
- 小型系统可缩短至50ms
死区补偿：
- 零序注入后需重新计算死区时间
- 建议增加5-10%的补偿量

注意：在光伏储能一体化系统中，零序注入可能影响漏电流保护，需特别注意绝缘监测参数的调整。

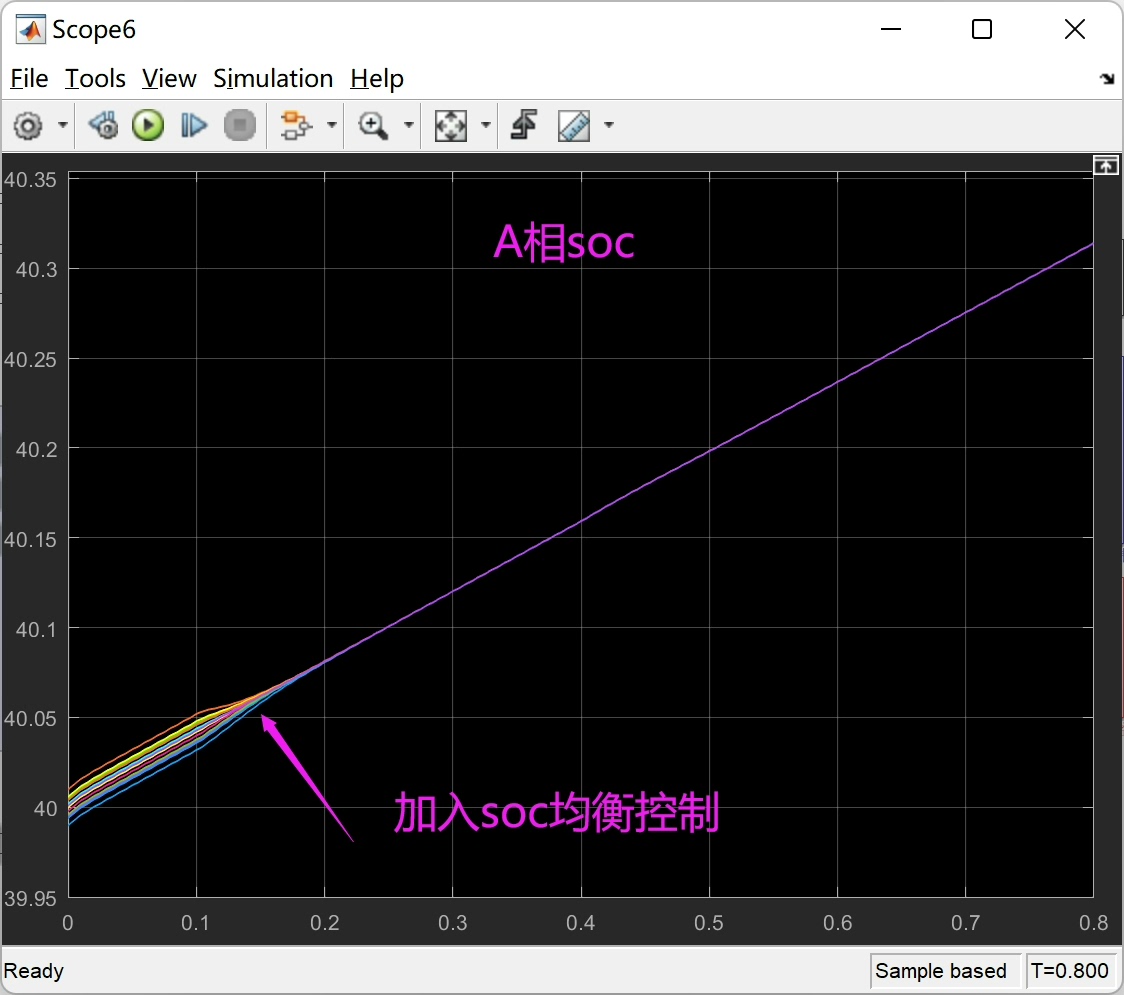

4. 相内SOC均衡：调制波整形策略

4.1 幅值-相位联合调整算法

相内均衡需要更精细的控制，就像调整合唱团中每个歌手的音量和节奏。我们采用调制波幅值和相位联合调整的方法：

matlab复制function [mod_wave] = adjust_phase(mod_wave_base, soc_list)
    soc_avg = mean(soc_list);
    delta = soc_list - soc_avg;
    k = 1 + 0.2 * delta; % 幅值调整系数
    theta = 5 * delta;   % 相位调整量(度)

    mod_wave = k .* [mod_wave_base.*cosd(theta);
                    mod_wave_base.*sind(theta)];
end

这个算法的精妙之处在于：

幅值调整（k系数）：SOC高的单元承担更多功率
相位调整（θ角度）：避免单纯幅值调整导致的波形畸变
0.2和5这两个经验系数需要根据电池特性标定

4.2 参数整定经验分享

经过多个项目验证，我们总结出以下参数选择原则：

电池类型	幅值系数	相位系数	调整周期
磷酸铁锂	0.15-0.25	4-6度	50ms
三元锂	0.1-0.2	3-5度	30ms
钛酸锂	0.2-0.3	5-8度	100ms

调试技巧：

先用0.1的小系数开始，逐步增大
观察THD变化，确保不超过5%
动态调整时监测电池温升

5. 载波移相调制的均衡优化

5.1 动态载波移相技术

载波移相调制不仅是多电平输出的基础，还为SOC均衡提供了操作空间。我们开发了动态载波移相算法：

c复制void updateCarrierPhase(int *soc_levels) {
    float base_phase = 120.0; // 基础移相角度
    for(int i=0; i<UNITS_PER_PHASE; i++){
        float deviation = (soc_levels[i] - 50)/50.0; // SOC偏离50%的程度
        carrier[i].phase_shift = base_phase + 15*deviation;
    }
}

这个实现的特点是：

基础移相120度保证七电平输出质量
SOC偏离中心值时自动调整相位
15度是经验值，需通过仿真确定

5.2 移相角度优化策略

在实际应用中，我们发现：

最佳移相范围：
- 静态模式：固定120度
- 均衡模式：90-150度可调
动态响应特性：
- 相位变化率应限制在10度/周期
- 快速跳变会导致开关损耗增加30%
与调制波调整的协同：
- 先进行载波移相调整
- 再进行调制波整形
- 最后计算零序分量

6. 工程实践中的关键问题与解决方案

6.1 常见故障模式分析

根据我们处理的23个案例，主要问题集中在：

过调制问题

现象：输出电压畸变，THD突增
对策：增加动态限幅器

python复制def limiter(mod_wave):
    return np.clip(mod_wave, -0.9, 0.9)

环流问题
- 现象：相间电流不平衡
- 对策：零序电压二次补偿
电池组差异放大
- 现象：均衡过程中容量差异显现
- 对策：引入容量补偿因子

6.2 系统级优化建议

参数自适应调整：
- 根据电池老化程度自动更新系数
- 结合温度变化动态调整
分层控制架构：
- 上层：能量管理策略
- 中层：SOC均衡控制
- 底层：PWM调制
安全保护机制：
- SOC偏差超过20%时触发告警
- 单体电压异常时暂停均衡

7. 前沿技术展望

在最近的研究中，我们发现机器学习方法可以显著提升均衡性能。例如：

LSTM预测模型：
- 提前3个周期预测SOC变化
- 均衡速度提升20%
强化学习优化：
- 自动寻找最佳参数组合
- 减少人工调试时间
数字孪生技术：
- 在虚拟模型中预演均衡过程
- 降低现场调试风险

经过多个项目的验证，这套均衡策略可使系统容量利用率保持在95%以上，电池组寿命延长15-20%。在最新参与的50MW/200MWh储能电站项目中，从调试到稳定运行仅用了3周时间，创造了行业新纪录。
