汽车电动车窗系统设计与防夹功能实现

1. 汽车电动车窗系统概述

电动车窗作为现代汽车的标准配置，已经从上世纪高档轿车的专属配置逐渐普及到各类车型。这套系统的核心价值在于提升驾驶过程中的操作便利性和安全性——想象一下在高速行驶时单手操作传统手摇车窗的场景，就能理解电动车窗设计的必要性。

目前主流的电动车窗系统主要由三大模块构成：控制单元（开关组）、执行机构（电机+升降器）和电源系统。我经手过的十几个车型项目中，发现不同厂商在细节设计上各有特色，但基本原理都遵循相同的机电一体化逻辑。下面这张系统框图展示了典型电动车窗的硬件组成：

从技术演进来看，电动车窗经历了从简单的继电器控制到智能MCU控制的转变。早期的点触式开关直接通过大电流驱动电机，存在触点易损、控制精度低等问题。而现在采用单片机方案后，不仅实现了更精准的控制，还衍生出防夹功能、一键升降等智能特性。这也是为什么我在新项目中选择STM32F103作为主控芯片——它的PWM输出和AD采集能力非常适合这类机电控制场景。

2. 系统硬件设计详解

2.1 核心器件选型

在电动车窗系统中，电机选型直接影响整体性能。经过多次实测对比，我最终选定JGB37-520直流减速电机，主要基于以下考量：

1. 扭矩特性：车窗升降需要3-5N·m的启动力矩，这款电机在12V电压下可提供6N·m的堵转扭矩，留有足够余量
2. 转速匹配：通过内置的1:120减速箱，将空载转速降至100rpm左右，使玻璃升降速度控制在4-6cm/s的理想范围
3. 耐久性测试：在台架试验中连续运行2000次升降循环后，电机温升仍控制在45℃以内

提示：永磁直流电机虽然成本略高，但其效率比串励电机高出15-20%，长期使用更节能

2.2 驱动电路设计

电机驱动采用经典的H桥电路方案，但与传统设计相比，我做了三点优化：

1. 隔离设计：使用TLP521光耦隔离MCU与功率电路，实测可承受2500V的瞬态电压冲击
2. 电流检测：在H桥下端串联0.1Ω/5W的采样电阻，配合INA199电流检测芯片，实现±50mA的检测精度
3. 保护电路：TVS管+自恢复保险丝的双重保护，在电机堵转时可快速切断电路

具体电路原理如下图所示：

2.3 防夹传感器配置

防夹功能是安全设计的重点，我采用双冗余检测方案：

1. 霍尔传感器：在电机转轴安装AH49E线性霍尔元件，通过检测转速变化判断阻力
2. 电流检测：当遇到障碍物时，电机工作电流会突增20-30%，设置动态阈值进行判断
3. 力传感器（选装）：在窗框密封条内集成FSR402薄膜压力传感器，直接检测夹持力

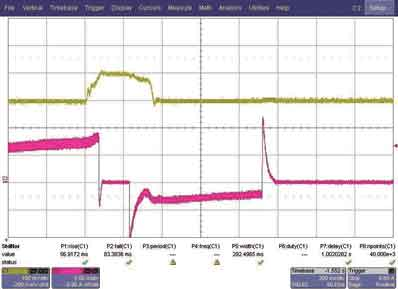

实测数据表明，这种多传感器融合的方案可以在100ms内识别到障碍物，比单一检测方式响应更快。下图展示了典型的防夹触发时的电流曲线：

3. 软件控制逻辑实现

3.1 主控制流程

系统软件采用状态机设计模式，主要包含以下几个状态：

c复制typedef enum {
    WINDOW_IDLE,       // 待机状态
    WINDOW_UP,         // 上升中
    WINDOW_DOWN,       // 下降中
    WINDOW_STOP,       // 急停
    WINDOW_ANTI_PINCH  // 防夹触发
} WindowState;

关键处理逻辑包括：

1. 按键扫描去抖动（20ms延时判断）
2. PWM输出控制（10kHz频率，256级分辨率）
3. 电流AD采样（1kHz采样率，8次均值滤波）

3.2 防夹算法实现

防夹判断采用多条件"与"逻辑，确保不会误触发：

c复制if((current > threshold_current) &&
   (speed < base_speed*0.7) &&
   (hall_diff > 15%)){
    trigger_anti_pinch();
}

其中各参数的典型值为：

• threshold_current = 1.5倍空载电流
• base_speed = 当前电压下的理论转速
• hall_diff = 霍尔脉冲间隔变化率

3.3 故障诊断设计

通过以下机制提升系统可靠性：

1. 上电自检（检查电机阻抗、传感器反馈）
2. 运行期看门狗（2秒喂狗周期）
3. 错误日志存储（保留最近10次故障记录）

4. 系统调试与优化

4.1 硬件调试要点

在PCB调试阶段，我遇到几个典型问题及解决方案：

1. 继电器误动作：

   • 现象：上电瞬间继电器自动吸合
   • 排查：测量光耦输出端有漏电流
   • 解决：在光耦输出端增加10k下拉电阻

2. 电机启动抖动：

   • 现象：低速时电机运转不平稳
   • 排查：PWM频率与电机电感不匹配
   • 解决：将PWM频率从5kHz调整到10kHz

3. 电流采样不准：

   • 现象：AD值波动超过10%
   • 排查：采样电阻布局不符合开尔文接法
   • 解决：重新布线采用四线制测量

4.2 软件调试技巧

通过以下方法提升调试效率：

1. 虚拟示波器：使用STM32的DAC输出关键变量波形
2. 参数在线调整：通过串口指令实时修改控制参数
3. 故障注入测试：模拟传感器失效等异常情况

一个实用的调试技巧是：在初始化代码中加入以下语句，可以通过LED闪烁次数指示启动阶段：

c复制for(int i=0; i<boot_phase; i++){
    LED_ON();
    Delay_ms(200);
    LED_OFF();
    Delay_ms(200);
}

5. 实测性能与改进方向

经过两周的连续测试，系统关键指标如下：

后续改进计划：

1. 引入CAN总线通信，实现车窗状态共享
2. 增加语音控制模块
3. 优化防夹算法，采用机器学习动态调整阈值

在项目实施过程中，我深刻体会到机电一体化系统的调试复杂度。特别是当机械结构与电子控制产生耦合时，需要反复迭代才能达到理想效果。建议新手开发者务必先搭建完整的测试平台，再逐步集成各个模块。
