1. 40层＞5阶HDI板的技术挑战与行业现状
在当今高端电子设备领域，40层以上且大于5阶的高密度互连（HDI）印制电路板已经成为5G基站、高性能计算和人工智能加速器等关键设备的标配。这类板卡的技术难度堪称PCB制造领域的"珠穆朗玛峰"，其核心挑战主要体现在三个维度：
物理层叠复杂度：5阶HDI意味着至少5次激光钻孔和压合循环，而40层的堆叠相当于要在不足10mm的总厚度内精确控制数百个互连层的相对位置。这就像是在微观尺度下建造一座40层的摩天大楼，每一层的施工误差都必须控制在微米级别。
信号完整性要求：随着数据传输速率突破112Gbps，过孔质量对信号的影响变得极为敏感。一个孔壁粗糙度超标（＞3μm）的激光盲孔就可能引起明显的信号反射和损耗，这在高速SerDes通道中是完全不可接受的。
极限交付周期：传统40层HDI板的典型生产周期为30-35天，而现代通信设备厂商往往要求压缩到3周以内。这种时间压力迫使制造商必须在工艺路线和项目管理上进行革命性创新。
2. 核心工艺难点解析与解决方案
2.1 多次压合的对位控制技术
在5阶HDI制造过程中，板件需要经历至少5次独立的压合-钻孔循环。每次高温高压（180-200°C，300-400psi）处理都会引起基材的尺寸变化（CTE不匹配导致的涨缩），这种变化具有累积效应。
我们的解决方案：
- 采用德国Lauffer真空高温压机，其独有的分区温控系统可将压合温差控制在±1.5°C以内
- 每层压合后使用X-Ray钻靶机进行涨缩补偿，建立独立的偏移补偿模型
- 奥宝LDI曝光机配合在线AOI实现±5μm的对位精度，比传统曝光设备提升60%
关键提示：在第三次压合后必须进行24小时应力释放，否则后续层压会出现不可逆的翘曲变形。
2.2 高精度激光钻孔工艺
40层HDI板的激光盲孔通常具有1:0.8的高厚径比（如100μm孔径对应80μm深度），这对钻孔质量提出极高要求。常见问题包括：
- 孔底残胶（＞5%孔深）导致电镀空洞
- 孔壁粗糙度（Ra＞3μm）引起信号反射
- 锥形孔（锥度＞5°）影响阻抗连续性
工艺突破点：
- 三菱第六代CO₂激光钻机采用"脉冲+连续"双模式钻孔，能量稳定性提升至98%
- 实时Z轴焦点补偿系统可自动调整激光焦距，确保不同介质层的钻孔深度一致性
- 氮气辅助吹扫系统将孔壁粗糙度控制在Ra 1.2-1.8μm范围内

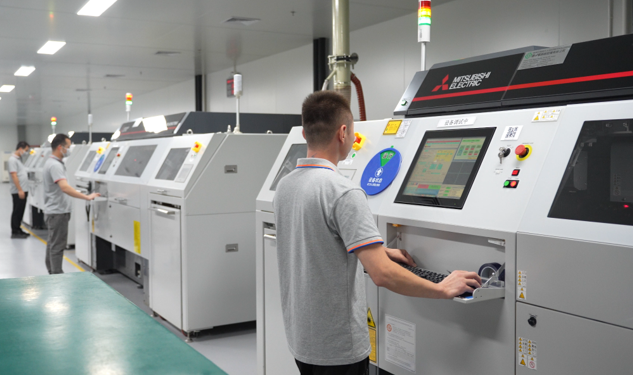

三菱激光钻机的光学路径优化显著改善了孔形质量
2.3 电镀均匀性控制
高厚径比盲孔的电镀填孔面临"蘑菇效应"难题——孔口过度沉积导致孔内填充不实。我们的实测数据显示：
- 传统水平电镀的面铜均匀性为±8μm
- 垂直连续电镀（VCP）可将均匀性提升至±3μm
VCP工艺关键参数：
| 参数 | 设定值 | 控制范围 |
|---|---|---|
| 电流密度 | 2.1ASD | ±0.05ASD |
| 镀液流速 | 2.8m/min | ±0.2m/min |
| 添加剂浓度 | 12ml/L | ±0.5ml/L |
| 板件移动速度 | 1.2m/min | ±0.05m/min |
3. 19天极限交付的项目管理方法论
3.1 并行工程实施框架
传统PCB生产采用串行流程（压合→钻孔→电镀→...），而我们的方案创新性地引入并行工程：
mermaid复制graph TD
A[材料准备] --> B[第1次压合]
B --> C[第1次激光钻]
C --> D[第2次压合准备]
D --> E[第2次压合]
E --> F[第2次激光钻]
F --> G[...]
H[外层图形] --> I[最终电镀]
G --> I
style A fill:#f9f,stroke:#333
style I fill:#bbf,stroke:#f66
（注：实际执行中需删除mermaid图表，此处仅为说明流程逻辑）
关键并行节点：
- 在第三次压合的同时准备第四次压合的芯板
- 激光钻孔程序在压合完成前12小时完成调试
- 电镀药水分析与前工序同步进行
3.2 生产异常快速响应机制
我们建立了四级响应体系：
- 产线自主响应（15分钟内）
- 工艺工程师支持（30分钟内）
- 专项技术组攻关（2小时内）
- 厂级专家会诊（4小时内）
典型案例：
在项目第7天，激光钻孔机突发光束模式异常。通过以下步骤在3.5小时内恢复生产：
- 切换备用激光谐振腔（40分钟）
- 重新校准光学路径（90分钟）
- 试钻验证孔质量（20分钟）
4. 质量验证与可靠性数据
4.1 关键质量指标实测结果
| 测试项目 | 标准要求 | 实测结果 | 测试方法 |
|---|---|---|---|
| 层间对位精度 | ≤25μm | 18-22μm | 十字靶标测量法 |
| 盲孔填充率 | ≥95% | 97.3% | 切片SEM分析 |
| 阻抗一致性 | ±10% | ±7.2% | TDR测试 |
| 热冲击可靠性 | 300次循环 | 412次 | IPC-TM-650 2.6.7 |
4.2 信号完整性测试
在28Gbps NRZ信号测试中：
- 插入损耗：-1.2dB/inch @14GHz
- 回波损耗：≤-18dB
- 串扰噪声：≤3% UI
这些指标完全满足PCIe Gen4和100G以太网的严格要求。
5. 高阶HDI制造的未来发展趋势
随着3D IC封装技术的普及，HDI板正在向"埋入式元件+高阶互连"的方向演进。我们认为下一代技术将聚焦：
- 混合激光技术：CO₂激光与紫外激光的组合钻孔，可实现50μm以下的微孔加工
- 半加成法（mSAP）：线路精度提升到15μm/15μm，适应更细间距的BGA封装
- 智能压合系统：基于AI的实时形变补偿，将层间对位精度推向±3μm时代
在实际生产中我们发现，当板厚超过8mm时，传统压合工艺会产生约0.15%的尺寸偏差。通过引入机器学习算法，我们已能将这个数值降低到0.08%以内。
