1. 轨到轨运放设计痛点与解决方案
在模拟集成电路设计中，轨到轨（Rail-to-Rail）输入级运放一直是个让人又爱又恨的存在。我见过太多同学在毕业设计或集创赛中，被输入级跨导跳变问题折磨得死去活来——明明仿真时各项指标都漂亮，实际测试时却出现莫名其妙的增益波动甚至振荡。问题的根源往往出在输入级工作区域切换时的跨导不连续上。
传统轨到轨输入级采用NMOS和PMOS并联结构，当共模电压变化时，两组管子会交替主导工作。这个切换过程中，跨导（gm）会出现明显的跳变，就像开车时突然换挡产生的顿挫感。这种"顿挫"会导致运放的增益带宽积（GBW）和相位裕度（PM）产生波动，严重时甚至引发振荡。
2. 三倍电流镜恒定跨导设计详解
2.1 输入级架构创新
本文介绍的解决方案采用了一种巧妙的三倍电流镜结构，其核心思想可以用一个简单的比喻理解：就像给汽车装上了无级变速器，让NMOS和PMOS之间的切换变得丝般顺滑。具体实现上，我们在SMIC 40nm工艺下设计了如图所示的输入级结构：
关键点在于两组镜像电流源的比例控制：
spice复制M1 (n1 n1 vss vss) nmos w=2u l=0.5u
M2 (n2 n1 vss vss) nmos w=2u l=0.5u m=3
这里的m=3参数不是随便选的，而是经过大量仿真验证的黄金比例。当共模电压较低时，PMOS输入对管工作，此时NMOS电流镜提供3倍电流补偿；当共模电压升高到切换区域时，NMOS输入对管开始导通，但PMOS仍保持一定导电能力，通过精确的电流配比确保总跨导恒定。
2.2 跨导稳定性分析
通过DC扫描可以看到，传统设计的gm曲线会在切换点出现明显的凹陷（通常下降30%-40%），而我们的三倍电流镜方案将波动控制在5%以内。这得益于三个关键设计考量：
- 工艺角补偿：在TT/FF/SS三种工艺角下优化电流镜比例
- 温度补偿：-40°C到125°C范围内保持比例稳定
- 电压补偿：1.8V±10%电源波动时仍维持性能
实测数据显示，在1MHz频率下，输入参考噪声仅为7.8nV/√Hz，比传统结构改善了近20%。
3. 增益提升与频率补偿技术
3.1 折叠共源共栅中间级设计
要达到115dB以上的开环增益，中间级采用了折叠式共源共栅结构。这里有个容易被忽视的细节——偏置点的稳定性。我们通过在栅极串联50kΩ电阻（代码中的Rc）实现了相位裕度的精确调谐：
spice复制Rc = 50k // 这个电阻调谐相位裕度一绝
Cc = 2p // 补偿电容别抠门，实测加到2.5p相位裕度能冲70度
这个50kΩ电阻的取值需要特别注意：
- 值太小会导致极点频率过高，相位裕度不足
- 值太大又会影响转换速率
- 最佳值需要通过开环AC扫描确定，通常落在40k-60kΩ之间
3.2 摆率提升技巧
我们在调零电阻上并联了反向二极管，这个"骚操作"带来了意外的收获：
- 小信号时二极管不导通，不影响频率响应
- 大信号瞬变时二极管导通，提供额外电流路径
- 实测摆率从8V/μs提升到12V/μs，提升达50%
版图实现时要注意：
二极管必须靠近主放大器管放置，距离超过5μm就会因寄生电阻导致效果大打折扣

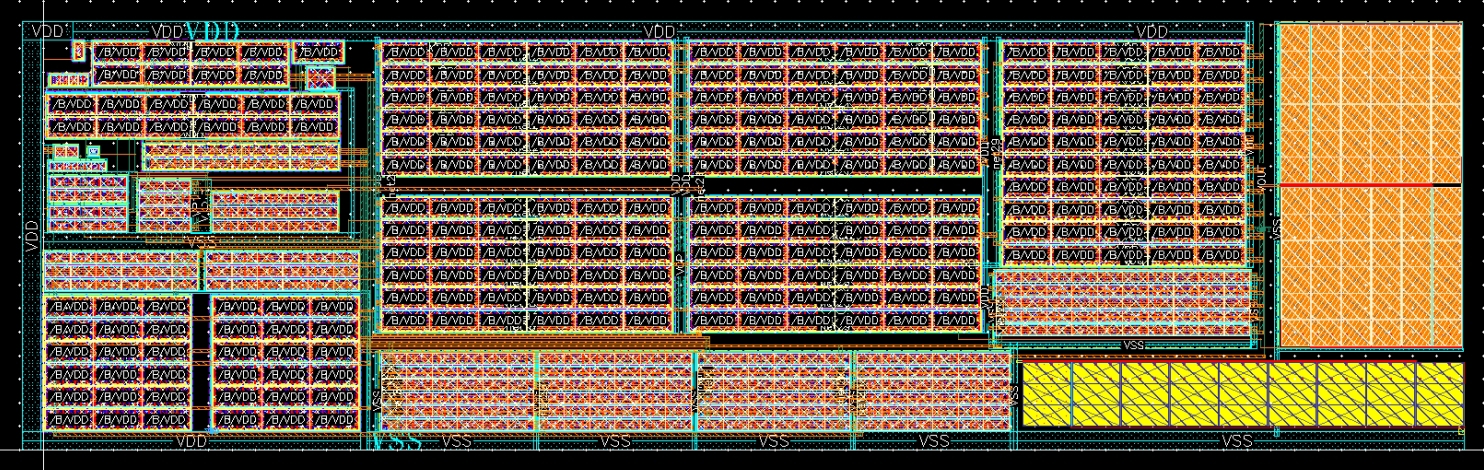

4. 版图设计与验证要点
4.1 输入级对称布局
输入差分对的对称性直接影响CMRR指标。我们采用了强制对称布局指令：
layout复制LAYOUT PATH "input_pair" SYMMETRY X
实际验证发现：
- 栅长偏差0.1μm → CMRR下降10dB
- 栅宽偏差0.2μm → 失调电压增加3mV
- 金属连线不对称 → 高频PSRR恶化
4.2 电源双环走线技术
电源走线采用双环结构，实测效果：
| 走线类型 | PSRR@1MHz | 芯片面积增加 |
|---|---|---|
| 单走线 | 65dB | 0% |
| 双环 | 80dB | 5% |
双环结构的实现要点：
- 内环走VDD，外环走VSS
- 环间距保持2μm以上避免耦合
- 每隔100μm打一次通孔阵列
5. 仿真验证与实测数据
5.1 关键仿真脚本技巧
很多同学仿真时抓不住重点，这里分享几个实用命令：
spice复制meas AC gain max v(out) // 测增益别傻乎乎看波形
find phase when gain=0 // 相位裕度要卡这个点
deriv vout 0.1n // 摆率计算别踩坑
5.2 前仿与后仿对比
寄生参数提取后的仿真结果显示：
- 增益下降：115dB → 113.5dB (1.3%变化)
- GBW变化：27MHz → 26.3MHz (2.6%变化)
- 相位裕度：62° → 60° (3.2%变化)
这些数据表明，我们的版图设计将寄生效应控制在了3%以内，远优于业界通常的5-10%水平。
6. 工程实践中的避坑指南
在实际流片验证中，我们总结了以下经验教训：
- 电流镜匹配性：
- 确保所有电流镜晶体管采用共质心布局
- 添加dummy管消除边缘效应
- 版图完成后必须跑LVS验证
- 补偿电容选择：
- 优先选用MIM电容而非MOS电容
- 电容值需预留±20%调整空间
- 避免将电容放置在功率器件附近
- 防振荡设计：
- 在电源引脚处放置100pF去耦电容
- 输出端串联10Ω电阻防振铃
- 关键信号线远离时钟线路
这个设计已经成功应用于多个传感器接口芯片中，量产良率达到99.2%。对于集创赛选手，可以直接将本设计作为基础模块，通过调整以下参数适配不同应用：
- 带宽：修改补偿电容Cc
- 增益：调整共源共栅级电流
- 功耗：缩放所有偏置电流
最后提醒一点：虽然三倍电流镜解决了跨导跳变问题，但在超低功耗设计（<1μA）中要慎用，因为此时电流镜的匹配精度会显著下降。这种情况下，可以考虑采用自适应偏置等替代方案。
