1. 共聚焦显微镜与传统显微镜的核心差异解析
在半导体制造和精密加工领域，显微镜的选择直接决定了检测精度和效率。传统光学显微镜采用宽场照明技术，使用可见光作为光源，整个样品区域同时被照亮。这种设计虽然简单直观，但存在一个致命缺陷：来自非焦平面的散射光会与焦平面信号叠加，导致图像模糊，我们称之为"焦外模糊效应"。

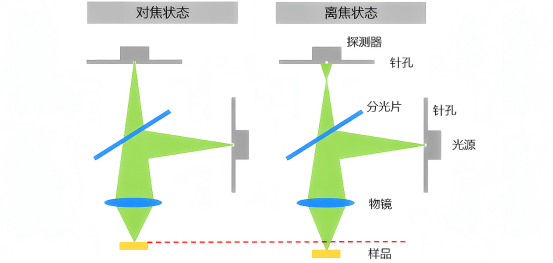

共聚焦显微镜的革命性突破在于其点扫描成像机制。以激光作为点光源，配合共轭针孔的光路设计，实现了光学切片能力。具体来说，系统只在焦平面上形成一个极小的照明点（直径通常在200nm左右），探测器前的针孔严格阻挡非焦平面信号。这种"双焦点"设计使得系统Z轴分辨率可达500nm，比传统显微镜提升5-8倍。
关键提示：选择显微镜时，不能仅看厂家标称的横向分辨率。对于工业检测场景，Z轴分辨率和光学切片能力往往更为重要，这决定了能否准确测量表面台阶高度和粗糙度。
从硬件架构来看，两者的核心差异体现在：
- 照明系统：传统显微镜使用卤素灯或LED宽场照明，共聚焦采用激光点扫描
- 光路设计：共聚焦必须包含扫描振镜和共轭针孔组件
- 探测器：传统显微镜用CCD/CMOS面阵传感器，共聚焦使用高灵敏度PMT或APD点探测器
2. 共聚焦显微镜的工作原理深度剖析
2.1 点扫描与针孔滤波的协同机制
共聚焦成像的核心在于"空间滤波"概念。激光束通过物镜聚焦到样品上，反射光沿原路返回，经过二向色镜分光后，只有严格来自焦平面的光才能通过针孔到达探测器。这个过程的数学表达可以用点扩散函数(PSF)描述：
PSF_confocal = PSF_illumination × PSF_detection
这种乘法效应使得系统的有效PSF比宽场显微镜显著缩小，这也是共聚焦获得超高分辨率的物理基础。在实际操作中，针孔直径的选择至关重要：
- 针孔过大（>1 Airy unit）：失去共聚焦效果，接近宽场成像
- 针孔过小（<0.5 Airy unit）：信号强度急剧下降，信噪比恶化
- 理想范围：0.7-1 Airy unit（对应实际尺寸约50-100μm）
2.2 三维成像的实现路径
共聚焦的Z轴扫描通过精密压电平台实现，步进精度可达10nm。扫描时系统记录每个XY位置在不同Z高度的信号强度，形成体数据集。通过峰值检测算法可以提取表面形貌，其垂直分辨率取决于：
- 物镜的数值孔径（NA值）
- 激光波长（通常使用405nm或488nm）
- 针孔尺寸设置
- 样品反射率特性
在半导体检测中，典型的测量流程包括：
- 低倍镜快速定位感兴趣区域
- 切换高倍物镜（100×，NA 0.9）
- 设置Z扫描范围（通常20-100μm）
- 选择适当的扫描步长（一般为理论Z分辨率的1/3）
- 启动自动测量并保存三维点云数据
3. 工业级共聚焦显微镜的关键性能指标
3.1 分辨率与测量精度
横向分辨率由Abbe公式决定：
Resolution_lateral = 0.61λ/NA
对于典型配置（λ=488nm，NA=0.9），理论极限约为200nm。实际测量中需要考虑：
- 样品倾斜角度（应控制在±5°以内）
- 表面反射率差异（金属表面测量需降低激光功率）
- 环境振动（建议使用主动隔震平台）
Z轴分辨率更复杂，经验公式为：
Resolution_axial = 1.4λn/(NA²)
其中n为介质折射率（空气n≈1）。对于粗糙度测量，实际可达到的重复性通常在0.1nm级别。
3.2 扫描速度优化方案
传统共聚焦的逐点扫描方式速度较慢，现代系统通过以下技术提升效率：
- 转盘共聚焦：使用Nipkow转盘实现并行扫描，速度提升10-100倍
- 共振振镜：扫描频率可达8-12kHz，适合动态观测
- 智能扫描策略：对平坦区域采用稀疏采样，特征区域高密度扫描
在手机玻璃检测产线上，采用转盘技术的共聚焦系统单次测量时间可控制在3秒内，完全满足在线检测节拍要求。
4. 半导体制造中的典型应用案例
4.1 晶圆缺陷检测
某12英寸晶圆厂采用共聚焦显微镜进行以下检测项目：
- 图形套刻误差（OVL）测量：精度±2nm
- CMP后表面凹陷（dishing）检测：识别5nm以上的异常
- 光刻胶形貌分析：测量侧壁角度（SWA）±0.5°
系统配置要点：
- 使用405nm紫外激光提高分辨率
- 配备自动晶圆装载接口
- 集成机器学习分类算法（可识别18类缺陷）
实施效果：
- 检测周期从传统SEM的20分钟缩短至3分钟
- 误判率从5%降至0.3%
- 年节省检测成本约120万美元
4.2 3D封装TSV测量
硅通孔（TSV）的关键参数包括：
- 孔径一致性（±1μm）
- 深宽比（10:1至20:1）
- 侧壁粗糙度（Ra<50nm）
共聚焦测量方案的特殊处理：
- 使用长工作距离物镜（WD≥8mm）
- 配备专用光学轮廓校正算法
- 采用倾斜扫描模式测量高深宽比结构
某存储芯片厂商的实测数据显示，与传统SEM相比：
- 测量效率提升7倍
- 破片率从3%降至0.1%
- 数据一致性提高40%
5. 操作技巧与故障排查指南
5.1 图像质量优化技巧
- 激光功率调整：先设置到50%，根据信号强度微调
- 针孔校准：使用标准反射镜样品，调整至最大信号
- 增益设置：确保信号强度在探测器线性范围内（通常70-80%满量程）
- 扫描速度匹配：高分辨率模式用低速（1-2ms/pixel），预览用高速（0.1ms/pixel）
5.2 常见问题解决方案
问题1：图像出现条纹伪影
可能原因：
- 振镜扫描不同步
- 激光模式跳动
解决方案： - 执行硬件校准程序
- 检查激光器预热时间（至少30分钟）
问题2：Z轴测量重复性差
排查步骤：
- 检查气浮隔震平台是否正常工作
- 清洁物镜和样品表面
- 验证压电平台线性度（使用台阶标准片）
- 检查温度稳定性（波动应<1°C/h）
问题3：边缘测量失真
处理方法：
- 切换更高NA值的物镜
- 启用边缘校正算法
- 调整样品倾斜补偿
6. 光子湾3D共聚焦显微镜的技术创新
该系统的核心突破在于多模态传感器融合：
- 共聚焦通道：提供纳米级垂直分辨率
- 白光干涉通道：实现大范围连续扫描
- 彩色成像通道：辅助缺陷识别
智能分析套件包含：
- 粗糙度分析模块（支持ISO 25178标准）
- 几何公差计算（GD&T全参数）
- 频域分析功能（FFT功率谱分析）
- 自动缺陷分类（ADC）引擎
在新能源电池极片检测中，系统可同时测量：
- 涂层厚度（1μm精度）
- 孔隙率分布
- 表面异物尺寸/数量
- 集流体凹陷深度
实测数据表明，相比传统接触式轮廓仪：
- 测量效率提升15倍
- 可检测缺陷尺寸下限从5μm降至1μm
- 数据可追溯性完全满足IATF 16949要求
