永磁同步电机转动惯量MRAS辨识与Simulink实现

白黔

1. 永磁同步电机转动惯量辨识的重要性

永磁同步电机（PMSM）作为现代工业中应用最广泛的电机类型之一，其高性能控制离不开对机械参数的精确掌握。转动惯量J作为描述电机机械特性的核心参数，直接影响着控制系统的动态响应特性。在实际工程中，转动惯量往往难以通过直接测量获得，特别是在负载惯量变化的应用场景下（如机械臂、电动汽车等），在线辨识技术显得尤为重要。

模型参考自适应系统（MRAS）因其结构简单、实现方便且不需要额外的硬件设备，成为工程实践中转动惯量辨识的首选方案。与传统的离线测量方法相比，MRAS能够在电机正常运行过程中实时更新转动惯量估计值，这对于需要适应不同工况的伺服系统至关重要。

注意：转动惯量的准确辨识对于PI调节器参数整定、预测控制算法实现以及抗扰动控制都具有决定性影响。误差超过20%的惯量估计可能导致控制系统性能显著下降。

2. MRAS基本原理与实现架构

2.1 参考模型与可调模型构建

MRAS方法的核心在于建立两个并行运行的模型：参考模型（代表理想系统行为）和可调模型（包含待辨识参数）。对于PMSM系统，我们选择电机运动方程作为建模基础：

\[ J\frac{d\omega_r}{dt} = T_e - T_L - B\omega_r \]

参考模型直接使用上述方程，其中：

\(T_e\)：通过电流环输出的电磁转矩（\(1.5p[\psi_f i_q + (L_d-L_q)i_d i_q]\)）
\(T_L\)：已知或可测量的负载转矩
\(B\)：通过离线测试获得的摩擦系数

可调模型采用相同结构，但将转动惯量J替换为待辨识参数\(\hat{J}\)：

\[ \hat{J}\frac{d\hat{\omega}_r}{dt} = T_e - T_L - B\hat{\omega}_r \]

2.2 自适应律设计

通过比较两个模型的输出角速度（\(\omega_r\)与\(\hat{\omega}_r\)），定义误差信号：

\[ e = \omega_r - \hat{\omega}_r \]

采用Lyapunov稳定性理论推导的自适应律可保证系统全局稳定，其离散化实现形式为：

matlab复制function J_hat = UpdateJhat(J_hat, e, omega_r, dt)
    % 自适应率eta需根据系统动态特性选择
    % 典型值范围：0.001~0.1
    eta = 0.01;
    J_hat = J_hat + eta * e * omega_r * dt;
end

关键参数说明：自适应率η决定收敛速度，过大会导致振荡，过小则收敛缓慢。建议初始值设为0.01，再根据仿真结果调整。

3. Simulink实现细节解析

3.1 系统整体架构设计

完整的Simulink模型应包含以下子系统：

PMSM本体模型（包含电气和机械部分）
矢量控制模块（电流环+速度环）
MRAS辨识模块（参考模型+可调模型+自适应律）
信号监测与记录模块

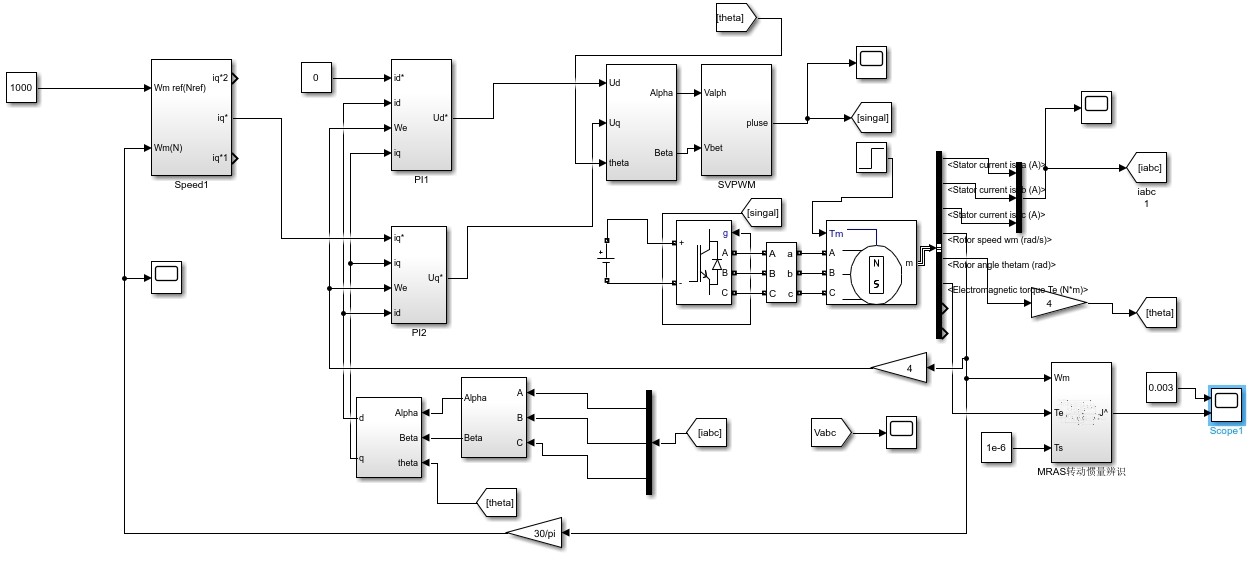

系统架构框图

3.2 关键模块实现技巧

参考模型实现：

matlab复制function omega_ref = ReferenceModel(Te, Tl, B, J, dt)
    persistent omega;
    if isempty(omega)
        omega = 0;
    end
    domega = (Te - Tl - B*omega)/J;
    omega = omega + domega*dt;
    omega_ref = omega;
end

变增益设计技巧：

matlab复制function gain = AdaptiveGain(e)
    % 基础增益
    kp_base = 0.05;
    % 误差阈值设置
    threshold = 0.2;

    if abs(e) > threshold
        gain = kp_base * (1 + log(abs(e)/threshold));
    else
        gain = kp_base;
    end
end

3.3 参数初始化与仿真设置

参数名称	符号	典型值范围	初始化建议
转动惯量初值	J_hat	0.1~10 kg·m²	真实值的50%
自适应率	η	0.001~0.1	0.01
仿真步长	dt	1e-5~1e-4 s	5e-5 s
摩擦系数	B	0.001~0.1 N·m·s	实测值

实操建议：首次仿真时建议采用固定步长ode4（Runge-Kutta）算法，步长设置为5e-5秒以保证数值稳定性。

4. 典型问题与解决方案

4.1 辨识结果不收敛

可能原因及对策：

自适应率设置不当
- 现象：估计值持续振荡
- 解决：逐步减小η值，观察收敛性
负载转矩测量误差
- 现象：稳态时存在固定偏差
- 解决：增加负载观测器或提高转矩测量精度
初始惯量偏离过大
- 现象：收敛速度极慢
- 解决：设置更接近真实值的初始估计

4.2 动态过程估计误差大

优化方案：

引入变增益策略：

matlab复制function gain = DynamicGain(e, de)
    kp = 0.1;
    kd = 0.01;
    gain = kp*abs(e) + kd*abs(de);
end

增加低通滤波：
- 在自适应律输出端添加二阶Butterworth滤波器
- 截止频率设为电机带宽的2~3倍

4.3 数字实现注意事项

离散化影响：
- 自适应律更新频率应≥10倍控制周期
- 采用Tustin变换保持稳定性
量化误差处理：
- 使用单精度浮点运算
- 关键变量采用double类型

5. 进阶优化方向

5.1 多参数联合辨识

扩展MRAS框架同时辨识转动惯量和摩擦系数：

matlab复制function [J_hat, B_hat] = UpdateParams(J_hat, B_hat, e, omega_r, dt)
    eta_J = 0.01;
    eta_B = 0.001;
    J_hat = J_hat + eta_J * e * omega_r * dt;
    B_hat = B_hat - eta_B * e * omega_r * dt;
end

5.2 抗干扰改进方案

引入扰动观测器补偿未建模动态
采用鲁棒自适应律：
- σ修正法
- 投影算法

5.3 实验验证建议

阶跃响应测试：
- 在不同转速下施加转矩阶跃
- 观察估计值收敛速度
带载运行验证：
- 逐步改变负载惯量
- 记录参数跟踪性能

6. 工程应用经验分享

在实际项目中应用该方案时，有几个值得注意的实践经验：

冷启动处理：电机初始静止时，由于缺乏足够的动态激励，辨识算法可能无法正常工作。建议：
- 前30秒采用预设的保守控制参数
- 待转速超过额定值10%后启用MRAS
参数冻结机制：当检测到系统进入稳态（角速度波动<1%）时，可以暂停自适应更新以避免噪声影响：

matlab复制if abs(domega) < 0.01*omega_rated
    freeze_flag = true;
else
    freeze_flag = false;
end

故障检测应用：转动惯量的异常变化可能暗示机械故障，例如：
- 联轴器松动（惯量减小）
- 传动带断裂（惯量突变）
- 润滑失效（摩擦系数增大）

通过长期监测这些参数变化，可以实现预测性维护。
