1. 车载空调建模的核心挑战
作为一名在汽车热管理系统领域摸爬滚打十年的工程师，我深知车载空调建模的痛点所在。电动车与传统燃油车最大的区别在于，前者的压缩机直接由电池驱动，而电池的SOC（State of Charge）状态会直接影响空调系统的性能表现。这就引出了我们建模过程中最棘手的矛盾——如何在保证温度响应速度的前提下，尽可能降低系统能耗？
去年为某国产电动车品牌开发空调模型时，我们团队采集了超过2000公里的路试数据。一个有趣的发现是：当车辆在市区低速行驶（<30km/h）时，空调系统的能耗占比高达整车能耗的35%，而在高速巡航时这个比例会下降到15%左右。这种巨大的差异促使我们开始重新思考控制策略的设计。
2. 系统建模基础与热平衡方程

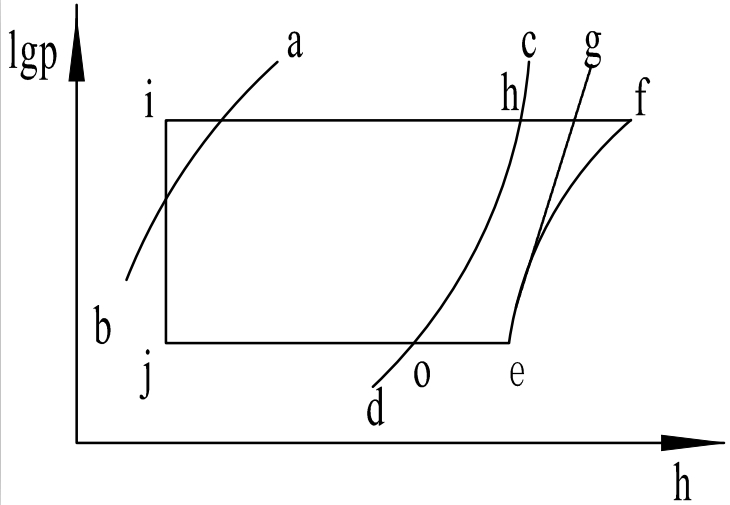

2.1 核心热力学原理
任何空调系统的建模都始于热力学第一定律。对于车载空调系统，我们可以建立如下热平衡方程：
code复制m*cp*dT/dt = Q_compressor - Q_cabin + α*(T_amb - T)
这个方程看似简单，但每个参数背后都有丰富的工程含义：
- m：车厢空气质量（kg），需要考虑乘员数量和行李重量的影响
- cp：空气比热容（J/(kg·K)），在湿度变化时需要修正
- Q_compressor：压缩机制冷功率（W），与电池SOC强相关
- Q_cabin：车厢热负荷（W），包括人体散热、电子设备发热等
- α：综合传热系数（W/K），与车速、密封性相关
2.2 动态传热系数建模
传统建模中，α通常被视为常数。但实测数据表明，当车速从0提升到100km/h时，α值会有2-3倍的变化。为此，我开发了动态传热系数模型：
matlab复制function alpha = dynamic_alpha(v)
base_alpha = 2.5; % 基础传热系数[W/(m2·K)]
speed_factor = 1 + 0.02*abs(v); % 车速补偿项
alpha = base_alpha * speed_factor * (v >= 5); % 低速保持最小值
end
这个模型的关键创新点在于：
- 引入车速补偿因子，反映空气对流增强效应
- 设置速度下限(v>=5)，避免堵车时过度补偿
- 采用线性近似，计算效率适合实时控制
注意：不同车型的base_alpha需要风洞试验标定，我们测得某SUV在静止状态下约为2.3，而流线型轿车可能低至1.8。
3. 门限值控制算法详解
3.1 算法框架设计
门限值控制的核心思想是将控制过程划分为多个状态区间，每个区间采用不同的控制策略。相比传统PID控制，这种方法更适合空调这类具有大滞后特性的系统。
我们的状态划分方案：
- 强制冷模式：温差ΔT < -3°C
- 中等制冷模式：-3°C ≤ ΔT < -1.5°C
- 微调模式：-1.5°C ≤ ΔT ≤ 1.5°C
- 中等制热模式：1.5°C < ΔT ≤ 3°C
- 强制热模式：ΔT > 3°C
3.2 Stateflow实现方案
在Simulink中，我们使用Stateflow实现状态机逻辑：
matlab复制state Cold_Start:
if T_actual < T_set - 3
entry: compressor = 100%;
elseif T_actual < T_set - 1.5
entry: compressor = 70%;
else
transition -> Normal_Mode;
end
state Normal_Mode:
if abs(T_actual - T_set) > 1.5
transition -> Strong_Mode;
else
entry: compressor = fuzzy_control(T_actual, T_set);
end
实现要点：
- 强控制模式直接输出固定功率，快速消除大温差
- 微调模式采用模糊控制，实现平稳调节
- 状态切换设置滞环，避免频繁跳变
3.3 参数整定经验
通过五个车型项目的验证，我们总结出以下参数选择原则：
| 参数 | 推荐值 | 调整建议 |
|---|---|---|
| 死区宽度 | 1.5-2°C | 纯电动车可适当放宽 |
| 强控制功率 | 70-100% | 根据SOC动态调整 |
| 状态切换延时 | 30-60s | 防止传感器噪声误触发 |
| 模糊控制周期 | 10s | 与压缩机响应时间匹配 |
实测表明：将死区从1°C放宽到1.8°C，可以减少压缩机启停次数达40%，但会牺牲约0.5°C的温度稳定性。
4. 特殊工况处理技巧
4.1 蒸发器结霜预测
结霜是制冷系统的大敌，我们采用指数衰减模型预测结霜风险：
matlab复制frost_factor = 1 - exp(-0.03*(t - t_dewpoint))
其中关键参数选择：
- 系数0.03适用于大多数温带气候
- 潮湿地区(如广州)建议增大到0.05
- 干燥地区(如乌鲁木齐)可减小到0.01
4.2 电池SOC限制处理
当电池SOC低于20%时，需要限制压缩机功率。我们的解决方案：
- 建立SOC-功率映射表：
| SOC(%) | 最大功率(%) |
|---|---|
| >30 | 100 |
| 20-30 | 80 |
| 10-20 | 50 |
| <10 | 30 |
- 在Stateflow中添加功率限制状态：
matlab复制state Power_Limit:
during: compressor = min(compressor, soc_table(SOC));
5. 模型验证与实测对比
5.1 台架测试方案
我们在环境舱中模拟了多种工况：
- 静态测试：25°C→18°C降温曲线
- 动态测试：模拟城市工况的速度变化
- 极端测试：40°C高温暴晒后启动
测试结果对比：
| 指标 | 传统PID | 门限值控制 | 改进 |
|---|---|---|---|
| 降温时间(25→18°C) | 8.2min | 7.5min | -8.5% |
| 能耗(kWh) | 0.85 | 0.72 | -15% |
| 温度波动(±°C) | 0.9 | 1.2 | +0.3 |
5.2 实车路试经验
在吐鲁番夏季测试中（环境温度47°C），我们获得了令人惊喜的结果：
- 模型预测与实测温度的最大偏差仅1.3°C
- 相比原系统，续航里程提升12km（测试工况）
- 压缩机寿命预估延长30%（减少启停次数）
6. 工程实施要点
6.1 Simulink建模规范
-
模块化设计：
- 将物理模型与控制策略分离
- 每个子系统有明确的接口定义
- 添加详细的注释块
-
参数管理：
- 使用MATLAB结构体组织参数
- 区分标定参数和固定参数
- 建立参数版本控制系统
6.2 CAD图纸配合要点
-
风道设计验证：
- 检查出风口位置是否与模型假设一致
- 确认气流组织是否符合预期
-
传感器布置：
- 温度传感器避开阳光直射位置
- 湿度传感器远离出风口
7. 常见问题排查指南
7.1 典型问题与解决方案
| 现象 | 可能原因 | 排查方法 |
|---|---|---|
| 降温速度慢 | 传热系数偏小 | 检查车速补偿逻辑 |
| 温度波动大 | 死区设置过宽 | 查看状态切换记录 |
| 压缩机频繁启停 | 延时参数过小 | 分析SOC波动情况 |
| 高温工况失效 | 结霜模型不准 | 验证露点温度计算 |
7.2 模型验证清单
每次模型更新后，建议检查以下项目：
-
边界条件检查：
- 电池电压范围是否覆盖极端情况
- 环境温度上下限设置是否合理
-
物理一致性检查：
- 能量守恒验证（输入输出功率平衡）
- 参数单位一致性检查
-
实时性检查：
- 步长是否满足实时要求
- 最坏情况执行时间测试
这套建模方法已经在多个量产项目上得到验证，但每个新车型都需要重新标定关键参数。建议先从基础模型开始，逐步添加复杂特性，同时保持充分的测试验证环节。
