ALINX AX7015B FPGA开发板开箱与开发实战指南

1. ALINX AX7015B FPGA开发板开箱与硬件解析

今天收到一块ALINX的AX7015B FPGA开发板，带原包装盒，成色相当不错。作为一款中端FPGA开发平台，这个板子特别适合想从理论转向实际开发的工程师，或者高校学生做数字电路实验。先来个开箱全家福（见图1），包装盒里除了开发板本体，还配有电源适配器、USB数据线和一些基础配件。

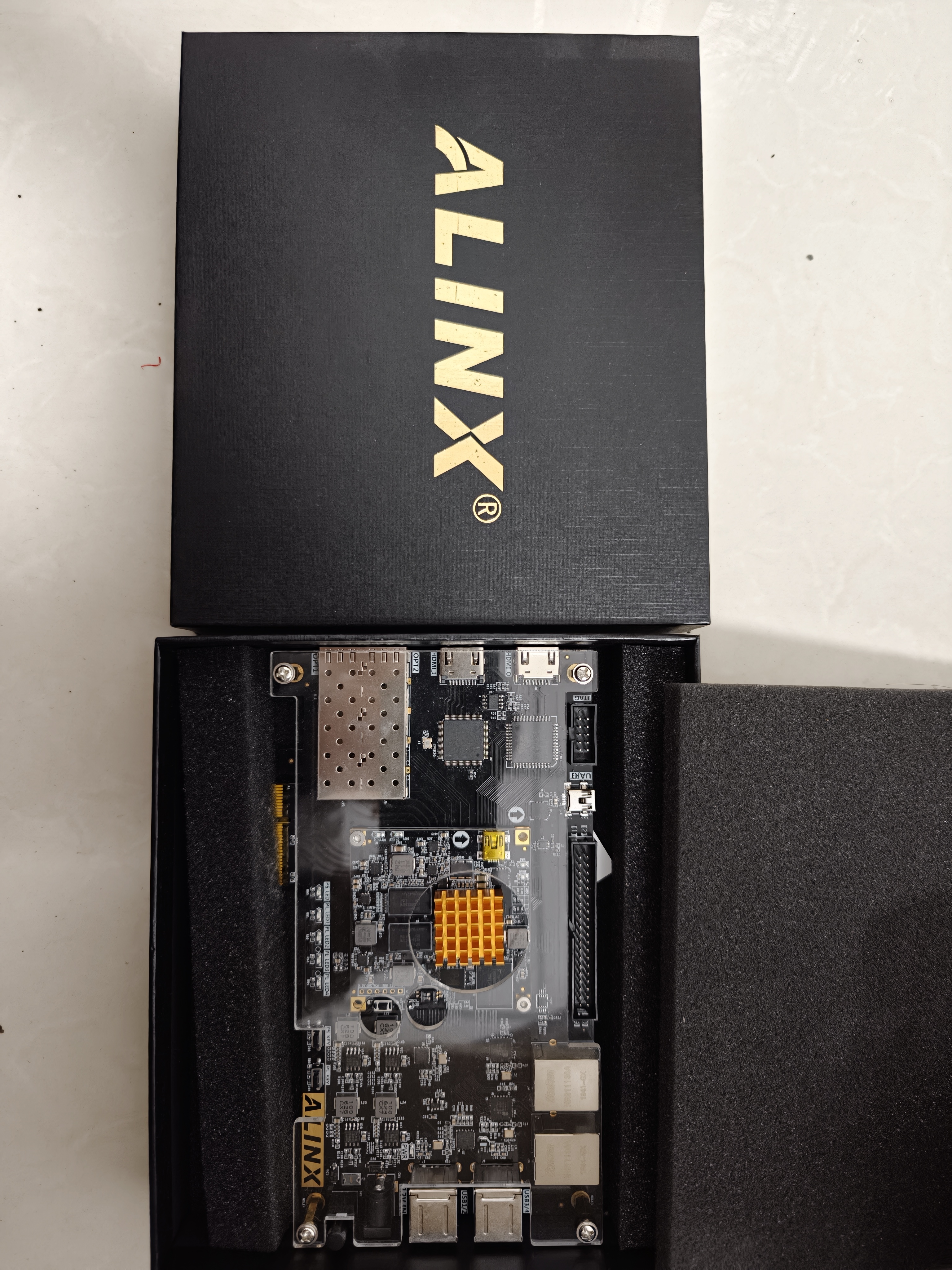

图1：AX7015B开发板全套配件

开发板采用黑色PCB设计，拿在手里分量十足。核心器件是Xilinx的Artix-7 XC7A100T FPGA芯片，逻辑单元约101K，在消费级FPGA中属于中上配置。板载资源非常丰富：

• 512MB DDR3 SDRAM（可作为帧缓存或数据缓冲区）
• 16MB SPI Flash（存储FPGA配置文件和用户数据）
• 千兆以太网PHY（支持TCP/IP协议栈开发）
• HDMI输出接口（可直接驱动1080P显示器）
• 40针扩展口（可连接各种传感器模块）

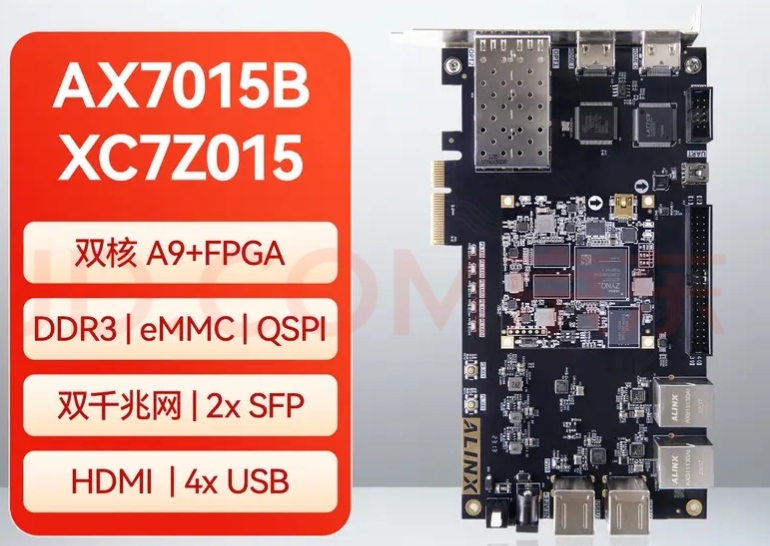

图2：开发板主要接口特写

注意：首次上电前建议检查电源跳线帽设置。板载电源管理芯片支持5V DC和USB供电两种模式，默认跳线选择DC供电。如果使用USB下载器供电，需要将JP1跳线切换到USB侧，否则可能因供电不足导致FPGA配置失败。

2. 开发环境搭建与工具链配置

2.1 Vivado安装与License配置

AX7015B需要Xilinx Vivado开发环境支持。推荐安装Vivado 2018.3版本（与板载Flash型号兼容性最好），具体步骤：

1. 从Xilinx官网下载Vivado HLx WebPACK版本（免费）
2. 安装时勾选Artix-7器件支持包
3. 安装完成后申请WebPACK License（需Xilinx账号）

bash复制# 安装后验证工具链的命令示例
vivado -version
# 预期输出：Vivado v2018.3 (64-bit)

2.2 开发板驱动安装

通过USB连接开发板时，需要安装FTDI驱动才能识别串口和JTAG：

1. 下载FTDI CDM Driver v2.12.28
2. 设备管理器中出现"USB Serial Converter"表示驱动成功
3. 串口默认参数：115200-8-N-1

常见问题：如果Vivado无法识别JTAG设备，尝试以下步骤：

1. 重启USB驱动服务：sudo service ftdi_sio restart
2. 更新电缆固件：在Vivado Hardware Manager中选择"Update Cable Firmware"
3. 检查USB线是否支持数据传输（有些充电线只有电源引脚）

3. 第一个FPGA工程实战

3.1 创建基础LED闪烁工程

我们来创建一个最简单的LED控制项目：

1. 新建Vivado RTL工程，选择XC7A100TFGG484-2器件
2. 添加Verilog源文件led_demo.v：

verilog复制module led_demo(
    input clk_50m,
    output reg [3:0] led
);
    reg [31:0] counter;

    always @(posedge clk_50m) begin
        counter <= counter + 1;
        if(counter == 25_000_000) begin // 0.5秒周期
            led <= ~led;
            counter <= 0;
        end
    end
endmodule

3. 编写约束文件AX7015B.xdc，绑定时钟和LED引脚：

tcl复制set_property PACKAGE_PIN R14 [get_ports clk_50m]
set_property IOSTANDARD LVCMOS33 [get_ports clk_50m]
set_property PACKAGE_PIN F19 [get_ports {led[0]}]
...

3.2 下载与调试技巧

生成bitstream后，通过JTAG下载到FPGA：

1. 打开Hardware Manager，自动检测开发板
2. 右键选择"Program Device"
3. 勾选"Startup options"中的"FPGA Start-Up Clock"为JTAG Clock

实测经验：当需要反复下载调试时，可以启用Vivado的"Debug Probes"功能，实时监控内部信号而不需要重新综合。具体方法：

1. 在综合后设置调试信号：set_property MARK_DEBUG true [get_nets {your_signal}]
2. 生成bitstream时勾选"Save Debug Probes"
3. 下载后在Hardware Manager中添加ILA核观察波形

4. 进阶开发案例：HDMI显示驱动

4.1 时钟架构设计

AX7015B的HDMI接口需要精确的像素时钟，建议采用如下方案：

1. 使用MMCM生成148.5MHz时钟（1080P@60Hz）
2. 配置时钟网络约束：

tcl复制create_clock -period 6.734 [get_ports clk_50m]
create_generated_clock -name clk_pixel -source [get_pins mmcm/CLKIN1] \
  -multiply_by 37 -divide_by 25 [get_pins mmcm/CLKOUT1]

4.2 视频时序发生器实现

Verilog核心代码片段：

verilog复制module video_timing(
    input clk_pixel,
    output reg [11:0] x_pos,
    output reg [11:0] y_pos,
    output reg hsync,
    output reg vsync,
    output reg active
);
    // 1920x1080时序参数
    parameter H_ACTIVE = 1920;
    parameter H_FP = 88, H_SYNC = 44, H_BP = 148;
    parameter V_ACTIVE = 1080;
    parameter V_FP = 4, V_SYNC = 5, V_BP = 36;

    always @(posedge clk_pixel) begin
        if(x_pos < H_ACTIVE + H_FP + H_SYNC + H_BP - 1)
            x_pos <= x_pos + 1;
        else begin
            x_pos <= 0;
            if(y_pos < V_ACTIVE + V_FP + V_SYNC + V_BP - 1)
                y_pos <= y_pos + 1;
            else
                y_pos <= 0;
        end

        hsync <= (x_pos >= H_ACTIVE + H_FP) &&
                (x_pos < H_ACTIVE + H_FP + H_SYNC);
        vsync <= (y_pos >= V_ACTIVE + V_FP) &&
                (y_pos < V_ACTIVE + V_FP + V_SYNC);
        active <= (x_pos < H_ACTIVE) && (y_pos < V_ACTIVE);
    end
endmodule

4.3 TMDS编码实现

HDMI输出需要专用的TMDS编码器，Xilinx原语调用示例：

verilog复制OBUFDS #(
    .IOSTANDARD("TMDS_33")
) obufds_clk (
    .I(clk_pixel),
    .O(hdmi_clk_p),
    .OB(hdmi_clk_n)
);

tmds_encoder encoder_r(
    .clk(clk_pixel),
    .data(rgb[23:16]),
    .ctrl(2'b00),
    .tmds(tmds_r)
);

5. 常见问题排查手册

5.1 JTAG连接失败

• 现象：Vivado无法检测到开发板
• 排查步骤：
  1. 检查USB线是否插紧（尝试不同USB口）
  2. 观察电源指示灯（PWR LED应常亮）
  3. 在设备管理器确认FTDI驱动状态
  4. 尝试短按开发板上的PROG按钮复位FPGA

5.2 DDR3初始化失败

• 现象：上电后DDR3相关IP核报错
• 解决方案：
  1. 检查约束文件中DDR3引脚分配是否正确
  2. 确认MIG IP核配置与板载MT41J256M16HA-125型号匹配
  3. 调整PCB端接电阻值（默认Rtt_Nom=60欧姆）

5.3 HDMI无输出

• 快速诊断流程：
  1. 用示波器测量TMDS时钟是否有148.5MHz信号
  2. 检查HDMI电平转换芯片TPS65167的供电（AVCC=3.3V）
  3. 确认EDID ROM已正确编程（地址0x50）

硬件调试技巧：当怀疑信号完整性问题时，可以：

1. 降低分辨率测试（如改为720P）
2. 在约束中增加IO延迟约束：set_input_delay -clock [get_clocks clk_pixel] 1.5 [get_ports hdmi*]
3. 使用TDR（时域反射计）检查阻抗匹配

6. 项目扩展与进阶玩法

6.1 基于AXI总线的系统设计

AX7015B适合搭建完整的SoC系统，推荐架构：

1. 使用Vivado Block Design创建MicroBlaze软核
2. 添加DDR3控制器、UART、GPIO等IP核
3. 自定义AXI外设实现硬件加速：

verilog复制module my_axi_ip #(
    parameter C_S_AXI_ADDR_WIDTH = 6,
    parameter C_S_AXI_DATA_WIDTH = 32
)(
    input S_AXI_ACLK,
    input [C_S_AXI_ADDR_WIDTH-1:0] S_AXI_AWADDR,
    input S_AXI_AWVALID,
    output S_AXI_AWREADY,
    ...
);
// 寄存器实现
reg [31:0] slv_reg0;
always @(posedge S_AXI_ACLK) begin
    if(S_AXI_WVALID && S_AXI_WREADY)
        case(S_AXI_AWADDR[5:2])
            4'h0: slv_reg0 <= S_AXI_WDATA;
        endcase
end
endmodule

6.2 高速数据采集方案

利用板载ADC接口实现：

1. 配置XADC核监测板载传感器
2. 使用FIFO缓冲采样数据
3. 通过千兆网口上传到PC（推荐用UDP协议）

关键约束：

tcl复制set_property -dict {PACKAGE_PIN F20 IOSTANDARD LVCMOS33} [get_ports adc_clk]
set_input_delay -clock [get_clocks adc_clk] -min -add_delay 2.0 [get_ports adc_data*]

6.3 机器学习加速实例

在FPGA上实现CNN推理加速：

1. 使用HLS将卷积层转换为硬件模块
2. 利用DSP48E1单元实现乘累加运算
3. 片上BRAM作为特征图缓存

性能优化技巧：

• 采用行缓冲(line buffer)减少DDR访问
• 使用Winograd变换降低计算复杂度
• 并行化多个计算通道

这块AX7015B开发板我实际使用了半年多，最大的感受是性价比超高——千元价位提供了完整的视频处理能力。特别是它的HDMI输出非常稳定，做图像处理项目时可以直接接显示器实时调试。有个小技巧分享：当需要长时间烧写测试时，建议通过排针外接一个风扇给FPGA芯片散热，能显著提高系统稳定性。
