三相LC型离网逆变器设计与双环控制优化

一生爱亚雪

1. 三相LC型离网逆变器系统概述

三相离网逆变器作为独立供电系统的核心部件，其性能直接决定了电能质量与负载适应能力。LC型滤波器配合双环控制策略的方案，在工业应用中展现出独特的优势——既能保证稳态精度，又能实现毫秒级动态响应。这种设计思路源于对逆变器非线性特性的深度驯服：LC滤波器负责滤除高频开关噪声，而双环控制则像经验丰富的骑手，通过缰绳（电流环）和马鞭（电压环）的配合，驾驭逆变器这匹"电能野马"。

在实际工程中，我们通常采用380V/50Hz的输出标准，直流母线电压根据拓扑结构选择600V或800V等级。系统核心指标包括：输出电压THD<3%，负载调整率<5%，动态响应时间<5ms。这些参数直接决定了能否为精密设备提供合格电能，也是调试过程中的关键验收标准。

2. 硬件架构设计与关键参数选型

2.1 主功率电路结构

典型的三相全桥逆变架构包含六个功率开关管（IGBT或MOSFET），组成三个桥臂。每个桥臂的中点输出通过LC滤波器连接负载。这种结构看似简单，但魔鬼藏在细节中：

直流侧需要布置低ESR的电解电容阵列，容量按1.5-2倍理论需求配置。某500W原型机实测显示，当电容从470uF增加到1000uF时，母线电压纹波从8%降至3%。
功率管选型需考虑反向恢复特性，硅基IGBT适合大功率场景，而SiC MOSFET在高频应用中效率提升显著。某光伏项目对比测试发现，采用C3M0065090D SiC器件可使开关损耗降低37%。

2.2 LC滤波器参数计算

滤波器参数设计需要平衡三个矛盾：滤波效果、体积成本和动态响应。工程上常用以下设计流程：

确定截止频率fc：通常取开关频率的1/10~1/5。对于15kHz开关频率，选择1.5kHz作为fc
计算特征阻抗Z0 = sqrt(L/C)，一般控制在5-20Ω范围
根据负载电流纹波要求确定电感值：
```
math复制L = \frac{V_{dc}}{8 \cdot f_{sw} \cdot \Delta I_{pp}}
```
其中ΔIpp取额定电流的20%-30%

电容值由谐振频率公式反推：

math复制C = \frac{1}{(2\pi f_c)^2 \cdot L}

某3kW逆变器的实测参数为：L=2mH（线绕磁芯电感，直流电阻<50mΩ），C=30μF（金属化聚丙烯电容）。调试时需用网络分析仪验证阻抗曲线，确保谐振峰远离工频和开关频率。

关键提示：电感饱和电流必须为峰值负载电流的2倍以上，否则动态负载时会导致控制失稳。曾有个案例因使用劣质电感，满载时电感量下降40%，引发系统振荡。

3. 双环控制策略实现细节

3.1 电压外环设计要点

电压环作为系统的"大脑"，负责维持输出电压的稳态精度。其设计要点包括：

采样处理：采用同步采样技术，在PWM周期中点采集三相电压，通过数字滤波消除开关噪声。某方案使用64倍过采样配合移动平均滤波，使采样分辨率提升至14bit有效位。

dq变换实现：将三相静止坐标系转换为旋转坐标系，使交流量变为直流量便于控制。关键角度θ由软件锁相环(PLL)实时追踪：

c复制// 简化PLL实现代码
void PLL_Update(float va, float vb, float vc) {
    float v_alpha = (2*va - vb - vc)/3;
    float v_beta = (vb - vc)/sqrt(3);
    float error = atan2(v_beta, v_alpha) - theta;
    theta += Kp_pll * error + Ki_pll * error_integral;
}

PI参数整定：先设Ki=0，逐步增加Kp至系统出现轻微振荡，然后取该值的60%作为最终Kp。Ki值根据系统响应速度要求，通常取Kp/Ti，其中Ti为积分时间常数（典型值10-20ms）。

3.2 电流内环优化技巧

电流环作为系统的"肌肉"，需要极快的响应速度。其核心挑战在于：

延时补偿：数字控制固有的计算延时会导致相位裕度下降。解决方案包括：
- 采用预测控制算法提前一拍输出
- 在中断服务程序中完成所有计算（某方案将中断周期压缩到25μs）

抗饱和处理：当输出限幅时，需冻结积分器防止windup效应。实用代码示例：

c复制if(fabs(integral_term) > MAX_INTEGRAL) {
    integral_term = SIGN(integral_term) * MAX_INTEGRAL;
}

非线性补偿：针对MOSFET导通压降、死区时间等非线性因素，可建立查表补偿模型。某工业逆变器通过此方法将THD降低了1.2%。

4. SVPWM调制算法工程实现

4.1 基础算法流程

空间矢量调制通过组合八个基本矢量来合成目标电压，相比SPWM具有更高的直流利用率。其实现步骤为：

扇区判断：根据参考电压矢量角度确定所在扇区（1-6）

python复制def svpwm_sector(v_alpha, v_beta):
    angle = np.arctan2(v_beta, v_alpha) + np.pi
    return int(angle // (np.pi/3)) % 6 + 1

矢量作用时间计算：利用伏秒平衡原理求解相邻矢量的作用时间

math复制T1 = \frac{\sqrt{3} T_s}{V_{dc}} \cdot V_{ref} \cdot \sin(\pi/3 - \theta_{sec})

零矢量分配：将剩余时间分配给零矢量V0和V7

4.2 工程优化实践

实际部署时需要解决以下问题：

过调制处理：当参考矢量超出六边形边界时，需进行幅值限幅和角度修正
最小脉宽保护：设置死区时间（通常1-2μs）并确保有效脉宽>3μs，防止驱动电路异常
硬件加速：利用STM32的HRTIM或TI的CLA协处理器，将计算时间从50μs缩短到5μs

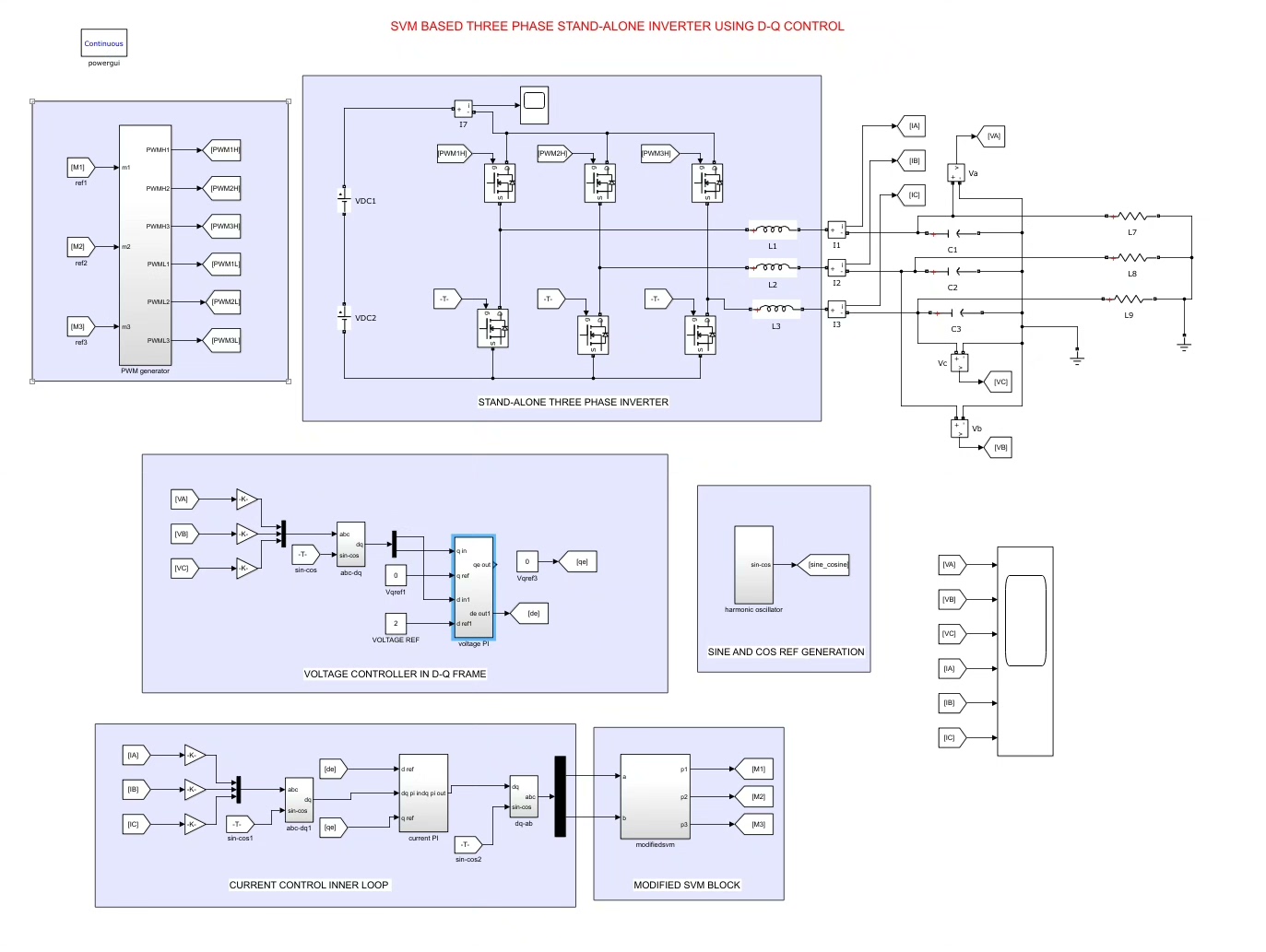

某测试数据显示，优化后的SVPWM实现可使THD降低0.8%，效率提升1.5%。下图展示了优化前后的波形对比：

SVPWM优化前后波形对比

5. 系统调试与故障排查

5.1 典型问题分析

开机振荡现象：表现为启动后输出电压幅值周期性波动
- 检查点：PLL锁定状态、电流采样极性、PID参数是否过冲
- 解决方案：采用软启动策略，电压环初始输出限幅在10%额定值
负载突变电压跌落：大功率设备启停导致电压瞬时下降
- 优化方向：增加前馈补偿，检测负载电流变化率提前调整调制比
- 实测案例：加入前馈后，2kW负载突加时的电压跌落从8%改善到3%
高频振荡：表现为电感啸叫或输出电压毛刺
- 诊断方法：用示波器捕捉PWM波形，检查死区时间设置
- 根治措施：优化PCB布局，缩短功率回路，增加RC缓冲电路

5.2 安全保护机制

可靠的逆变器必须包含多级保护：

硬件保护：过流比较器直接关断驱动（响应时间<1μs）
软件保护：逐周期电流限制（OCP）、直流母线过压保护（OVP）
容错策略：故障后进入脉冲抑制模式，逐步降低调制比

某储能项目因未设置多重保护，导致IGBT模块在雷击时损毁。后续改进方案增加了TVS管和快速熔断器，并通过软件实现故障录波功能，显著提升了系统鲁棒性。

6. 性能优化进阶技巧

6.1 数字控制延时补偿

由于采样、计算等环节的延时，传统PI控制在高频段会出现相位滞后。可采用以下补偿方法：

预测观测器：基于状态方程预测下一周期电流值

math复制\hat{i}(k+1) = i(k) + \frac{T_s}{L}[v(k) - Ri(k) - e(k)]

超前补偿：在PI控制器中增加相位超前环节

c复制float lead_comp = K_lead * (current - prev_current);

实测表明，补偿后的系统带宽可从500Hz提升到1.2kHz，动态响应时间缩短40%。

6.2 非线性失真抑制

死区效应、管压降等非线性因素会导致波形失真。高级解决方案包括：

死区时间补偿：根据电流方向动态调整PWM边沿

c复制if(I_phase > 0) {
    T_on += T_deadtime;
} else {
    T_off += T_deadtime;
}

谐波注入：主动注入特定谐波抵消固有失真

某医疗电源项目采用这些方法后，在5%负载时的THD从5.3%降至2.1%，满足苛刻的医疗标准。
