台达PLC双轴圆弧插补在精密点胶中的应用与调试

1. 项目背景与需求分析

最近接了个新能源汽车马达点胶的工控项目，客户要求用台达AS228T中型PLC控制三轴模组实现精密点胶。听起来就是X/Y/Z三个轴配合运动嘛，但实际做起来才发现双轴圆弧插补的水有多深——特别是要保证0.5mm精度的圆形胶路时，参数配置差之毫厘，现场调试就能让你怀疑人生。

这个项目的核心硬件配置很典型：

• 控制端：威纶通TK8071IP触摸屏（以太网直连）
• 执行单元：台达AS228T PLC + 3个步进电机驱动轴
• 工艺要求：X/Y轴圆弧插补画圆，Z轴随动控制点胶高度

2. 硬件配置与运动控制架构

2.1 轴参数基础配置

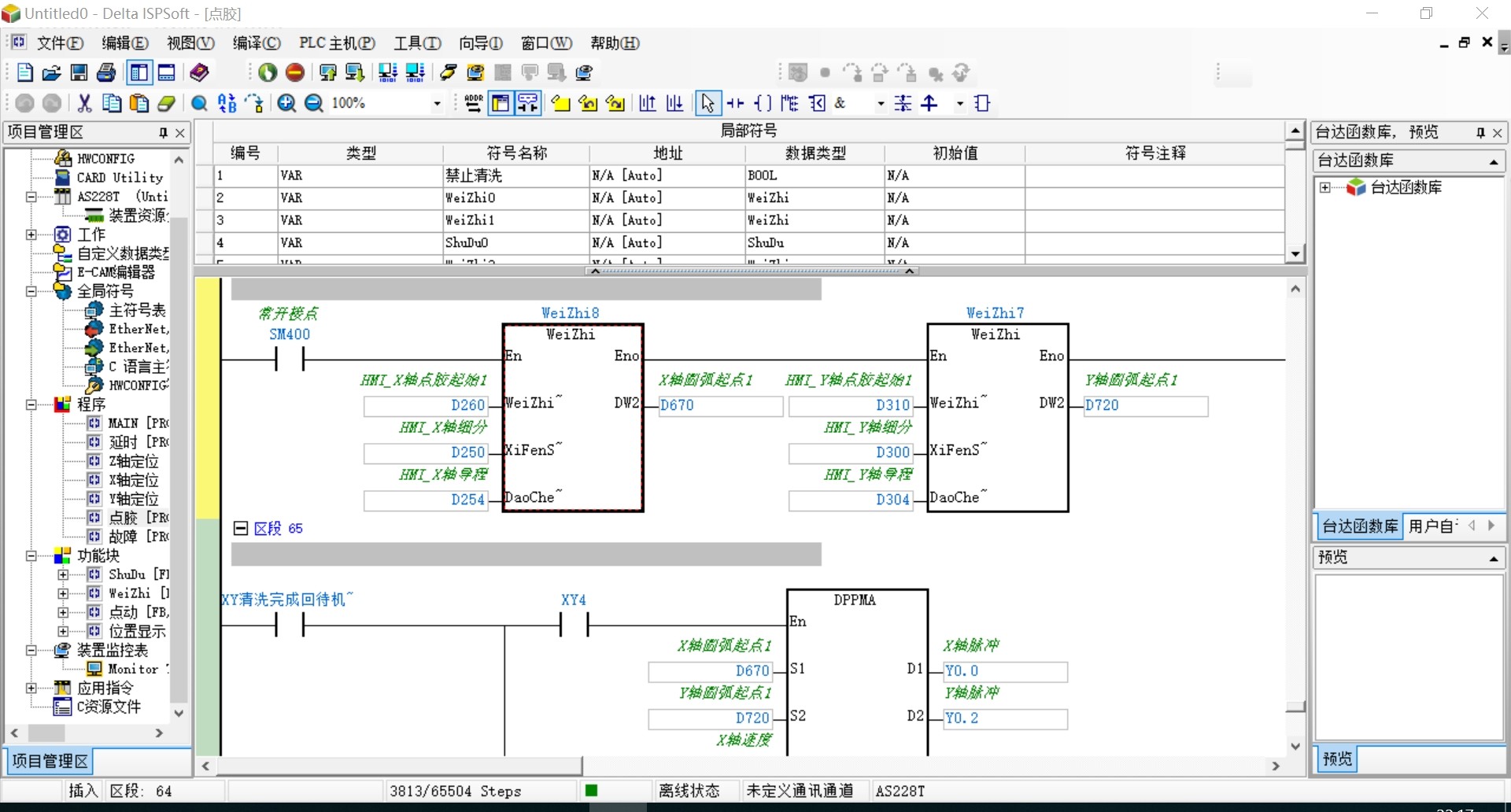

在ISPSoft里配置轴参数时，新手最容易栽在加减速设置上。比如最初我这样写梯形图：

ladder复制|--[MOV K2000 D100]------------------(Y轴加速度)
|--[MOV K1500 D101]------------------(Y轴减速度)
|--[MC_Power Axis:=Y轴 Enable:=1]----(上电使能)

现场调试时发现，当加速度设到2000mm/s²时，圆弧拐角会出现明显的胶线抖动。这是因为步进电机在高速变向时存在惯性过冲，就像开车急转弯会甩尾一样。

优化方案：

1. 采用分段速度控制：圆弧起始段用500mm/s，弧顶升到800mm/s，收尾再降回500mm/s
2. 在FB里嵌套速度渐变算法，通过D寄存器动态修改Velocity参数
3. 最终将加速度控制在800-1200mm/s²范围内（具体值需根据电机负载调整）

2.2 双轴协同控制要点

台达的圆弧插补指令MC_MoveCircular藏在运动控制函数块里，其核心参数配置如下：

ladder复制MC_MoveCircular(
    AxisGroup:=XY组,        // 必须预先绑定XY轴组
    CenterX:=W100,         // 圆心X坐标（相对值）
    CenterY:=W102,         // 圆心Y坐标（相对值）
    EndX:=W104,            // 终点X坐标（绝对值）
    EndY:=W106,            // 终点Y坐标（绝对值）
    Velocity:=500,         // 建议初始值300-600mm/s
    Direction:=2,          // 2=顺时针，1=逆时针
    BufferMode:=1);        // 1=平滑衔接下个动作

踩坑记录：调试时发现圆弧轨迹在第四象限总是跑偏，最后排查出是FB内部计算时没有清零原点补偿值。这就好比用圆规画圆时，圆心位置被偷偷偏移了几毫米。

3. 核心算法实现细节

3.1 圆弧插补的数学原理

台达的圆弧插补实际采用的是逐点比较法，其核心算法流程：

1. 根据圆心坐标(Cx,Cy)和终点(Ex,Ey)计算半径R
2. 确定当前点(Px,Py)到圆心的距离：d=√[(Px-Cx)²+(Py-Cy)²]
3. 计算偏差量：F=d²-R²
4. 根据F值决定下一步移动方向（X或Y轴）
5. 循环执行直到到达终点

关键参数换算公式：

• 圆心坐标 = (当前X + 偏移量, 当前Y + 偏移量)
• 终点坐标 = (起始点X + 直径, 起始点Y) // 完整圆的情况

3.2 Z轴压力反馈控制

为实现胶枪高度动态调节，我们采用带PID控制的闭环方案：

ladder复制|--[PID D200 D202 D204]--------------(压力反馈PID)
|--[MOV D210 D500]-------------------(输出到Z轴位置)
|--[CMP D500 K50]--------------------(高度限位保护)
|   |--[>]--[MOV K50 D500]-----------(强制限位)

调试技巧：

1. 将威纶通HMI的实时曲线功能映射到D200-D210寄存器
2. PID参数建议初始值：P=1.2, I=0.05, D=0.3
3. 胶枪高度波动应控制在±0.1mm范围内

4. 功能模块化设计

4.1 报警处理FB封装

将胶量检测与报警处理封装成标准功能块：

ladder复制|--[FB_胶量检测]-----------------------
|   |--[CMP D500 K100]------------(实际胶量)
|   |--[<=]--[SET M100]-----------(低胶量标志)
|   |--[CALL FB_报警处理 M100]----(调用报警子程序)

报警分级策略：

1. 预警级（M100）：胶量低于阈值20% → HMI弹窗提示
2. 急停级（M101）：胶量低于阈值50% → 暂停当前工序
3. 故障级（M102）：连续3次低胶量 → 触发设备急停

4.2 运动控制状态机

用SFC语言实现的状态机控制逻辑：

code复制S0: 初始化 → (启动信号) → S1
S1: X/Y轴归零 → (原点信号) → S2
S2: Z轴下降至待机高度 → (到位信号) → S3
S3: 执行圆弧插补 → (完成信号) → S4
S4: Z轴抬升 → (超时或急停) → S0

5. 调试问题全记录

5.1 典型故障排查表

5.2 车间调试实战经验

1. 原点校准技巧：

   • 先单轴手动模式定位到物理极限位
   • 用[MOV K0 Dxxx]将当前位置设为软件零点
   • 最后执行[MC_Home]指令完成校准

2. 胶枪防滴漏方案：

   • 在Z轴抬升前增加0.5秒延时
   • 运动过程中开启胶枪反向气压
   • 在HMI界面设置"回吸力度"参数(D550)

3. 威纶通HMI优化：

   ladder复制|--[MOV D100 HMI.数值显示1]------(实时速度显示)
   |--[MOV M10 HMI.按钮1]----------(急停按钮状态)


6. 不同品牌PLC对比

6.1 台达 vs 欧姆龙实现差异

6.2 选型建议

1. 预算有限且轨迹简单 → 台达AS系列
2. 需要复杂轨迹规划 → 欧姆龙NJ系列
3. 高同步要求场景 → 欧姆龙NX1P+EtherCAT

7. 项目优化方向

1. ST语言重构：

st复制// 圆弧插补ST实现示例
IF NOT bBusy THEN
    MC_MoveCircular(
        AxisGroup := 'XY_Group',
        CenterX := rCenterX,
        CenterY := rCenterY,
        Velocity := rSpeed,
        Direction := iDir,
        BufferMode := 1);
    bBusy := TRUE;
END_IF;

2. 工艺参数云存储：

   • 将最优参数保存在PLC的CF卡中
   • 通过HMI的配方功能调用不同产品参数

3. 预防性维护功能：

   • 累计运行时间统计(D800-D803)
   • 每500小时提示润滑保养(M200)
