Boost变换器作为最基本的DC-DC拓扑之一，其输出电压总是高于输入电压。在传统控制方案中，我们通常采用双环控制# 1. 概述

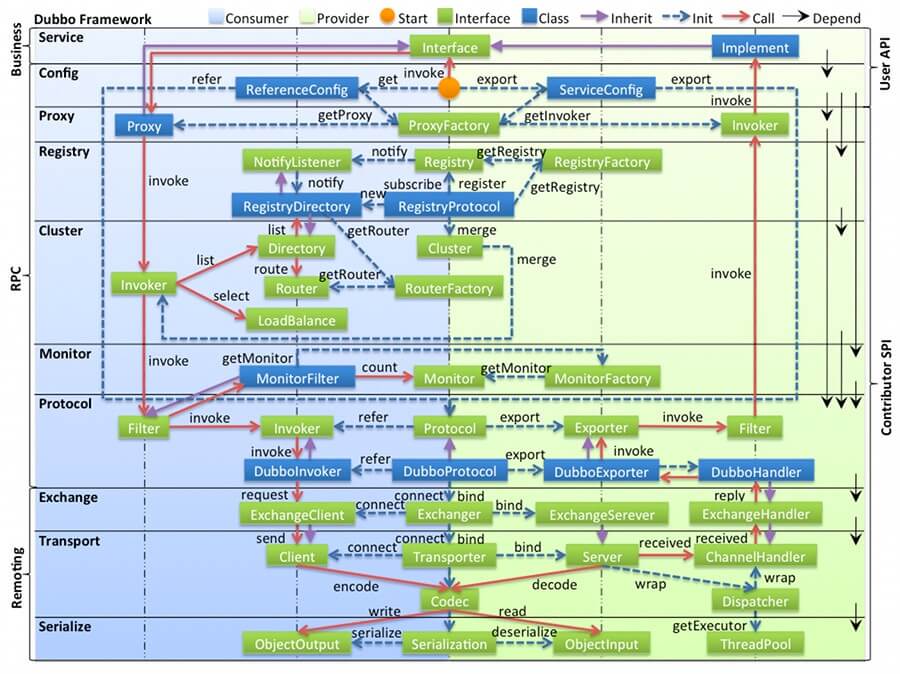

本文分享 Protocol 层。在 dubbo-rpc-api 模块，protocol 包下实现，如下图所示：

protocol 包

本文对应《Dubbo 开发指南 —— 协议扩展》文档。

2. Protocol

com.alibaba.dubbo.rpc.Protocol ，协议接口。代码如下：

Java复制@SPI("dubbo")
public interface Protocol {

    /**
     * 获取缺省端口，当用户没有配置端口时使用。
     *
     * @return 缺省端口
     */
    int getDefaultPort();

    /**
     * 暴露远程服务：<br>
     * 1. 协议在接收请求时，应记录请求来源方地址信息：RpcContext.getContext().setRemoteAddress();<br>
     * 2. export() 必须是幂等的，也就是暴露同一个 URL 的 Invoker 两次，和暴露一次没有区别。<br>
     * 3. export() 传入的 Invoker 由框架实现并传入，协议不需要关心。<br>
     *
     * @param <T> 服务的类型
     * @param invoker 服务的执行体
     * @return exporter 暴露服务的引用，用于取消暴露
     * @throws RpcException 当暴露服务出错时抛出，比如端口已占用
     */
    @Adaptive
    <T> Exporter<T> export(Invoker<T> invoker) throws RpcException;

    /**
     * 引用远程服务：<br>
     * 1. 当用户调用 refer() 所返回的 Invoker 对象的 invoke() 方法时，协议需相应执行同 URL 远端 export() 传入的 Invoker 对象的 invoke() 方法。<br>
     * 2. refer() 返回的 Invoker 由协议实现，协议通常需要在此 Invoker 中发送远程请求。<br>
     * 3. 当 url 中有设置 check=false 时，连接失败不能抛出异常，并内部自动恢复。<br>
     *
     * @param <T> 服务的类型
     * @param type 服务的类型
     * @param url 远程服务的URL地址
     * @return invoker 服务的本地代理
     * @throws RpcException 当连接服务提供方失败时抛出
     */
    @Adaptive
    <T> Invoker<T> refer(Class<T> type, URL url) throws RpcException;

    /**
     * 释放协议：<br>
     * 1. 取消该协议所有已经暴露和引用的服务。<br>
     * 2. 释放协议所占用的所有资源，比如连接和端口。<br>
     * 3. 协议在释放后，依然能暴露和引用新的服务。<br>
     */
    void destroy();

}

@SPI("dubbo") 注解，Dubbo SPI 拓展点，默认为 "dubbo" 协议。
@Adaptive 注解，基于 Dubbo SPI Adaptive 机制，加载对应的 Protocol 实现，使用 URL.protocol 属性。
#getDefaultPort() 方法，获得缺省端口。
#export(invoker) 方法，暴露远程服务。
- 幂等，任意暴露同一个服务，等价于暴露一次。例如，多次调用 #export(invoker) 方法，传入同一个 Invoker （例如，URL 相同），应该返回同一个 Exporter 对象。
#refer(url) 方法，引用远程服务。
#destroy() 方法，释放所有已经暴露和引用的服务，并且释放协议所占用的所有资源，例如连接和端口。

2.1 ProtocolListenerWrapper

com.alibaba.dubbo.rpc.protocol.ProtocolListenerWrapper ，实现 Protocol 接口，Protocol 监听器包装器实现类。代码如下：

Java复制public class ProtocolListenerWrapper implements Protocol {

    private final Protocol protocol;

    public ProtocolListenerWrapper(Protocol protocol) {
        if (protocol == null) {
            throw new IllegalArgumentException("protocol == null");
        }
        this.protocol = protocol;
    }

    public int getDefaultPort() {
        return protocol.getDefaultPort();
    }

    public <T> Exporter<T> export(Invoker<T> invoker) throws RpcException {
        // 注册中心
        if (Constants.REGISTRY_PROTOCOL.equals(invoker.getUrl().getProtocol())) {
            return protocol.export(invoker);
        }
        // 暴露服务，创建 Exporter 对象
        Exporter<T> exporter = protocol.export(invoker);
        // 获得 ExporterListener 数组
        List<ExporterListener> listeners = Collections.unmodifiableList(ExtensionLoader.getExtensionLoader(ExporterListener.class).getActivateExtension(invoker.getUrl(), Constants.EXPORTER_LISTENER_KEY));
        // 创建带 ExporterListener 的 Exporter 对象
        return new ListenerExporterWrapper<T>(exporter, listeners);
    }

    public <T> Invoker<T> refer(Class<T> type, URL url) throws RpcException {
        // 注册中心
        if (Constants.REGISTRY_PROTOCOL.equals(url.getProtocol())) {
            return protocol.refer(type, url);
        }
        // 引用服务
        Invoker<T> invoker = protocol.refer(type, url);
        // 获得 InvokerListener 数组
        List<InvokerListener> listeners = Collections.unmodifiableList(ExtensionLoader.getExtensionLoader(InvokerListener.class).getActivateExtension(url, Constants.INVOKER_LISTENER_KEY));
        // 创建带 InvokerListener 的 Invoker 对象
        return new ListenerInvokerWrapper<T>(invoker, listeners);
    }

    public void destroy() {
        protocol.destroy();
    }

}

protocol 属性，真正的 Protocol 对象。
#export(invoker) 方法，暴露服务。
- 第 14 行：当服务引用是注册中心时，直接暴露，无需加监听器。
- 第 17 行：调用 protocol#export(invoker) 方法，暴露服务，创建 Exporter 对象。
- 第 19 行：调用 ExtensionLoader#getActivateExtension(url, key, group) 方法，获得监听器数组。
- 第 21 行：创建带 ExporterListener 的 ListenerExporterWrapper 对象。
#refer(type, url) 方法，引用服务。
- 第 26 行：当服务引用是注册中心时，直接引用，无需加监听器。
- 第 29 行：调用 protocol#refer(type, url) 方法，引用服务，创建 Invoker 对象。
- 第 31 行：调用 ExtensionLoader#getActivateExtension(url, key, group) 方法，获得监听器数组。
- 第 33 行：创建带 InvokerListener 的 ListenerInvokerWrapper 对象。
#destroy() 方法，销毁真正的 Protocol 对象。

2.2 ProtocolFilterWrapper

com.alibaba.dubbo.rpc.protocol.ProtocolFilterWrapper ，实现 Protocol 接口，Protocol 过滤器包装器实现类。代码如下：

Java复制public class ProtocolFilterWrapper implements Protocol {

    private final Protocol protocol;

    public ProtocolFilterWrapper(Protocol protocol) {
        if (protocol == null) {
            throw new IllegalArgumentException("protocol == null");
        }
        this.protocol = protocol;
    }

    public int getDefaultPort() {
        return protocol.getDefaultPort();
    }

    public <T> Exporter<T> export(Invoker<T> invoker) throws RpcException {
        // 注册中心
        if (Constants.REGISTRY_PROTOCOL.equals(invoker.getUrl().getProtocol())) {
            return protocol.export(invoker);
        }
        // 建立带有 Filter 过滤链的 Invoker ，再暴露服务
        return protocol.export(buildInvokerChain(invoker, Constants.SERVICE_FILTER_KEY, Constants.PROVIDER));
    }

    public <T> Invoker<T> refer(Class<T> type, URL url) throws RpcException {
        // 注册中心
        if (Constants.REGISTRY_PROTOCOL.equals(url.getProtocol())) {
            return protocol.refer(type, url);
        }
        // 引用服务，并返回 Invoker 对象
        Invoker<T> invoker = protocol.refer(type, url);
        // 建立带有 Filter 过滤链的 Invoker
        return buildInvokerChain(invoker, Constants.REFERENCE_FILTER_KEY, Constants.CONSUMER);
    }

    public void destroy() {
        protocol.destroy();
    }

    /**
     * 创建带 Filter 链的 Invoker 对象
     *
     * @param invoker Invoker 对象
     * @param key 获取 URL 参数名
     * @param group 分组
     * @param <T> 泛型
     * @return Invoker 对象
     */
    private static <T> Invoker<T> buildInvokerChain(final Invoker<T> invoker, String key, String group) {
        Invoker<T> last = invoker;
        // 获得过滤器数组
        List<Filter> filters = Collections.unmodifiableList(ExtensionLoader.getExtensionLoader(Filter.class).getActivateExtension(invoker.getUrl(), key, group));
        // 倒序循环 Filter ，创建带 Filter 链的 Invoker 对象
        if (!filters.isEmpty()) {
            for (int i = filters.size() - 1; i >= 0; i--) {
                final Filter filter = filters.get(i);
                final Invoker<T> next = last;
                last = new Invoker<T>() {

                    public Class<T> getInterface() {
                        return invoker.getInterface();
                    }

                    public URL getUrl() {
                        return invoker.getUrl();
                    }

                    public boolean isAvailable() {
                        return invoker.isAvailable();
                    }

                    public Result invoke(Invocation invocation) throws RpcException {
                        return filter.invoke(next, invocation);
                    }

                    public void destroy() {
                        invoker.destroy();
                    }

                    @Override
                    public String toString() {
                        return invoker.toString();
                    }
                };
            }
        }
        return last;
    }

}

protocol 属性，真正的 Protocol 对象。
#export(invoker) 方法，暴露服务。
- 第 14 行：当服务引用是注册中心时，直接暴露，无需加过滤器。
- 第 17 行：调用 #buildInvokerChain(invoker, key, group) 方法，创建带 Filter 链的 Invoker 对象。
- 第 18 行：调用 protocol#export(invoker) 方法，暴露服务，创建 Exporter 对象。
#refer(type, url) 方法，引用服务。
- 第 22 行：当服务引用是注册中心时，直接引用，无需加过滤器。
- 第 25 行：调用 protocol#refer(type, url) 方法，引用服务，创建 Invoker 对象。
- 第 27 行：调用 #buildInvokerChain(invoker, key, group) 方法，创建带 Filter 链的 Invoker 对象。
#destroy() 方法，销毁真正的 Protocol 对象。
#buildInvokerChain(invoker, key, group) 方法，创建带 Filter 链的 Invoker 对象。
- 第 41 行：调用 ExtensionLoader#getActivateExtension(url, key, group) 方法，获得过滤器数组。
- 第 44 至 69 行：倒序循环 Filter ，创建带 Filter 链的 Invoker 对象。为什么是倒序？例如我们有过滤器如下：
  - A , B , C
  - 最终得到的过滤链如下：
  - A ( B ( C ( Invoker ) ) )

2.3 AbstractProtocol

com.alibaba.dubbo.rpc.protocol.AbstractProtocol ，实现 Protocol 接口，Protocol 抽象类。代码如下：

Java复制public abstract class AbstractProtocol implements Protocol {

    /**
     * Exporter 集合
     *
     * key: 服务键 {@link #serviceKey(URL)} 或 {@link URL#getServiceKey()} 。
     *      不同协议会不同
     */
    protected final Map<String, Exporter<?>> exporterMap = new ConcurrentHashMap<String, Exporter<?>>();
    /**
     * Invoker 集合
     */
    protected final Set<Invoker<?>> invokers = new ConcurrentHashSet<Invoker<?>>();

    public Collection<Exporter<?>> getExporters() {
        return Collections.unmodifiableCollection(exporterMap.values());
    }

    protected static String serviceKey(URL url) {
        return serviceKey(url.getPort(), url.getPath(), url.getParameter(Constants.VERSION_KEY), url.getParameter(Constants.GROUP_KEY));
    }

    protected static String serviceKey(int port, String serviceName, String serviceVersion, String serviceGroup) {
        return ProtocolUtils.serviceKey(port, serviceName, serviceVersion, serviceGroup);
    }

    @Override
    public void destroy() {
        // 销毁 exporter
        for (Exporter<?> exporter : exporterMap.values()) {
            exporter.destroy();
        }
        exporterMap.clear();
        // 销毁 invoker
        for (Invoker<?> invoker : invokers) {
            invoker.destroy();
        }
        invokers.clear();
    }

}

exporterMap 属性，Exporter 集合。其中 key 为服务键，不同协议会不同，例如：
- Dubbo Protocol 的 key = group/serviceName:serviceVersion:port 。
- 其他协议，例如 Injvm ，key = serviceName 。
invokers 属性，Invoker 集合。
#destroy() 方法，销毁所有 Exporter 和 Invoker 。

2.4 AbstractProxyProtocol

com.alibaba.dubbo.rpc.protocol.AbstractProxyProtocol ，实现 AbstractProtocol 抽象类，Proxy 协议抽象类。主要实现远程调用，基于动态代理，将远程调用转换成本地调用。

2.4.1 构造方法

Java复制/**
 * 需要代理的接口数组
 */
private final List<Class<?>> rpcInterfaces = new ArrayList<Class<?>>();
/**
 * 代理执行器
 */
private ProxyFactory proxyFactory;

public AbstractProxyProtocol() {
}

public AbstractProxyProtocol(Class<?>... interfaces) {
    for (Class<?> type : interfaces) {
        addRpcInterfaces(type);
    }
}

public void addRpcInterfaces(Class<?> type) {
    if (type != null && type.isInterface()) {
        rpcInterfaces.add(type);
    }
}

public void setProxyFactory(ProxyFactory proxyFactory) {
    this.proxyFactory = proxyFactory;
}

rpcInterfaces 属性，需要代理的接口数组。通过构造方法，或 #addRpcInterfaces(type) 方法，可以添加。在 #refer(type, url) 方法中，会使用到该属性。
proxyFactory 属性，代理执行器。通过 #setProxyFactory(proxyFactory) 方法，可以设置。目前有两种实现方式：
- JavassistProxyFactory
- JdkProxyFactory

2.4.2 export

Java复制@Override
@SuppressWarnings("unchecked")
public <T> Exporter<T> export(final Invoker<T> invoker) throws RpcException {
    // 获得服务键
    final String uri = serviceKey(invoker.getUrl());
    // 获得 Exporter 对象。若已经暴露，直接返回。
    Exporter<T> exporter = (Exporter<T>) exporterMap.get(uri);
    if (exporter != null) {
        return exporter;
    }
    // 创建 Runnable 对象
    final Runnable runnable = doExport(proxyFactory.getProxy(invoker, true), invoker.getInterface(), invoker.getUrl());
    // 创建 Exporter 对象
    exporter = new AbstractExporter<T>(invoker) {

        @Override
        public void unexport() {
            // 取消暴露
            super.unexport();
            exporterMap.remove(uri);
            // 执行取消暴露的回调
            if (runnable != null) {
                try {
                    runnable.run();
                } catch (Throwable t) {
                    logger.warn(t.getMessage(), t);
                }
            }
        }
    };
    // 添加到 Exporter 集合
    exporterMap.put(uri, exporter);
    return exporter;
}

第 5 行：调用 #serviceKey(url) 方法，获得服务键。
第 7 至 9 行：获得 Exporter 对象。若已经暴露，直接返回。
第 12 行：调用 ProxyFactory#getProxy(invoker) 方法，获得 Proxy 对象。

第 12 行：调用 #doExport(impl, type, url) 抽象方法，执行暴露服务，并返回取消暴露的回调 Runnable 。代码如下：

Java复制/**
 * 执行暴露服务
 *
 * @param impl 服务 Proxy 对象
 * @param type 服务接口
 * @param url URL
 * @param <T> 服务接口
 * @return 取消暴露的回调 Runnable
 * @throws RpcException 当发生异常
 */
protected abstract <T> Runnable doExport(T impl, Class<T> type, URL url) throws RpcException;

子类实现该方法，不同协议不同实现。例如，HTTP 协议，需要启动服务器，并暴露服务。而 Injvm 协议，内存中完成即可。

第 14 至 29 行：创建 Exporter 对象。实现 #unexport() 方法，取消暴露时，执行 runnable 的方法。
第 31 行：添加到 Exporter 集合。

2.4.3 refer

Java复制@Override
public <T> Invoker<T> refer(final Class<T> type, final URL url) throws RpcException {
    // 获得远程服务的 Proxy 对象
    final Invoker<T> target = proxyFactory.getInvoker(doRefer(type, url), type, url);
    // 创建 Invoker 对象
    Invoker<T> invoker = new AbstractInvoker<T>(type, url) {

        @Override
        protected Result doInvoke(Invocation invocation) throws Throwable {
            try {
                // 调用
                Result result = target.invoke(invocation);
                // 若返回结果带有异常，并且为本地做泛化调用，可能返回异常是远程的异常，通过序列化传输后，需要反序列化
                Throwable e = result.getException();
                if (e != null) {
                    for (Class<?> rpcInterface : rpcInterfaces) {
                        if (rpcInterface.isAssignableFrom(type)) {
                            try {
                                // 获得异常类
                                Throwable cause = e.getCause();
                                if (cause != null) {
                                    Class<?> cls = cause.getClass();
                                    // 非白名单的异常类，包装成 RuntimeException 返回
                                    if (!RpcUtils.isGenericReturnType(invocation.getReturnType()) && !cls.isArray() && !(cause instanceof RuntimeException) && !(cause instanceof IOException) && !cls.isAssignableFrom(RemoteException.class)) {
                                        return new RpcResult(new RuntimeException(StringUtils.toString(e)));
                                    }
                                }
                            } catch (Throwable t) {
                                logger.warn(t.getMessage(), t);
                            }
                            break;
                        }
                    }
                }
                return result;
            } catch (RpcException e) {
                // 若是业务性质的异常，直接抛出
                if (e.isBiz()) {
                    throw e;
                }
                // 抛出包装后的异常
                throw new RpcException("Failed to invoke remote service: " + url + ", cause: " + e.getMessage(), e);
            }
        }
    };
    // 添加到 Invoker 集合
    invokers.add(invoker);
    return invoker;
}

第 4 行：调用 #doRefer(type, url) 抽象方法，引用服务，并返回远程服务的 Service 对象。代码如下：

Java复制/**
 * 执行引用服务
 *
 * @param type 服务接口
 * @param url URL
 * @param <T> 服务接口
 * @return 远程服务的 Service 对象
 * @throws RpcException 当发生异常
 */
protected abstract <T> T doRefer(Class<T> type, URL url) throws RpcException;

子类实现该方法，不同协议不同实现。例如，HTTP 协议，需要发起远程调用。而 Injvm 协议，内存中完成即可。

第 5 行：调用 ProxyFactory#getInvoker(proxy, type, url) 方法，获得 Invoker 对象。通过该 Invoker 对象，使用者可以调用远程服务。
第 6 至 44 行：创建 Invoker 对象。通过该 Invoker 对象，使用者可以调用远程服务。
- 第 13 行：调用 target#invoke(invocation) 方法，调用远程服务。
- 第 15 至 32 行：若返回结果带有异常，并且为本地做泛化调用，可能返回异常是远程的异常，通过序列化传输后，需要反序列化。并且，非白名单的异常类，包装成 RuntimeException 返回。白名单如下：
  - java.lang.RuntimeException
  - java.io.IOException
  - java.lang.Exception
  - java.lang.Throwable
  - java.lang.Error
  - java.lang.RemoteException
- 第 36 至 39 行：若是业务性质的异常，直接抛出。
- 第 41 行：若是非业务性质的异常，包装成 RpcException 异常抛出。
第 46 行：添加到 Invoker 集合。

3. Exporter

com.alibaba.dubbo.rpc.Exporter ，Exporter 接口。代码如下：

Java复制public interface Exporter<T> {

    /**
     * get invoker.
     *
     * 获得 Invoker 对象
     *
     * @return invoker
     */
    Invoker<T> getInvoker();

    /**
     * unexport.
     *
     * 取消暴露服务
     *
     * @throws UnsupportedOperationException 当不支持时，抛出该异常
     */
    void unexport();

}

Exporter 内嵌 Invoker 对象。
可以通过 #unexport() 方法，取消暴露服务。

3.1 AbstractExporter

com.alibaba.dubbo.rpc.protocol.AbstractExporter ，实现 Exporter 接口，Exporter 抽象类。代码如下：

Java复制public abstract class AbstractExporter<T> implements Exporter<T> {

    protected final Logger logger = LoggerFactory.getLogger(getClass());
    /**
     * Invoker 对象
     */
    private final Invoker<T> invoker;
    /**
     * 是否取消暴露服务
     */
    private volatile boolean unexported = false;

    public AbstractExporter(Invoker<T> invoker) {
        if (invoker == null) {
            throw new IllegalStateException("service invoker == null");
        }
        if (invoker.getInterface() == null) {
            throw new IllegalStateException("service type == null");
        }
        if (invoker.getUrl() == null) {
            throw new IllegalStateException("service url == null");
        }
        this.invoker = invoker;
    }

    @Override
    public Invoker<T> getInvoker() {
        return invoker;
    }

    @Override
    public void unexport() {
        // 已经取消暴露，直接返回
        if (unexported) {
            return;
        }
        // 设置取消暴露
        unexported = true;
        // 销毁 Invoker
        getInvoker().destroy();
    }

    @Override
    public String toString() {
        return getInvoker().toString();
    }

}

3.2 ListenerExporterWrapper

com.alibaba.dubbo.rpc.listener.ListenerExporterWrapper ，实现 Exporter 接口，Exporter 监听器包装器实现类。代码如下：

Java复制public class ListenerExporterWrapper<T> implements Exporter<T> {

    /**
     * 真实的 Exporter 对象
     */
    private final Exporter<T> exporter;
    /**
     * Exporter 监听器数组
     */
    private final List<ExporterListener> listeners;

    public ListenerExporterWrapper(Exporter<T> exporter, List<ExporterListener> listeners) {
        if (exporter == null) {
            throw new IllegalArgumentException("exporter == null");
        }
        this.exporter = exporter;
        this.listeners = listeners;
        // 执行监听器
        if (listeners != null && !listeners.isEmpty()) {
            RuntimeException exception = null;
            for (ExporterListener listener : listeners) {
                if (listener != null) {
                    try {
                        listener.exported(this);
                    } catch (RuntimeException t) {
                        logger.error(t.getMessage(), t);
                        exception = t;
                    }
                }
            }
            if (exception != null) {
                throw exception;
            }
        }
    }

    @Override
    public Invoker<T> getInvoker() {
        return exporter.getInvoker();
    }

    @Override
    public void unexport() {
        try {
            exporter.unexport();
        } finally {
            // 执行监听器
            if (listeners != null && !listeners.isEmpty()) {
                RuntimeException exception = null;
                for (ExporterListener listener : listeners) {
                    if (listener != null) {
                        try {
                            listener.unexported(this);
                        } catch (RuntimeException t) {
                            logger.error(t.getMessage(), t);
                            exception = t;
                        }
                    }
                }
                if (exception != null) {
                    throw exception;
                }
            }
        }
    }

}

exporter 属性，真实的 Exporter 对象。
listeners 属性，Exporter 监听器数组。
构造方法，循环 listeners ，执行 ExporterListener#exported(exporter) 方法。
#unexport() 方法，循环 listeners ，执行 ExporterListener#unexported(exporter) 方法。

3.2.1 ExporterListener

com.alibaba.dubbo.rpc.ExporterListener ，Exporter 监听器接口。代码如下：

Java复制@SPI
public interface ExporterListener {

    /**
     * The exporter exported.
     *
     * 当服务暴露完成
     *
     * @param exporter
     * @throws RpcException
     * @see com.alibaba.dubbo.rpc.Protocol#export(Invoker)
     */
    void exported(Exporter<?> exporter) throws RpcException;

    /**
     * The exporter unexported.
     *
     * 当服务取消暴露完成
     *
     * @param exporter
     * @throws RpcException
     * @see com.alibaba.dubbo.rpc.Exporter#unexport()
     */
    void unexported(Exporter<?> exporter);

}

3.2.2 ExporterListenerAdapter

com.alibaba.dubbo.rpc.listener.ExporterListenerAdapter ，实现 ExporterListener 接口，ExporterListener 适配器抽象类。代码如下：

Java复制public abstract class ExporterListenerAdapter implements ExporterListener {

    public void exported(Exporter<?> exporter) throws RpcException {
    }

    public void unexported(Exporter<?> exporter) throws RpcException {
    }

}

3.3 DubboExporter

com.alibaba.dubbo.rpc.protocol.dubbo.DubboExporter ，实现 AbstractExporter 抽象类，Dubbo Exporter 实现类。代码如下：

Java复制public class DubboExporter<T> extends AbstractExporter<T> {

    /**
     * 服务键
     */
    private final String key;
    /**
     * Exporter 集合
     *
     * key: 服务键
     *
     * 在 {@link DubboProtocol#exporterMap}
     */
    private final Map<String, Exporter<?>> exporterMap;

    public DubboExporter(Invoker<T> invoker, String key, Map<String, Exporter<?>> exporterMap) {
        super(invoker);
        this.key = key;
        this.exporterMap = exporterMap;
    }

    @Override
    public void unexport() {
        // 取消暴露
        super.unexport();
        // 移除
        exporterMap.remove(key);
    }

}

key 属性，服务键。
exporterMap 属性，Exporter 集合，在 DubboProtocol#exporterMap 属性。
#unexport() 方法，取消暴露，并移除自己到 exporterMap 中。

4. Invoker

com.alibaba.dubbo.rpc.Invoker ，Invoker 接口。代码如下：

Java复制public interface Invoker<T> extends Node {

    /**
     * get service interface.
     *
     * 获得服务接口
     *
     * @return service interface.
     */
    Class<T> getInterface();

    /**
     * invoke.
     *
     * 调用服务
     *
     * @param invocation
     * @return result
     * @throws RpcException
     */
    Result invoke(Invocation invocation) throws RpcException;

}

Invoker 是服务域，它是 Dubbo 的核心模型，其它模型都向它靠扰，或转换成它。
它代表一个可执行体，可向它发起 invoke 调用。
它有可能是一个本地的实现，也可能是一个远程的实现，还可能一个集群实现。

4.1 AbstractInvoker

com.alibaba.dubbo.rpc.protocol.AbstractInvoker ，实现 Invoker 接口，Invoker 抽象类。代码如下：

Java复制public abstract class AbstractInvoker<T> implements Invoker<T> {

    protected final Logger logger = LoggerFactory.getLogger(getClass());
    /**
     * 服务类型
     */
    private final Class<T> type;
    /**
     * URL 对象
     */
    private final URL url;
    /**
     * 公用的隐式传参。在 {@link #invoke(Invocation)} 方法中使用。
     */
    private final Map<String, String> attachment;
    /**
     * 是否可用
     */
    private volatile boolean available = true;
    /**
     * 是否销毁
     */
    private volatile boolean destroyed = false;

    public AbstractInvoker(Class<T> type, URL url) {
        this(type, url, (Map<String, String>) null);
    }

    public AbstractInvoker(Class<T> type, URL url, String[] keys) {
        this(type, url, convertAttachment(url, keys));
    }

    public AbstractInvoker(Class<T> type, URL url, Map<String, String> attachment) {
        if (type == null) {
            throw new IllegalArgumentException("service type == null");
        }
        if (url == null) {
            throw new IllegalArgumentException("service url == null");
        }
        this.type = type;
        this.url = url;
        this.attachment = attachment == null ? null : Collections.unmodifiableMap(attachment);
    }

    private static Map<String, String> convertAttachment(URL url, String[] keys) {
        if (keys == null || keys.length == 0) {
            return null;
        }
        Map<String, String> attachment = new HashMap<String, String>();
        // 遍历 key ，获得对应的属性值
        for (String key : keys) {
            String value = url.getParameter(key);
            if (value != null && value.length() > 0) {
                attachment.put(key, value);
            }
        }
        return attachment;
    }

    @Override
    public Class<T> getInterface() {
        return type;
    }

    @Override
    public URL getUrl() {
        return url;
    }

    @Override
    public boolean isAvailable() {
        return available;
    }

    protected void setAvailable(boolean available) {
        this.available = available;
    }

    @Override
    public void destroy() {
        if (destroyed) {
            return;
        }
        destroyed = true;
        setAvailable(false);
    }

    public boolean isDestroyed() {
        return destroyed;
    }

    @Override
    public String toString() {
        return getInterface() + " -> " + (getUrl() == null ? "" : getUrl().toString());
    }

    @Override
    public Result invoke(Invocation inv) throws RpcException {
        if (destroyed) {
            throw new RpcException("Rpc invoker for service " + this + " on consumer " + NetUtils.getLocalHost()
                    + " is DESTROYED, can not be invoked any more!");
        }
        // 创建 RpcInvocation 对象
        RpcInvocation invocation = (RpcInvocation) inv;
        // 设置 `invoker` 属性
        invocation.setInvoker(this);
        // 添加公用的隐式传参
        if (attachment != null && attachment.size() > 0) {
            invocation.addAttachmentsIfAbsent(attachment);
        }
        // 添加自定义的隐式传参
        Map<String, String> contextAttachments = RpcContext.getContext().getAttachments();
        if (contextAttachments != null && contextAttachments.size() != 0) {
            invocation.addAttachments(contextAttachments);
        }
        // 设置 `async=true` ，若为异步方法
        if (getUrl().getMethodParameter(invocation.getMethodName(), Constants.ASYNC_KEY, false)) {
            invocation.setAttachment(Constants.ASYNC_KEY, Boolean.TRUE.toString());
        }
        RpcUtils.attachInvocationIdIfAsync(getUrl(), invocation);

        try {
            // 执行调用
            return doInvoke(invocation);
        } catch (InvocationTargetException e) { // biz exception
            Throwable te = e.getTargetException();
            if (te == null) {
                return new RpcResult(e);
            } else {
                if (te instanceof RpcException) {
                    ((RpcException) te).setCode(RpcException.BIZ_EXCEPTION);
                }
                return new RpcResult(te);
            }
        } catch (RpcException e) {
            if (e.isBiz()) {
                return new RpcResult(e);
            } else {
                throw e;
            }
        } catch (Throwable e) {
            return new RpcResult(e);
        }
    }

    protected abstract Result doInvoke(Invocation invocation) throws Throwable;

}

type 属性，服务接口。
url 属性，服务提供者 URL 。
attachment 属性，公用的隐式传参。在 #invoke(invocation) 方法中，会添加到 Invocation.attachments 属性中。
available 属性，是否可用。
destroyed 属性，是否销毁。
#invoke(invocation) 方法，通用的执行调用

Dubbo协议层解析：Protocol与Invoker设计
