TBOX系统架构设计：从模块划分到动态协作的进阶实践

1. 从一次架构讨论引发的思考

去年冬天的一个下午，我和一位多年未见的老友在咖啡馆闲聊。他是某知名车企的电子架构专家，当话题转到系统架构设计时，我兴致勃勃地展示了引以为傲的TBOX软件架构图——那个精心绘制的分层模块图。没想到，他只用三句话就点破了这个架构图的局限性：

"你这只能算是业务模块划分图，离完整的架构描述还差得远。"

这句话像一盆冷水浇醒了我。作为有五年TBOX开发经验的工程师，我突然意识到自己长期陷入了一个典型误区：把分层模块图等同于系统架构。这次对话促使我重新思考什么才是真正有效的架构表达方式。

2. 系统上下文图：划定你的战场

2.1 为什么需要上下文图

在车载通信领域，TBOX（Telematics BOX）作为车辆与外界通信的枢纽，从来不是孤立存在的。它需要与至少6类外部系统交互：

• 车机（IVI）
• 车身控制器（BCM）
• 云平台（TSP）
• 诊断设备
• 蜂窝网络
• 蓝牙/Wi-Fi设备

传统的分层架构图完全无法体现这些关键外部依赖。这就好比只描述发动机的内部结构，却不说明它需要连接变速箱、油箱和传动轴。

2.2 绘制技巧与实例

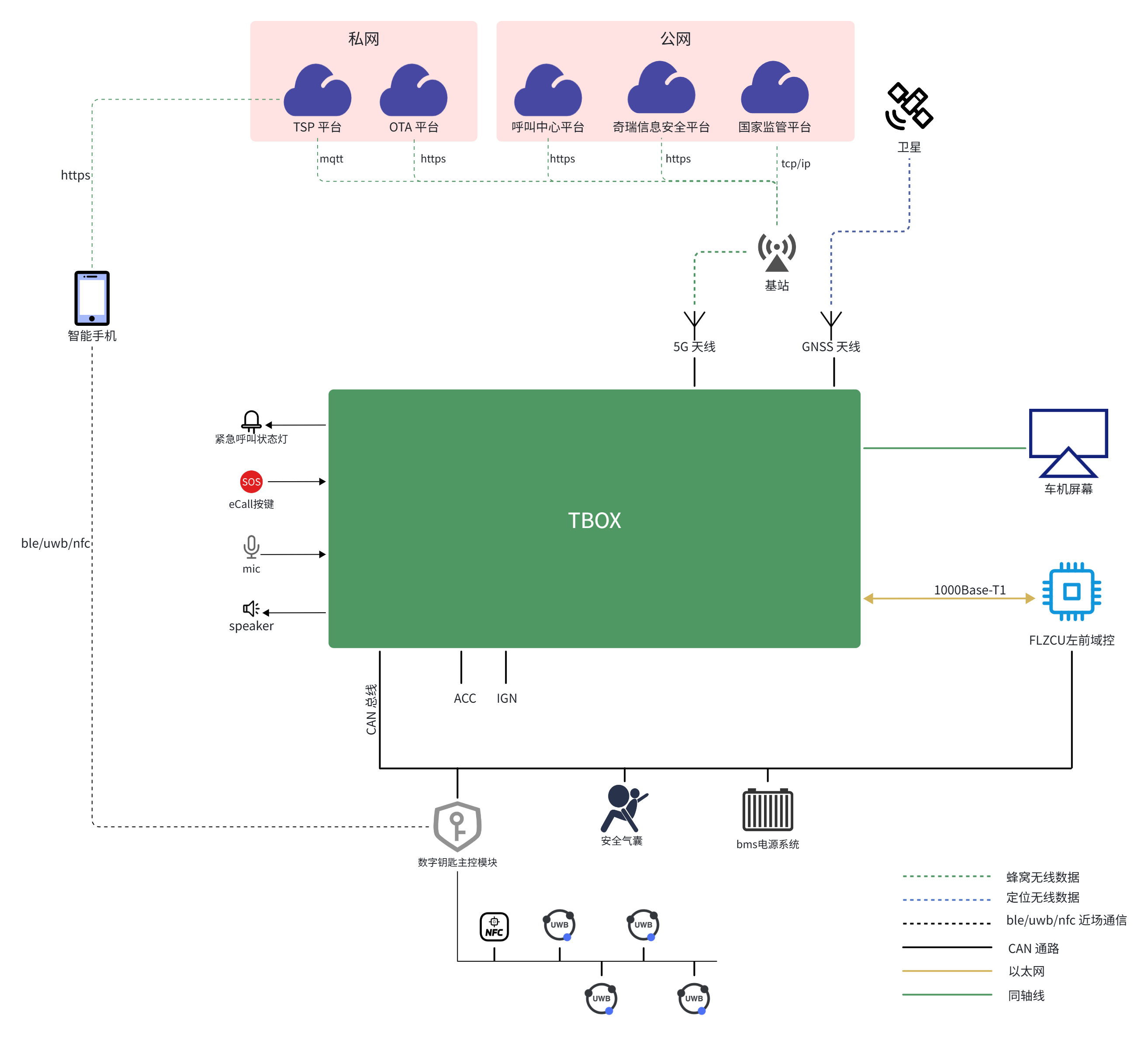

我改进后的上下文图（如图1）遵循以下原则：

1. 将TBOX置于中心位置
2. 外部实体按功能域分组排列
3. 连接线标注协议类型（CAN/HTTP/MQTT等）
4. 用不同线型区分实时性要求

实践心得：在评审会上，这张图让产品经理和硬件工程师立即理解了系统边界，减少了30%的接口定义争议。

3. 分层架构的进阶表达

3.1 传统分层图的局限

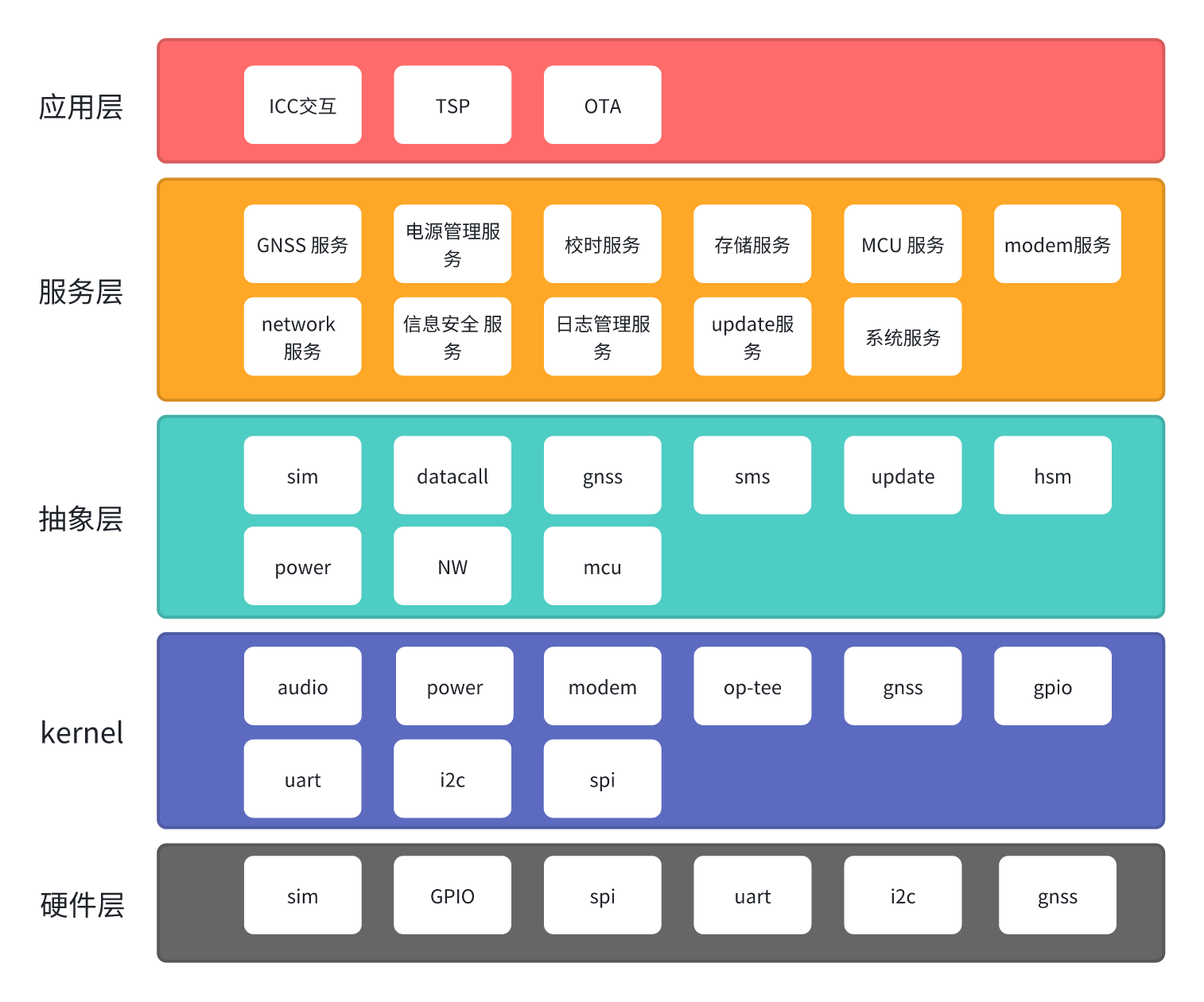

原始的分层架构图（如图2）虽然清晰地展示了应用层、服务层、HAL层和驱动层的垂直关系，但存在两个致命缺陷：

1. 同层模块间的协作关系缺失
2. 关键数据流向不明确

3.2 改进方案：逻辑架构+交互示意

我采用双视图互补的方案：

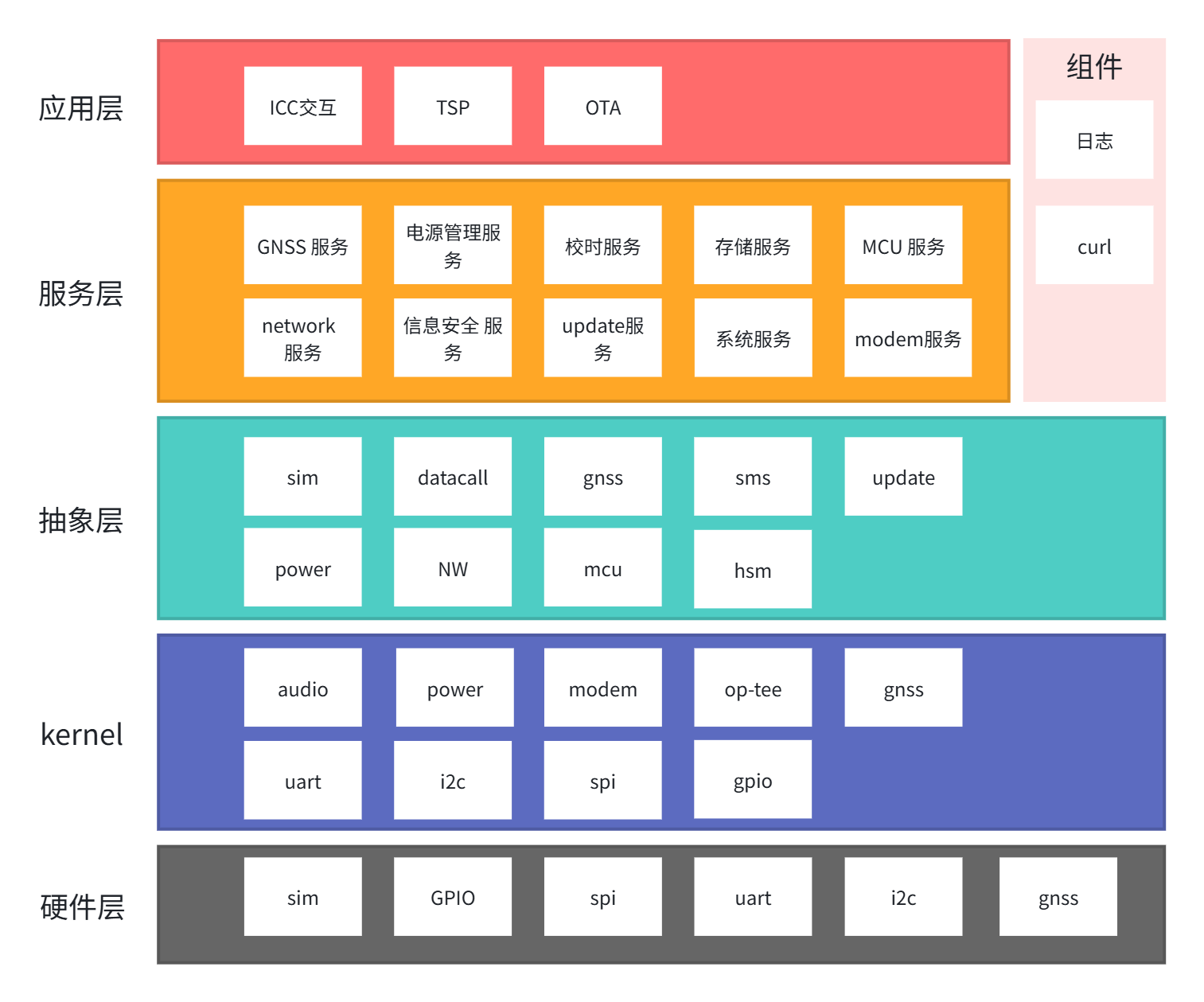

3.2.1 逻辑架构图（图3）

• 保留分层结构
• 增加模块间接口定义
• 用颜色区分功能域（网络/安全/诊断等）

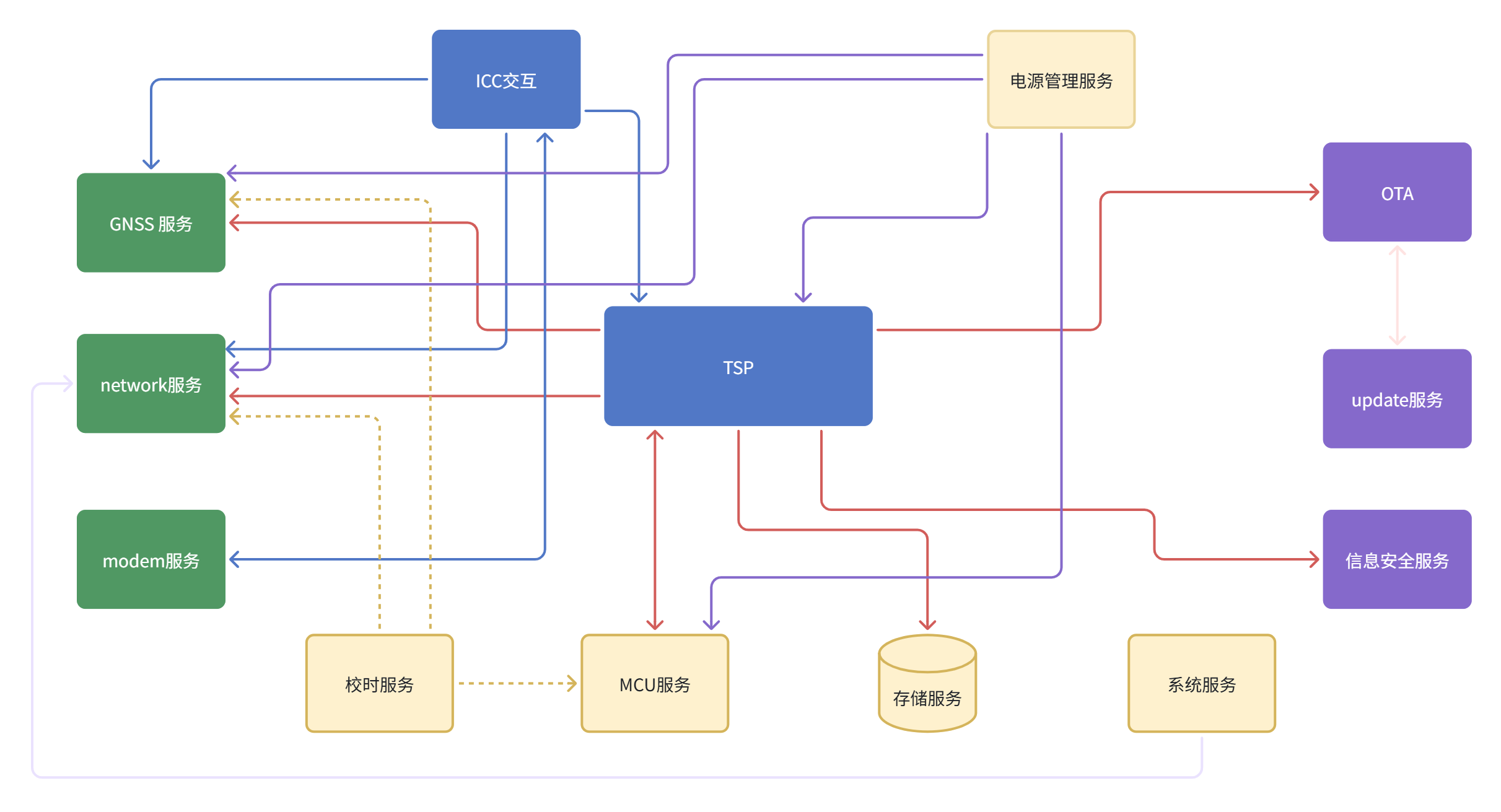

3.2.2 核心交互图（图4）

• 聚焦5-8个核心模块
• 放射状布局突显数据枢纽
• 实线/虚线区分同步/异步调用

避坑指南：交互图不宜超过15个元素，否则会重蹈"蜘蛛网图"的覆辙。建议为不同受众准备不同详略版本的图纸。

4. 让架构动起来：序列图实践

4.1 为什么要动态展示

在远程升级（OTA）场景中，至少有12个模块会参与交互。静态架构图根本无法体现：

• 调用时序关系
• 异常处理路径
• 超时重试机制

4.2 典型流程示例：远程控制

以车门解锁为例（如图5），完整的时序包括：

1. 云端指令接收（HTTP）
2. 安全认证（TLS+数字签名）
3. 车身指令转发（CAN）
4. 执行结果回传

4.3 绘制技巧

1. 按模块分层排列参与者
2. 用组合片段表示异常分支
3. 标注关键时间约束（如CAN响应<200ms）
4. 用不同颜色区分正常/异常流

5. 架构表达的三重境界

经过这次重构，我总结出架构表达的三个层次：

1. 基础层：模块划分（What）

   • 有哪些组件
   • 功能职责是什么

2. 进阶层：静态关系（How）

   • 组件如何连接
   • 接口如何定义

3. 大师层：动态协作（Why）

   • 为何这样设计
   • 如何应对变化

在TBOX项目中，这三种视图分别服务于不同角色：

• 上下文图 → 产品经理/硬件工程师
• 逻辑架构 → 软件开发/测试工程师
• 序列图 → 系统架构/集成工程师

6. 工具链推荐与协作实践

6.1 绘图工具选型

• Enterprise Architect：适合复杂系统，支持架构视图联动
• Draw.io：轻量级协作，版本控制友好
• PlantUML：代码化设计，适合敏捷团队

6.2 版本管理策略

1. 架构图与代码库同步更新
2. 每次迭代保留历史版本
3. 使用语义化命名（如TBOX_Arch_v2.3_2024Q3）

6.3 评审最佳实践

• 前期：用上下文图对齐业务边界
• 中期：用逻辑架构图评审模块设计
• 后期：用序列图验证关键流程

7. 常见问题与解决方案

7.1 问题：架构图过于复杂

解决方案：

• 遵循"7±2法则"（每图5-9个元素）
• 建立视图层级（总览图→子模块图）
• 使用工具的书签/图层功能

7.2 问题：与实现偏离

应对措施：

• 每周架构走查（Architecture Walkthrough）
• 在代码注释中引用架构图编号
• 建立架构守护自动化检查

7.3 问题：跨团队理解不一致

改进方案：

• 为不同角色准备视图包
• 录制5分钟架构讲解视频
• 制作交互式架构文档（如使用GitBook）

8. 从TBOX案例到通用方法论

这套方法不仅适用于车载系统，经过多个项目的验证，我提炼出通用架构表达框架：

1. 划定边界（Context Diagram）

   • 识别所有外部参与者
   • 明确输入/输出物

2. 分解结构（Logical View）

   • 定义架构风格（分层/微服务等）
   • 制定交互规则

3. 演示场景（Scenario View）

   • 选取3-5个关键用例
   • 展示典型/异常流程

4. 验证质量（Quality View）

   • 标注关键质量属性（性能/安全等）
   • 提供验证指标

在智能硬件领域，这个框架的适配率高达90%。关键在于根据领域特点调整视图比重——比如IoT设备更强调状态迁移图，而企业应用则需要丰富的部署图。

9. 个人实践心得

三年间，这套方法帮我完成了：

• 5个TBOX项目的架构设计
• 3次成功的架构重构
• 20+次高效的技术评审

最深刻的体会是：好的架构表达不是追求图纸的美观，而是建立精准的沟通语言。当测试工程师能看着序列图设计用例，当新人能通过架构图快速上手模块开发，这才是真正的成功。

最后分享一个实用技巧：在图纸边缘保留"设计决策记录"区块，简要说明每个关键选择的原因（如为什么选择MQTT而非HTTP）。这能为后续维护节省大量沟通成本。
