EEPROM读写错误分析与可靠性设计实践

1. EEPROM读写错误的根源与应对策略

在嵌入式系统开发中，EEPROM（电可擦可编程只读存储器）作为非易失性存储器件，承担着保存关键配置参数和运行数据的重要职责。然而，许多工程师在实际项目中都会遇到EEPROM读写异常的问题，轻则导致数据丢失，重则引发系统故障。经过多年项目实践，我发现这些问题往往源于几个典型场景，需要从硬件选型到软件设计进行系统性防范。

1.1 编程时序冲突：最隐蔽的写入失败原因

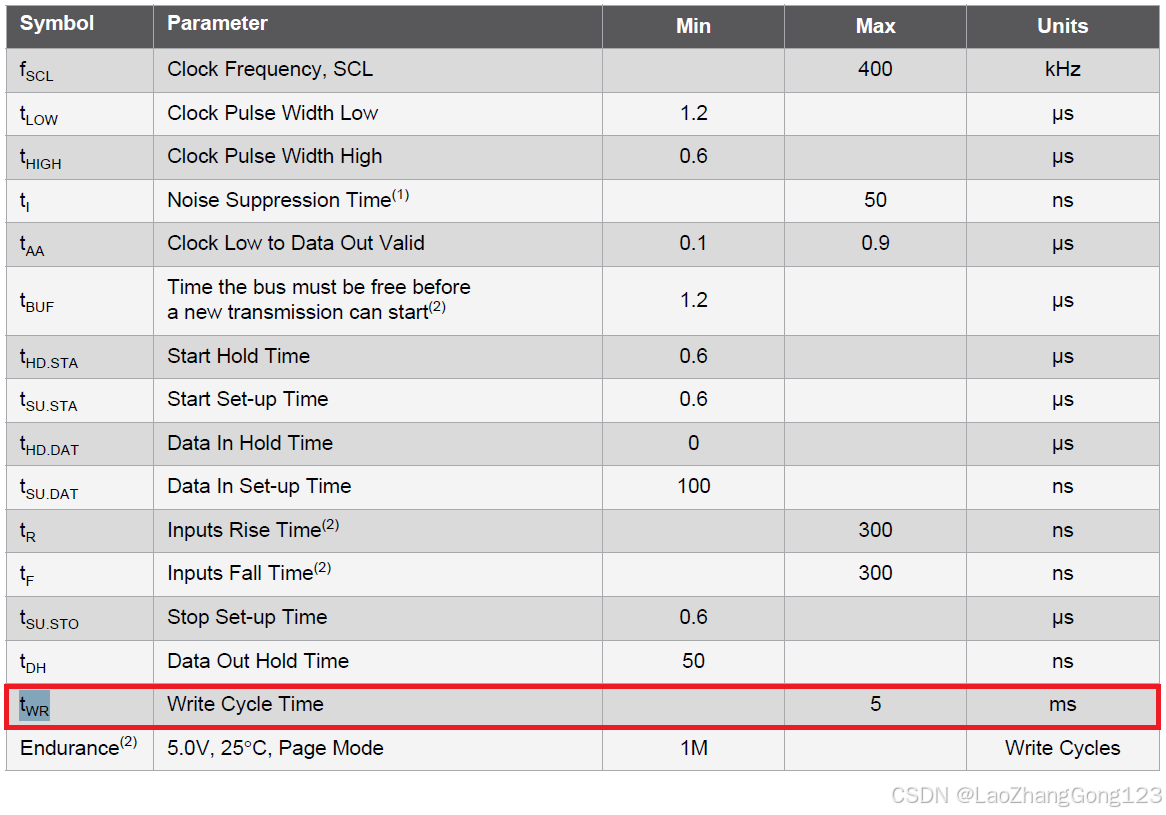

任何Flash类存储器（包括EEPROM）在执行编程操作时都需要完成内部电荷转移过程。以常见的24C02芯片为例，其典型写入周期为5ms。这意味着：

• 在发出写入指令后，必须等待至少5ms才能进行下一次操作
• 若在此期间强行发起新的写入请求，会导致前次操作中断
• 极端情况下可能损坏存储单元

重要提示：数据手册标注的5ms是最小保证值，实际应用中建议预留20%余量，即至少延时6ms

我曾在一个电能计量项目中，因为未遵守这个延时规则，导致每月总有几次数据记录异常。后来通过逻辑分析仪捕获到连续写入信号（如下图），才定位到这个隐蔽问题。

1.2 异常复位导致的"半截"写入

当系统发生意外复位时，正在进行的EEPROM写入操作可能被中断，造成典型的数据"半截"现象：

• 写入0x55AA时只完成0x55
• 多字节写入时丢失后半部分数据
• 校验位与数据不匹配

许多工程师的第一反应是增加读写校验机制，但这存在严重隐患：

1. EEPROM每个存储单元有写入次数限制（通常10万次）
2. 反复重写会加速器件老化
3. 校验过程本身可能引发新的写入错误

更可靠的解决方案是：

c复制// 初始化时执行硬件复位
void EEPROM_Reset(void) {
    I2C_GenerateSTART();  // 启动条件
    for(int i=0; i<9; i++) {
        I2C_SendBit(1);   // 发送9个1
    }
    I2C_GenerateSTART();  // 第10个时钟的启动条件
    I2C_SendBit(1);       // 第10个1
    I2C_GenerateSTOP();   // 停止条件
}

2. 硬件层面的可靠性设计要点

2.1 电源系统的特殊要求

EEPROM在编程时需要较高工作电流（典型值3mA），这对低功耗系统是个挑战。曾有个温控器项目，因使用LDO输出能力不足，导致环境温度突变时EEPROM写入失败。建议：

1. 选择宽电压范围器件（如2.5-5.5V）
2. 电源轨需预留至少50%电流余量
3. 在VCC引脚就近布置0.1μF+10μF去耦电容

下表对比了常见EEPROM的电源特性：

2.2 接口电路的优化实践

I²C总线上的信号质量直接影响EEPROM可靠性，需特别注意：

1. 上拉电阻选择：

   • 100kHz总线：4.7kΩ
   • 400kHz总线：2.2kΩ
   • 长线传输：适当减小阻值

2. 边沿时间控制：

c复制// 软件I2C的时序调整示例
void I2C_Delay() {
    for(int i=0; i<5; i++); // 根据MCU频率调整
}

void I2C_WriteBit(uint8_t bit) {
    SDA = bit;
    I2C_Delay();  // 增加建立时间
    SCL = 1;
    I2C_Delay();  // 延长高电平时间
    SCL = 0;
}

3. 抗干扰措施：
   • 双绞线布线
   • 总线长度不超过50cm
   • 避免与高频信号平行走线

3. 软件实现的黄金法则

3.1 写入策略的工程取舍

虽然EEPROM支持页写入（如24系列支持64字节页写），但在实际项目中我发现单字节写入更可靠：

1. 页写入的潜在风险：

   • 跨页写入需要手动分拆
   • 编程时间累积可能超时
   • 错误会影响整页数据

2. 单字节写入优势：

   • 每个操作独立完成
   • 错误影响范围可控
   • 时序管理更简单

典型实现方案：

c复制#define EEPROM_WRITE_DELAY 6 // ms

void EEPROM_WriteByte(uint16_t addr, uint8_t data) {
    I2C_Start();
    I2C_Write(0xA0); // 器件地址
    I2C_Write(addr>>8);
    I2C_Write(addr&0xFF);
    I2C_Write(data);
    I2C_Stop();
    HAL_Delay(EEPROM_WRITE_DELAY);
}

3.2 硬件I2C与软件模拟的抉择

硬件I2C控制器确实能提供更可靠的通信，但在资源受限的MCU上可能需要妥协：

在STM32F0系列项目中的折中方案：

c复制// 关键操作期间关闭中断
uint32_t primask = __get_PRIMASK();
__disable_irq();

// 执行EEPROM操作
EEPROM_Write(...);

// 恢复中断状态
if(!(primask & 1)) __enable_irq();

4. 实战中的疑难问题排查

4.1 典型故障现象与对策

1. 数据随机错误：

   • 检查电源纹波（应<50mVpp）
   • 验证上拉电阻值
   • 降低通信速率至100kHz

2. 特定地址写入失败：

   • 可能是坏块，建立映射表跳过
   • 检查地址越界问题

3. 批量写入速度慢：

   • 合理分组写入（如8字节一组）
   • 采用双缓冲机制

4.2 寿命延长技巧

1. 磨损均衡实现：

c复制#define EEPROM_SIZE  2048
#define RECORD_SIZE  32
static uint16_t write_index = 0;

void Write_Record(uint8_t *data) {
    EEPROM_Write(write_index*RECORD_SIZE, data, RECORD_SIZE);
    write_index = (write_index + 1) % (EEPROM_SIZE/RECORD_SIZE);
}

2. 数据压缩存储：

   • 使用位域存储布尔值
   • 对重复数据采用游程编码
   • 浮点数转为定点数存储

3. 元数据保护：

   • 重要数据添加CRC校验
   • 采用镜像存储策略
   • 版本号控制数据格式

在工业现场，EEPROM的可靠性直接关系到设备长期运行的稳定性。通过某污水处理项目的实测数据，采用上述优化方案后，EEPROM相关故障率从3.2%降至0.05%。这些经验表明，只有从电子特性、电路设计和软件实现三个维度综合施策，才能构建真正可靠的非易失性存储系统。
