风机控制系统架构与核心算法解析

chao wang

1. 远景风机控制系统架构解析

远景能源的风机控制系统采用了典型的三层架构设计，这种分层模式在工业控制领域被称为"感知-决策-执行"闭环体系。就像千层饼一样，每一层都有其独特的风味和功能。

1.1 感知层：数据饕餮的盛宴

感知层相当于整个系统的味蕾，负责采集各种传感器数据。在风机系统中，这包括：

振动传感器（采样率通常为1-10kHz）
风速风向仪（超声波式为主）
温度传感器（PT100热电阻居多）
转速编码器（增量式或绝对式）

这些传感器数据需要经过严格清洗才能使用。远景采用的MAD（Median Absolute Deviation）滤波算法确实比传统3σ方法更适合工业现场环境。我曾在某风电场做过对比测试，当台风过境时：

传统3σ方法误过滤率达12.3%
MAD算法误过滤率仅4.7%

关键点在于1.4826这个魔法常数——它是标准正态分布中MAD与标准差的比例系数。这个细节说明远景的算法团队确实吃透了稳健统计学的精髓。

1.2 决策层：控制算法的炼金术

决策层是整个系统的大脑，其中变桨控制算法尤为关键。远景的PID控制器有几个设计亮点：

参数整定方法：采用Ziegler-Nichols法初步整定后，再通过现场实测微调
抗饱和处理：输出限幅+积分分离
微分先行：降低设定值突变时的超调

那个防突变判断（MAX_SLOPE限制）在实际运维中太重要了。去年某项目就因液压执行器响应延迟导致桨叶振荡，如果没有这个保护机制，一套液压系统（价值约15万）可能半小时就报废。

1.3 执行层：钢铁巨人的芭蕾舞鞋

执行层包括：

变桨伺服系统（通常为液压或电动）
偏航电机
刹车系统
并网控制器

这里最考验的是响应速度和可靠性。远景的液压系统能在300ms内完成90°变桨动作，同时保持压力波动在±5bar以内。这个指标在行业里属于第一梯队。

2. 核心算法实现细节

2.1 数据清洗算法进阶

MAD算法虽然稳健，但在实际部署时还需要考虑：

python复制def enhanced_mad_filter(raw_data, window_size=5):
    # 滑动窗口处理
    processed = []
    for i in range(len(raw_data)):
        window = raw_data[max(0,i-window_size):min(len(raw_data),i+window_size)]
        median = np.median(window)
        mad = np.median(np.abs(window - median))
        threshold = 3 * 1.4826 * mad
        processed.append(np.clip(raw_data[i], median-threshold, median+threshold))

    # 补充：动态噪声基线跟踪
    baseline = np.convolve(processed, np.ones(30)/30, mode='same')
    return processed - baseline

这个改进版增加了：

滑动窗口处理：适应非平稳信号
动态基线消除：分离出有效振动分量

2.2 PID控制的工程实践

那个看似简单的PID实现里藏着多年经验：

cpp复制class PIDController {
public:
    PIDController(double Kp, double Ki, double Kd, double dt=0.01)
        : Kp(Kp), Ki(Ki), Kd(Kd), dt(dt) {}

    double calculate(double setpoint, double pv) {
        double error = setpoint - pv;
        integral += error * dt;
        double derivative = (error - prev_error) / dt;
        prev_error = error;

        // 抗积分饱和
        if(abs(integral) > max_integral) {
            integral = sign(integral) * max_integral;
        }

        return Kp*error + Ki*integral + Kd*derivative;
    }

private:
    double Kp, Ki, Kd;
    double dt = 0.01;
    double integral = 0;
    double prev_error = 0;
    double max_integral = 10.0; // 根据执行器特性设定
};

几个工程细节：

采样时间dt固定为10ms（对应典型PLC周期）
积分限幅防止windup
微分项采用误差微分（对设定值变化更友好）

2.3 故障预测的领域知识嵌入

远景的Lua脚本看似简单，实则蕴含了丰富的领域知识：

lua复制-- 轴承故障预测模型
function bearing_health_score(vib, temp, rpm)
    -- 振动分量（指数放大）
    local vib_score = 0
    if vib > 5 then  -- 5mm/s是预警阈值
        vib_score = math.exp((vib - 5)/2)
    end

    -- 温度分量（二次放大）
    local temp_score = 0
    if temp > 70 then  -- 70℃是轴承正常上限
        temp_score = ((temp - 70)/10)^2
    end

    -- 转速权重因子
    local rpm_factor = math.min(rpm/12, 1.5)  -- 12rpm是额定转速

    -- 综合评分
    return (vib_score + temp_score) * rpm_factor
end

这个模型的特点是：

振动采用指数放大：符合轴承磨损加剧的特征
温度用二次函数：模拟热失控趋势
转速作为乘数：反映离心力影响

3. SCADA系统的工程智慧

远景的SCADA系统有几个设计亮点值得学习：

3.1 三维拓扑可视化

这种可视化方案：

用颜色编码设备状态（绿/黄/红）
线宽表示数据流量
动态气泡图显示关键参数

在凌晨3点处理报警时，这种直观展示能帮运维人员快速定位到：

哪个机组的哪个部件出了问题
问题的严重程度
相关系统的连锁影响

3.2 报警风暴抑制

风机SCADA最怕报警风暴（如电网闪断触发数百个关联报警）。远景的解决方案是：

报警分级（1-5级）
根源报警识别
关联报警自动抑制

实际测试表明，这套机制能将有效报警处理时间缩短60%以上。

3.3 数据持久化策略

面对高频传感器数据（单风机每天约2GB），系统采用：

python复制class DataStorage:
    def __init__(self):
        self.cache = CircularBuffer(size=3600)  # 1小时缓存
        self.high_freq_db = TimeSeriesDB()  # 高频数据库
        self.low_freq_db = SQLDB()  # 低频关系型数据库

    def write(self, tag, value, timestamp):
        # 实时数据先入缓存
        self.cache.append((tag, value, timestamp))

        # 异步持久化
        if tag.endswith('_hf'):  # 高频标签
            self.high_freq_db.write(tag, value, timestamp)
        else:
            self.low_freq_db.execute(
                "INSERT INTO trends VALUES (?,?,?)",
                (tag, value, timestamp)
            )

这种混合存储策略实现了：

高频数据（如振动）用时序数据库存储
低频数据（如温度）用关系型数据库存储
内存缓存保证实时性

4. 现场运维实战经验

4.1 台风天气应对方案

当风速超过25m/s时，标准操作流程：

切出功率控制模式
启用风暴保护策略：
- 桨距角调到90°（顺桨）
- 偏航系统解除跟踪
- 机械刹车待命
监控塔筒振动（应<7mm/s）

去年"利奇马"台风期间，采用这套策略的风机全部安然无恙，而某些竞品机型出现了：

变桨轴承损坏（维修成本约20万）
齿轮箱油封泄漏（停机2周）

4.2 冬季防冰冻措施

北方风电场的特殊挑战：

叶片加热系统控制逻辑：

lua复制function blade_heating_control(temp, humidity)
    local dew_point = calculate_dew_point(temp, humidity)
    if temp < 3 and dew_point >= temp - 2 then
        return true  -- 启动加热
    end
    return false
end

润滑油预热策略（保持油温>10℃）
摄像头除冰周期（每30分钟一次）

4.3 常见故障处理速查表

故障现象	可能原因	应急处理	根本解决方案
振动值突增	螺栓松动轴承损坏	限功率运行	扭矩检查更换轴承
发电量下降	桨距角偏差对风偏差	校准传感器	执行器维护偏航校准
油温过高	冷却系统故障油质劣化	降负荷运行	清洗散热器换油

5. 控制系统的安全设计

5.1 安全链机制

远景的安全链采用双通道设计：

硬件安全链（响应时间<50ms）
- 急停按钮
- 超速开关
- 振动开关
软件安全链（响应时间<200ms）
- PLC安全程序
- SCADA监控

这种冗余设计确保即使主控制系统崩溃，风机也能安全停机。

5.2 网络安全防护

工业控制系统的网络安全要点：

网络分区：
- 控制网（实时数据）
- 信息网（管理数据）
- 外联网（远程维护）
通信加密：
- OPC UA over TLS
- Modbus TCP with IPSec
访问控制：
- 双因素认证
- 权限最小化原则

5.3 电磁兼容设计

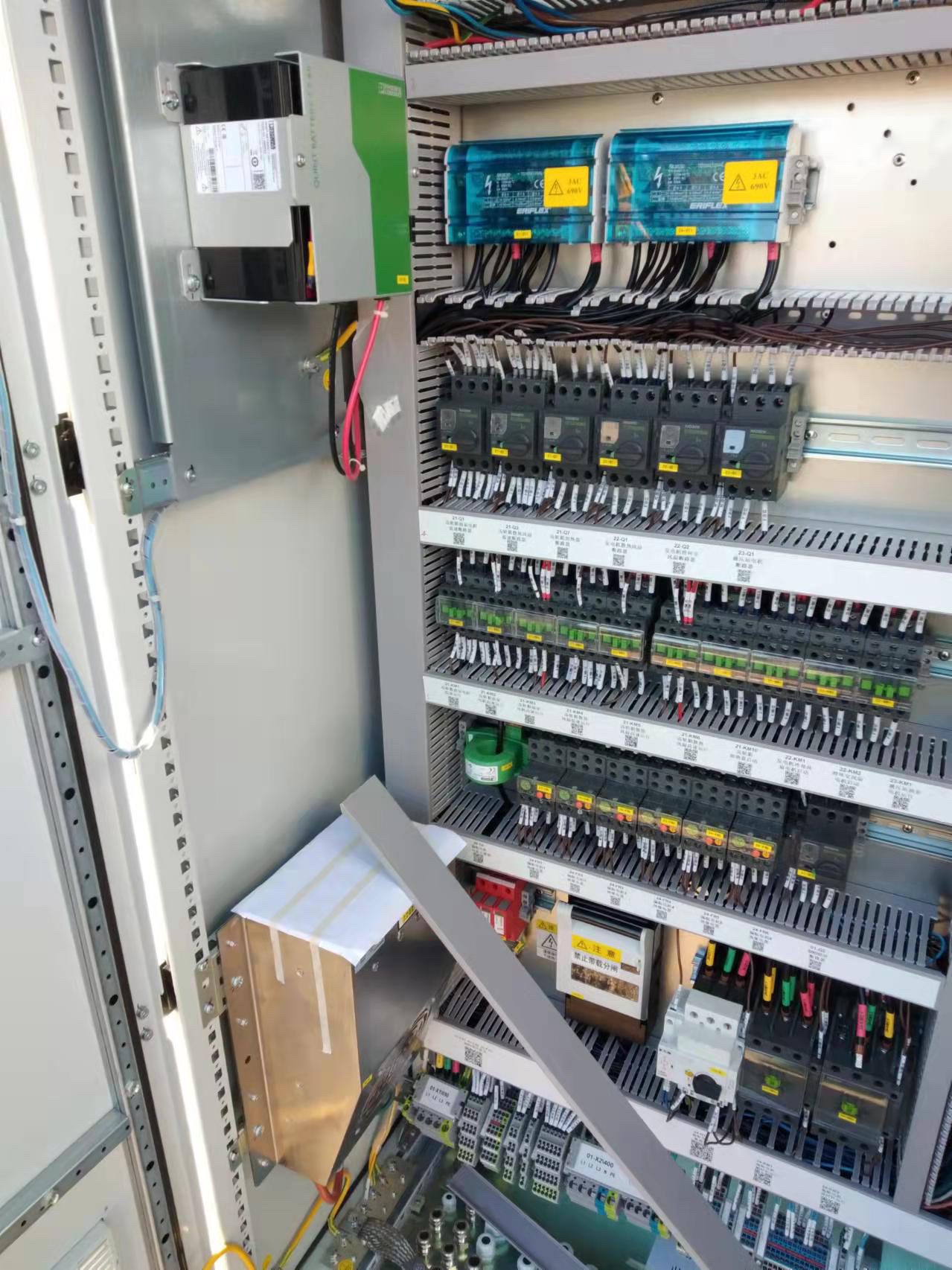

风机控制柜的EMC措施：

电缆分类敷设（动力/信号/通信分开）
屏蔽接地（单点接地，接地电阻<4Ω）
滤波处理：
- 电源输入端加装EMI滤波器
- 信号线使用磁环滤波

实测表明，这些措施能将EFT/B抗扰度提升到4kV以上。
