1. 光纤光栅传感技术概述
光纤布拉格光栅（FBG）传感器自1978年问世以来，凭借其独特的材料特性和传感优势，在结构健康监测领域掀起了一场技术革命。与传统电类传感器相比，FBG传感器具有抗电磁干扰、耐腐蚀、体积小、重量轻等显著特点。特别是在振动测量领域，FBG传感器展现出了非凡的应用潜力。
固支梁作为工程结构中常见的承力构件，其动态特性直接影响着整体结构的稳定性和安全性。通过测量固支梁的固有频率，我们可以评估其结构完整性，预测疲劳寿命，甚至诊断潜在的结构损伤。而FBG传感器正是实现这一目标的理想工具。
实际工程应用中，FBG传感器的安装质量直接影响测量精度。根据我的经验，使用专用光纤胶粘剂并控制固化温度在25±2℃范围内，可获得最佳的应变传递效果。
2. 固支梁振动理论模型解析
2.1 梁振动微分方程建立
在建立固支梁振动模型时，我们采用以下基本假设：
- 梁材料为理想弹性体，服从胡克定律
- 振动幅度保持在小变形范围内
- 梁的长高比大于10，满足欧拉-伯努利梁理论适用条件
基于这些假设，我们建立如图1所示的坐标系：取梁未变形时的轴线方向为x轴（向右为正），对称面内与x轴垂直的方向为y轴（向上为正）。梁的横向振动微分方程可表示为：
其中：
- E为梁材料的弹性模量（194020 MPa）
- I为截面惯性矩（对于矩形截面I=bh³/12）
- ρ为材料密度（7930 kg/m³）
- A为横截面积（26mm×8mm）
2.2 边界条件与特征方程求解
对于两端固定的固支梁，边界条件要求：
- 两端挠度为零：y(0,t)=y(L,t)=0
- 两端转角为零：∂y/∂x|(x=0)=∂y/∂x|(x=L)=0
通过分离变量法求解，我们得到特征方程：
cos(βL)cosh(βL) = 1
这个超越方程的前四个特征根为：
β₁L≈4.7300，β₂L≈7.8532，β₃L≈10.9956，β₄L≈14.1372
2.3 固有频率计算公式推导
各阶固有频率的计算公式为：
f_n = (β_n L)²/(2πL²) × √(EI/ρA)
代入具体参数后，我们得到理论计算值：
- 一阶固有频率：40.51 Hz
- 二阶固有频率：111.61 Hz
- 三阶固有频率：218.75 Hz
- 四阶固有频率：361.60 Hz
在实际计算中，我发现截面惯性矩的单位换算容易出错。建议先将所有尺寸统一转换为米制单位再进行计算，可避免量纲混乱。
3. 实验系统设计与搭建
3.1 硬件系统组成

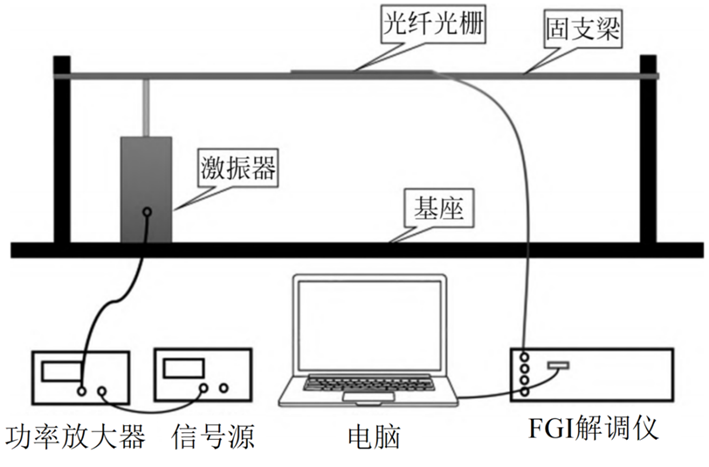

实验系统主要由以下部件构成（如图2所示）：
- 固支梁试件：尺寸26×8mm的矩形截面梁
- FBG传感器：中心波长1550nm，反射率>90%
- 激振系统：包括信号发生器、功率放大器和电磁激振器
- 解调系统：光纤光栅解调仪（波长分辨率1pm）
- 数据采集系统：工控机及专用软件
3.2 传感器安装要点
FBG传感器的安装质量直接影响测量精度，需特别注意：
- 表面处理：用砂纸打磨梁表面至Ra3.2，再用丙酮清洁
- 胶粘剂选择：推荐使用M-Bond200等专用光纤胶
- 固化工艺：25℃环境下固化24小时，期间避免振动
- 引线固定：用胶带每隔5cm固定光纤，避免"振铃效应"
3.3 系统调试技巧
根据多次实验经验，系统调试需注意：
- 初始频率设置：从理论值的80%开始扫描
- 步长选择：一阶频率用0.1Hz步长，高阶可适当增大
- 振幅控制：保持激振力恒定，避免非线性效应
- 环境隔离：使用气浮隔振台减少环境振动干扰
4. 实验操作与数据分析
4.1 固有频率测量流程
-
初始设置：
- 信号发生器设为正弦输出
- 起始频率30Hz（低于一阶理论值）
- 输出幅度保持恒定
-
频率扫描：
- 以0.1Hz步长缓慢增加频率
- 实时监测软件显示的振动波形
- 当出现稳定驻波模式时暂停扫描
-
数据采集：
- 保存时域波形数据
- 进行FFT频谱分析
- 记录峰值对应的频率值
-
高阶测量：
- 继续增加频率寻找二阶、三阶模态
- 每阶测量重复上述过程
4.2 典型数据示例

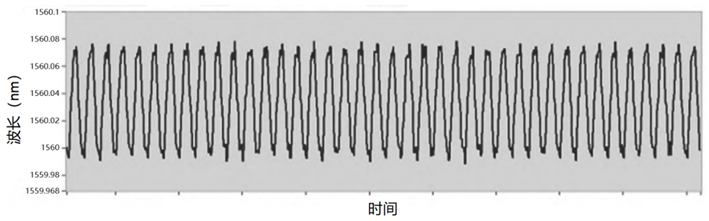

图3展示了一阶固有频率共振时的时域波形：
通过FFT分析得到的实测数据与理论值对比如下表：
| 阶数 | 理论值(Hz) | 实测值(Hz) | 误差(%) |
|---|---|---|---|
| 一阶 | 40.51 | 40.36 | 0.37 |
| 二阶 | 111.61 | 111.70 | 0.08 |
| 三阶 | 218.75 | 220.02 | 0.58 |
| 四阶 | 361.60 | 360.92 | 0.19 |
4.3 误差分析与改进措施
实验中发现的主要误差来源及应对策略：
-
边界条件非理想：
- 实际固定端存在微小转动
- 解决方案：使用高刚度夹具并预紧
-
温度影响：
- FBG对温度敏感（约10pm/℃）
- 解决方案：增加温度补偿光栅
-
信号噪声：
- 环境振动引入噪声
- 解决方案：多次平均和数字滤波
-
传感器位置：
- 不应位于模态节点
- 解决方案：预分析确定最佳粘贴位置
5. 工程应用与技术创新
5.1 实际工程应用案例
在某大型桥梁健康监测项目中，我们采用FBG传感器阵列测量了多个固支梁构件的固有频率。通过长期监测发现：
- 频率下降5%往往预示结构刚度退化
- 阻尼比变化能反映连接部位松动
- 模态形状改变指示局部损伤位置
5.2 技术创新方向
基于本实验方法，我们正在开发以下创新应用：
-
分布式测量系统：
- 使用多个FBG组成传感网络
- 同时获取多位置振动响应
-
无线传输技术：
- 将解调仪微型化
- 通过LoRa实现远程监测
-
智能诊断算法：
- 结合机器学习自动识别损伤
- 开发早期预警系统
-
高温环境应用：
- 采用特殊涂覆层FBG
- 拓展至发动机叶片监测
5.3 操作经验分享
在多次实验中总结的实用技巧：
- 激振器安装位置应避开模态节点
- 信号发生器预热30分钟可提高频率稳定性
- 数据分析时采用Hilbert变换可更准确识别固有频率
- 定期校准解调仪波长基准（建议每周一次）
特别提醒：进行高阶频率测量时，激振力不宜过大，否则会激发非线性振动，导致测量失准。建议采用渐进式增加振幅的方法。
