车辆轮速控制：前馈与PID协同策略实践

素霓裳

1. 项目概述

在车辆动力学控制领域，轮速跟踪是一个基础但至关重要的控制问题。作为一名从事车辆电控系统开发多年的工程师，我经常需要处理这类控制需求。今天要分享的是一种结合前馈控制和PID反馈控制的协同控制方法，这种方法在我们团队的实际项目中已经验证过其有效性。

轮速控制看似简单，但实际应用中会遇到各种挑战：路面状况变化导致的负载波动、轮胎打滑、传动系统延迟等。传统单一的控制方法往往难以兼顾响应速度和稳态精度。通过将基于模型的前馈控制与基于误差反馈的PID控制相结合，我们能够实现快速且精确的轮速跟踪。

2. 单轮模型建立

2.1 基础动力学方程

要设计有效的控制算法，首先需要建立准确的被控对象模型。对于单轮系统，我们主要考虑两个核心动力学方程：

车轮旋转方程：
$I_{y}ot{w}=T_{t}-F_{z}a-F_{x}r$

这个方程描述了车轮旋转动力学，其中：

I_y：车轮转动惯量
ẇ：车轮角加速度
T_t：驱动/制动力矩
F_z：垂向载荷
a：轮胎拖距（纵向力作用点与轮心垂向距离）
F_x：纵向力
r：车轮有效半径

车辆行驶方程：
$Fx=mot{Vx}$

这个方程将轮胎纵向力与车辆加速度联系起来，其中：

m：车辆质量
Vx：车辆纵向速度

2.2 模型简化与假设

在实际工程应用中，我们通常会对模型进行适当简化：

忽略轮胎动态特性，采用准静态轮胎模型
假设垂向载荷F_z在控制过程中保持恒定
不考虑传动系统柔性，假设力矩能瞬时传递到车轮

这些简化虽然会引入一定误差，但能大大降低控制算法复杂度。后续的反馈控制环节会补偿这些简化带来的误差。

3. 前馈控制设计

3.1 前馈控制原理

前馈控制是一种基于模型的开环控制策略，其核心思想是"预先计算"出达到目标所需的控制量。在轮速控制中，前馈控制需要计算两个分量：

加速分量：使轮速从当前值加速到目标值所需的力矩
稳态分量：维持目标轮速所需的力矩

前馈控制的优势在于其快速性，因为它不需要等待系统响应就能直接输出控制量。但缺点也很明显：完全依赖模型精度，对干扰和模型误差没有修正能力。

3.2 前馈力矩计算

加速分量计算：
$T_{t1}=I_{y}rac{dV_{w}}{dt}$

这里dV_w/dt是我们期望的轮速变化率，通常根据车辆性能需求设定。例如，对于运动型车辆，这个值可以设得较大以实现快速加速；对于舒适型车辆，则可以设得较小以保证平顺性。

稳态分量计算：
$T_{t2}=F_{x}R_{w}+F_{z}a$

这个分量需要估计车辆行驶阻力，包括空气阻力、滚动阻力等。在实际工程中，我们通常通过实验数据建立阻力-速度查表模型。

总前馈力矩：
$T_{t}=T_{t1}+T_{t2}$

3.3 前馈控制局限性

从我们的实验结果可以看到，纯前馈控制存在明显不足：

响应速度受模型精度限制，实际7s才达到目标值（预期1s）
稳态误差大，因为无法修正模型计算误差
抗干扰能力差，路面变化会直接影响控制效果

这些局限性正是我们需要引入反馈控制的原因。

4. PID反馈控制设计

4.1 PID控制原理

PID控制是最经典且广泛应用的反馈控制策略，它通过比例(P)、积分(I)、微分(D)三个环节对系统误差进行修正：

比例项：提供与误差成比例的快速响应
积分项：消除稳态误差
微分项：抑制超调，提高稳定性

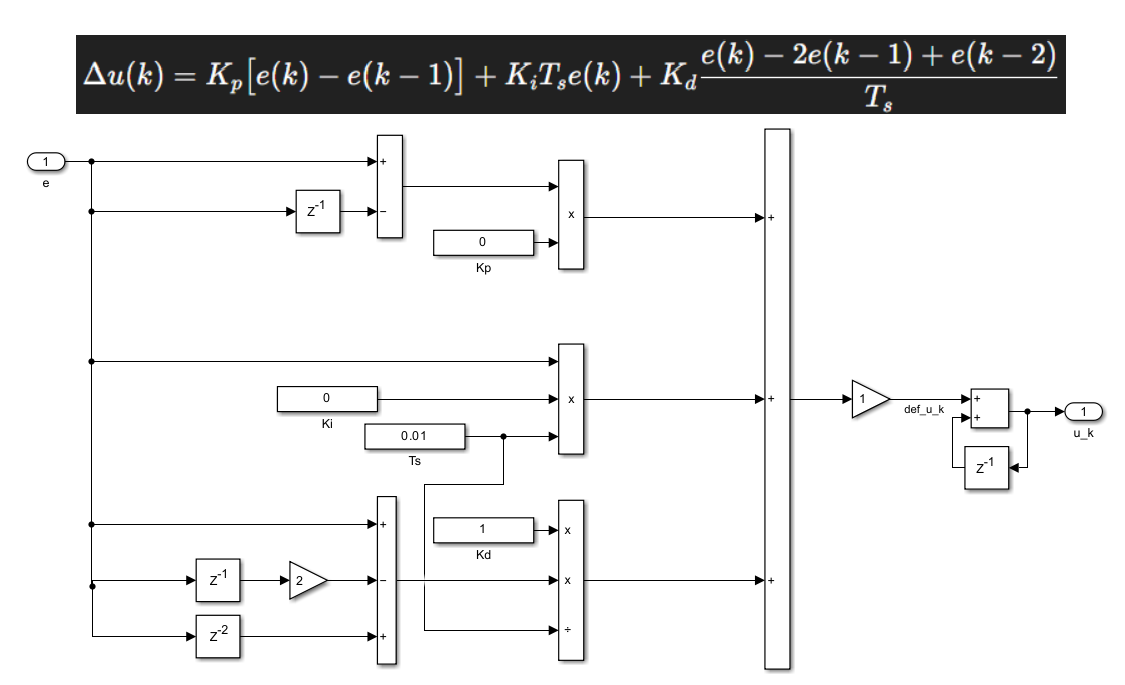

在轮速控制中，我们通常采用增量式PID算法，其计算公式为：

增量式PID公式

4.2 PID参数整定

PID控制的效果很大程度上取决于三个参数的整定。根据我们的工程经验，推荐以下整定步骤：

先调P参数：从小到大逐渐增加，直到系统出现轻微振荡
再调I参数：在P参数基础上加入I，消除稳态误差
最后调D参数：如果需要更快的响应且抑制超调，可加入少量D

参数大小关系通常为：I > P > D，且D值一般很小甚至可以为0。这是因为：

轮速控制系统本身有一定惯性，过大的D项容易放大噪声
积分项对消除稳态误差至关重要
比例项提供主要控制作用

4.3 PID控制优缺点

优点：

不依赖精确模型
能自动修正各种干扰和误差
实现简单，计算量小

缺点：

响应速度相对较慢
参数整定需要经验
对非线性系统效果有限

5. 前馈-反馈协同控制

5.1 协同控制架构

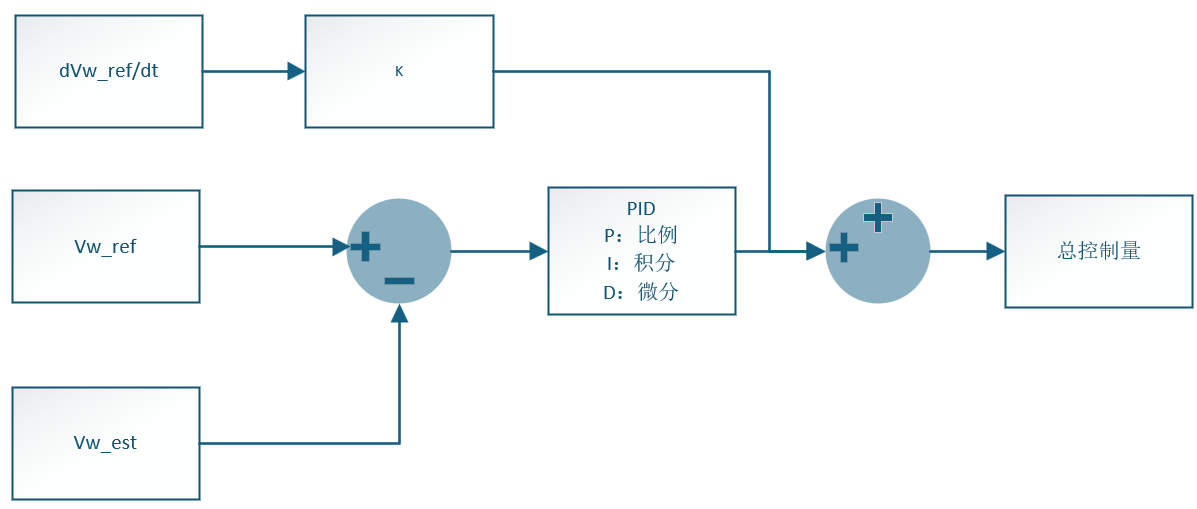

结合前馈和PID反馈的优势，我们采用如图所示的协同控制架构：

前馈-反馈协同控制架构

这种架构中：

前馈部分提供快速响应
反馈部分修正误差和干扰
两者输出相加作为最终控制量

5.2 调试方法与评价指标

协同控制的调试需要系统性的方法：

先单独调试PID反馈：按照前述方法整定PID参数
再加入前馈控制：调整前馈增益K，通常从0.5开始
综合评价指标：

我们定义了三个关键性能指标：

t1：响应时间（从指令变化到达到目标值90%的时间）
W：超调量（最大值超过目标值的百分比）
t2：稳定时间（从指令变化到进入±2%稳态误差带的时间）

综合指标为：
$Value=k_{1}t_{1}+k_{2}W_{}+k_{3}t_{2}$

权重系数k1、k2、k3根据应用需求设定。例如：

赛车控制：侧重t1（快速响应）
舒适型车辆：侧重W（低超调）
经济型车辆：可能侧重t2（快速稳定）

5.3 自动参数优化

在实际工程中，我们开发了自动参数优化程序：

定义参数搜索范围
在台架或实车上自动运行测试
记录各参数组合下的性能指标
选择综合指标最优的参数组合

这种方法不仅提高了调试效率，还能找到人工调试难以发现的最优参数。

6. 实验结果与分析

6.1 三种控制策略对比

我们进行了三种控制策略的对比实验：

纯前馈控制：
- 优点：结构简单
- 缺点：响应慢（7s达到目标），稳态误差大
- 适用场景：模型极其精确且无干扰的理想情况
纯PID控制：
- 优点：稳态精度高
- 缺点：响应速度中等（3s达到目标），可能有超调
- 适用场景：模型不确定但干扰不大的情况
前馈+PID协同控制：
- 优点：快速响应（1s达到目标），高稳态精度
- 缺点：调试复杂
- 适用场景：大多数实际应用

6.2 典型响应曲线

从实验结果曲线可以明显看出：

三种控制策略对比

前馈+PID：快速无超调地跟踪目标
纯PID：较慢但有良好稳态精度
纯前馈：缓慢且不准确

7. 工程实践建议

基于我们团队的实际项目经验，分享一些重要的实践建议：

7.1 前馈模型精度提升

建立更精确的阻力模型：
- 通过滑行试验获取不同速度下的行驶阻力
- 考虑坡度、载重等影响因素
- 使用多项式或查表法建模
在线参数估计：
- 实时估计车辆质量、道路坡度等时变参数
- 自适应更新前馈模型

7.2 PID抗饱和处理

在实际系统中，执行机构（如电机、制动器）都有输出限制。当PID输出饱和时，积分项会持续累积（积分饱和），导致系统性能下降。解决方法：

积分抗饱和：
- 当输出饱和时停止积分
- 或采用积分分离策略（误差大时不积分）
输出限幅：
- 对PID输出进行合理限幅
- 考虑执行机构动态特性

7.3 采样周期选择

采样周期对数字控制性能影响很大：

一般原则：
- 轮速控制通常选择10-50ms采样周期
- 响应快的系统（如电机控制）需要更短周期
注意事项：
- 避免采样周期与控制算法计算时间太接近
- 保持采样周期稳定（使用硬件定时器）

7.4 信号处理

轮速信号通常来自轮速传感器，需要适当处理：

滤波处理：
- 低通滤波去除高频噪声
- 但会引入相位延迟，需折中考虑
故障检测：
- 检测传感器故障（如信号丢失、异常值）
- 设计容错控制策略

8. 扩展应用

本文介绍的方法虽然以轮速控制为例，但其原理可广泛应用于各种工业控制场景：

其他车辆控制系统：
- 发动机转速控制
- 转向系统控制
- 主动悬架控制
工业自动化：
- 电机位置/速度控制
- 温度控制
- 压力控制
机器人控制：
- 关节位置控制
- 末端执行器力控制

关键是根据具体应用特点调整前馈模型和PID参数，但基本架构和设计思路是相通的。
