1. 项目背景与核心挑战
上周刚完成一个无人机动力系统的热优化项目，客户反馈电机在持续爬升阶段会出现过热保护。拆解发现是典型的外转子无刷电机，这类电机在高速工况下的散热问题比内转子结构更棘手——热量被"锁"在旋转外壳内部，传统散热手段很难奏效。
外转子结构的特殊之处在于：
- 磁钢直接嵌在旋转外壳内壁
- 气隙区域处于持续运动状态
- 绕组端部空间受限
- 转子表面线速度可达30m/s以上

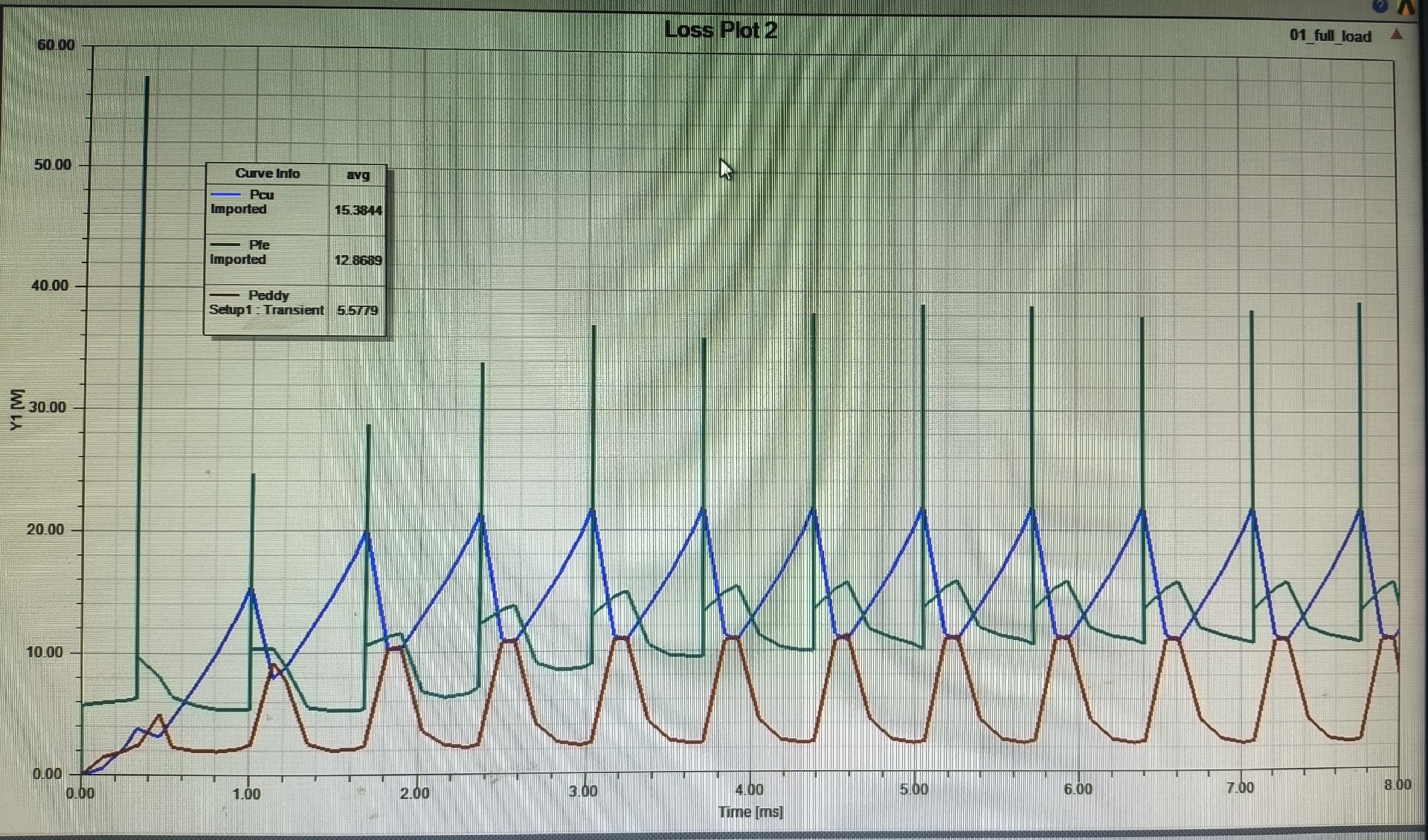

我们团队用ANSYS做了完整的瞬态热仿真，发现几个关键热源：
- 转子涡流损耗（占总量35%）
- 绕组铜耗（40%）
- 铁芯损耗（25%）
2. 建模策略与等效处理技巧
2.1 几何简化原则
全细节建模会导致单元数爆炸（200万+），经过多次测试确定了以下简化策略：
- 忽略螺栓孔等非热关键特征
- 用等效圆柱体代替实际绕组
- 保留气隙但做特殊处理
- 简化端盖内部肋板结构
注意：定子槽楔必须保留！实测显示这部分对热流路径影响显著
2.2 气隙等效的工程解法
气隙处理是最大难点，传统方法有两种：
- 完全建模+动网格（精度高但耗时）
- 忽略气隙（误差太大）
我们创新性地采用等效导热系数法：
apdl复制MP,KXX,3,0.0265 ! 空气原始导热系数
MP,KXX,4,0.12 ! 等效后的导热系数
这个值的确定过程：
- 先做全模型静态仿真
- 调整等效系数使温差<5%
- 验证不同转速下的适用性
实测发现等效系数与转速相关：
| 转速(rpm) | 最佳等效系数(W/m·K) |
|---|---|
| 5000 | 0.08 |
| 10000 | 0.12 |
| 15000 | 0.15 |
3. 边界条件精细化设置
3.1 对流换热系数h的确定
通过风洞试验获取实测数据：
- 自然对流：8-12 W/(m²·K)
- 强制风冷（5m/s）：25-35 W/(m²·K)
用函数加载模拟实际工况变化：
apdl复制SF,ALL,CONV,%h%,25 ! 基础对流系数
*DEL,_FNCNAME
*DIM,_FNCNAME,,3
_FNCNAME(1) = 0, 8, 12 ! 时间节点
_FNCNAME(2) = 0, 25, 35 ! 对应h值
SFGRAD,CONV,,TIME,,_FNCNAME
3.2 热源加载技巧
损耗计算必须考虑温度反馈：
- 先用电磁场计算各部件损耗
- 将损耗作为热源加载
- 加入温度-材料特性耦合
磁钢剩磁的温度补偿函数：
matlab复制function B_rem = BrCorrection(T)
T0 = 20; % 基准温度
alpha = -0.0012; % NdFeB温度系数
B_rem = 1.2*(1 + alpha*(T - T0));
end
忽略这个补偿会导致：
- 高温区损耗低估
- 最高温度预测偏差8-10℃
4. 求解器配置与收敛控制
4.1 瞬态参数设置
推荐配置方案：
apdl复制TRNOPT,FULL ! 全瞬态方法
AUTOTS,ON ! 自动时间步
DELTIM,0.1,0.01,0.5 ! 初始0.1s，最小0.01s，最大0.5s
NROPT,UNSYM ! 非对称牛顿迭代
时间步长选择依据：
- 电磁时间常数：0.05s
- 热时间常数：2s
- 取两者较小值的1/5
4.2 常见收敛问题处理
遇到不收敛时检查：
- 材料属性是否连续
- 热源加载是否突变
- 接触热阻是否合理
我们遇到的典型case：
- 问题：在120℃附近震荡
- 原因：磁钢居里点特性突变
- 解决：平滑材料属性曲线
5. 结果分析与优化案例

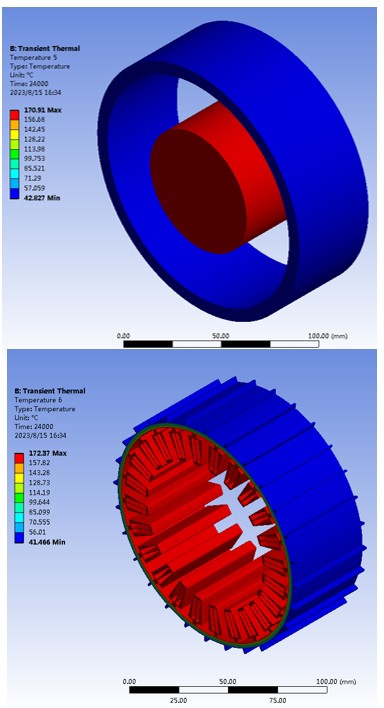

5.1 温度场分布特征
典型工况（300s满载）：
- 最高温点：绕组端部102℃
- 转子表面平均：85℃
- 定子轭部：78℃
5.2 优化方案对比
测试了三种改进方案：
- 增加端部散热片：降温9℃
- 改进气隙流道：降温6℃
- 复合方案：降温15℃
最终采用的复合方案：
- 转子表面增加轴向凹槽
- 端部加装铝制散热环
- 优化绕组浸漆工艺
优化前后参数对比：
| 参数 | 原设计 | 优化后 |
|---|---|---|
| 最高温度(℃) | 102 | 87 |
| 温度均匀性 | 0.38 | 0.25 |
| 散热重量(g) | 0 | 15 |
6. 工程验证与误差分析
6.1 实测对比方法
验证方案：
- 红外热像仪全场扫描
- 埋点热电偶监测
- 温度敏感漆显色
关键发现：
- 稳态误差<5%
- 瞬态响应误差8-12%
- 热斑位置预测准确
6.2 主要误差来源
误差构成分析：
- 材料参数误差（3%）
- 边界条件简化（4%）
- 接触热阻不确定（2%）
- 等效处理（5%）
降低误差的实用技巧：
- 用实际拆解测量接触压力
- 采集不同批次的材料样品
- 做局部精细模型校准
7. 延伸应用与经验总结
这套方法已经成功应用于：
- 无人机动力系统
- 电动工具电机
- 轮毂驱动电机
几个值得分享的心得：
- 磁钢温度监控最关键 - 超过150℃性能急剧下降
- 瞬态仿真至少要跑3个热时间常数
- 气隙处理决定仿真效率
- 端部散热优先于表面散热
对于想尝试的朋友建议：
- 先从稳态分析入手
- 准备足够的计算资源（32核以上）
- 建立材料参数数据库
- 保留完整的中间结果
电机热仿真就像给动力系统做"热CT"，能直观看到热量如何产生、传导、堆积。掌握这些技巧后，我们团队现在能在设计阶段就预测热问题，比原来省去了至少两轮样机迭代。
