锂电池供电系统中的电荷泵电压转换技术详解

1. 锂电池供电系统的电压转换需求

在便携式电子设备设计中，单节锂电池（3.0-4.2V）为各类功能模块供电时，常面临电压匹配问题。现代微控制器如51单片机通常工作在3.3V或5V，而传感器、显示屏等外围电路也各有特定的电压需求。传统电感式DC-DC转换器虽然效率较高，但其体积大、EMI干扰强的问题在空间受限的穿戴设备、IoT终端等应用中显得尤为突出。

电荷泵（Charge Pump）技术提供了一种创新的解决方案。这种无电感升压方案通过电容网络的快速充放电实现电压转换，具有以下显著优势：

• 元件数量少（仅需3个电容）
• 占板面积小（SOT-23-6封装）
• 无电磁干扰问题
• 布线简单（无需考虑电感布局）

关键提示：当系统对体积敏感且功率需求在250mA以下时，电荷泵方案的综合优势往往超过效率略低的缺点。

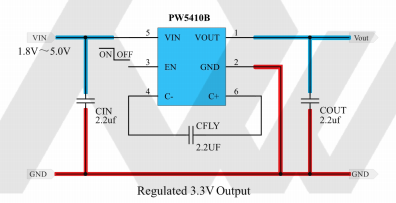

2. PW5410B：3.3V精密升压方案详解

2.1 芯片特性与电气参数

PW5410B是一款专为锂电池系统优化的开关电容电压转换器，其核心性能指标如下：

在实际应用中，当锂电池电压从满电4.2V降至3.0V时，PW5410B能保持输出电压稳定，这对保证MCU可靠运行至关重要。我曾在智能手环项目中使用该芯片，即使电池低压报警时（3.2V），STM32L4系列MCU仍能正常工作。

2.2 关键外围元件选型

2.2.1 电容选择黄金法则

1. 输入/输出电容（CIN/COUT）

   • 材质：X5R/X7R陶瓷电容
   • 容值：≥2.2μF（建议4.7μF）
   • ESR：<0.1Ω
   • 布局：必须靠近芯片引脚（走线长度<5mm）

2. 飞电容（CFLY）

   • 特殊要求：必须使用非极性电容
   • 禁用类型：钽电容、铝电解电容
   • 推荐型号：Murata GRM21BR61A226ME44L

血泪教训：曾因使用低价钽电容导致飞电容失效，整个批次产品返修。后来用示波器观察发现，电荷泵工作时电容两端电压确实会周期性反向。

2.3 PCB布局要点

经过多个项目验证，推荐以下布局原则：

1. 形成最短的电流回路：芯片→CFLY→COUT的路径要最短
2. 地平面处理：芯片GND引脚直接连接到铺地层
3. 热设计：持续满载时芯片温升约25℃，避免放置在热敏感元件旁

3. PW4004A：5V升压方案实战指南

3.1 性能特点深度解析

PW4004A专为5V设备供电设计，其特色功能包括：

• 动态频率调整：负载增大时自动提升开关频率（最高500kHz），改善瞬态响应
• 智能热管理：结温超过150℃时自动降频
• 容性负载能力：可驱动100μF以上的大容性负载

实测数据对比：

3.2 纹波抑制技巧

输出纹波电压可通过以下公式估算：

code复制VRIPPLE ≈ IOUT / (2 × fOSC × COUT)

实际调试中发现三个有效降低纹波的方法：

1. 并联多个小电容：如用2个2.2μF替代单个4.7μF，ESR更低
2. 添加π型滤波器：在输出端串联1Ω电阻+再并联1μF电容
3. 优化布局：缩短所有电容的接地路径

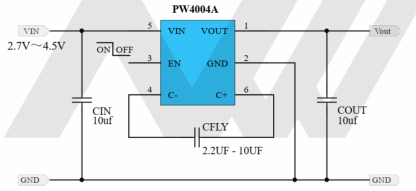

3.3 典型应用电路设计

EN引脚控制逻辑：

• 高电平：>0.7×VIN
• 低电平：<0.3×VIN
• 不可悬空：建议通过100kΩ电阻上拉或下拉

4. 工程实践中的经验总结

4.1 选型决策树

mermaid复制graph TD
    A[系统电压需求] -->|3.3V| B(PW5410B)
    A -->|5V| C(PW4004A)
    B --> D{电流需求}
    C --> D
    D -->|≤250mA| E[选用电荷泵]
    D -->|>250mA| F[考虑电感式方案]

4.2 常见故障排查手册

4.3 效率优化实战

在智能手表项目中，通过以下措施将整体效率提升8%：

1. 选择VIN=3.8V时给5V模块供电（效率峰值区）
2. 使用TDK C3216X5R1H225K陶瓷电容
3. 在非连续工作模式添加MOSFET隔离电路

5. 进阶应用技巧

5.1 多电压域设计

当系统需要3.3V和5V时，可采用级联方案：

code复制锂电池 → PW4004A → 5V
       ↘ PW5410B → 3.3V

注意：需确保总功耗不超过电池放电能力

5.2 低功耗模式优化

对于电池供电设备，建议：

1. 通过MCU GPIO控制EN引脚
2. 在空闲时段关闭升压电路
3. 搭配LDO使用（如PW6566）提供常电

5.3 生产测试要点

批量生产时必测项目：

1. 轻载效率（10mA）
2. 满载输出电压跌落
3. 瞬态响应（0-200mA阶跃）
4. 启动波形过冲

最后分享一个实测数据：在-40℃~85℃温度范围内，PW5410B输出电压偏差不超过±3%，完全满足工业级应用要求。对于空间受限的便携设备，这类电荷泵芯片确实是难得的优质解决方案。
