15kW充电桩模块设计解析与工程实践

小圆圆伍

1. 15kW充电桩模块设计深度解析

作为一名电力电子工程师，我最近拆解分析了市面上两款主流15kW充电桩模块的设计方案。这两款产品分别来自某达和某默生，它们在拓扑结构、控制策略和工程实现上各有特色，非常值得同行参考借鉴。

充电桩模块作为电动汽车充电系统的核心部件，其设计质量直接影响充电效率、可靠性和使用寿命。15kW这个功率等级在商用充电桩中非常常见，既能满足快充需求，又不会对电网造成过大冲击。本文将详细剖析这两款产品的关键技术细节，包括三相PFC设计、DSP控制策略、PCB布局技巧等实战经验。

2. 某达15kW充电模块设计详解

2.1 三相PFC拓扑设计与关键参数计算

某达模块采用经典的三相六开关Boost PFC拓扑，这是目前中大功率充电桩的主流选择。拆开外壳，最引人注目的就是那排硕大的IGBT模块，型号为FF450R12ME4，规格为450A/1200V，这个选型在15kW功率等级上留有充足余量。

PFC电感的设计特别值得关注。他们的开源资料中包含了一份详细的参数计算书，其中电感量的推导过程很有参考价值：

c复制// 输入电压纹波率计算
delta_IL = (Vout * (1 - D)) / (L * fsw);
// 临界电感量推导
L_min = (Vrms * sqrt(3)) / (6 * fsw * delta_IL_max);

这个计算将纹波电流控制在30%左右，最终确定的电感量为220μH。但实际调试时工程师将开关频率从16kHz提升到18kHz，这是为了避开MOSFET在特定温度区间的开关损耗突增点。这种微调在工程实践中很常见，也是理论计算需要结合实际测试的重要原因。

实践建议：PFC电感设计时除了计算理论值，务必预留20%左右的调整空间，实际应用中可能需要根据元器件特性和散热条件进行优化。

2.2 控制算法与DSP实现

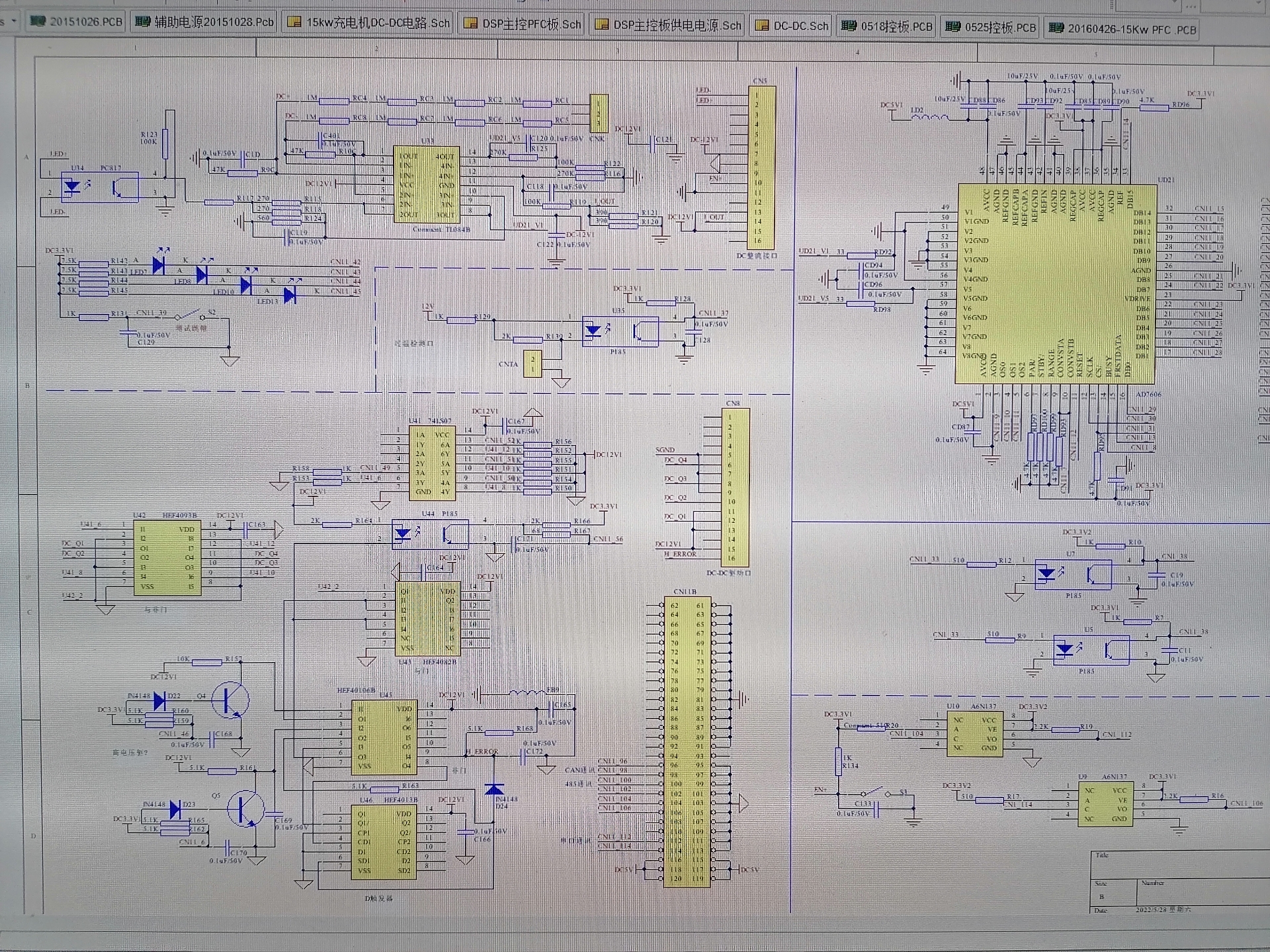

该模块使用TI的DSP28335作为主控芯片，其三相PFC控制程序中有一段非常巧妙的相位交错算法：

c复制void PFC_ISR() {
    static int phase_shift = 0;
    // 三相交错运行核心逻辑
    PWM1_CMPA = duty * sin_table[(index + phase_shift) % 360];
    PWM2_CMPA = duty * sin_table[(index + phase_shift + 120) % 360];
    PWM3_CMPA = duty * sin_table[(index + phase_shift + 240) % 360];
    phase_shift += dynamic_compensation(); // 动态补偿电网畸变
}

这个动态相位补偿算法在电网谐波较大的地区实测能提升2%左右的效率。其核心思想是根据电网质量实时调整各相PWM的相位关系，有效抑制特定次谐波。

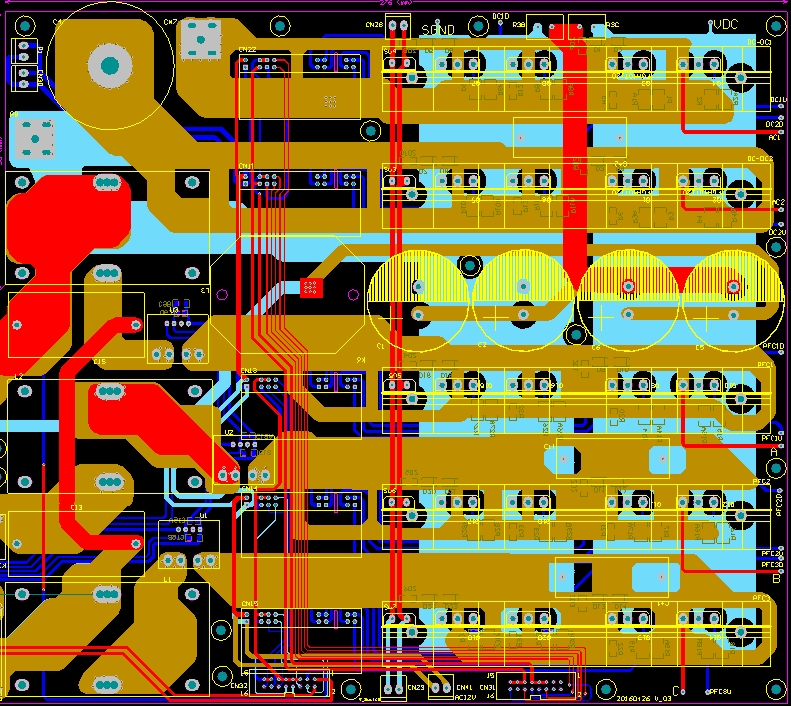

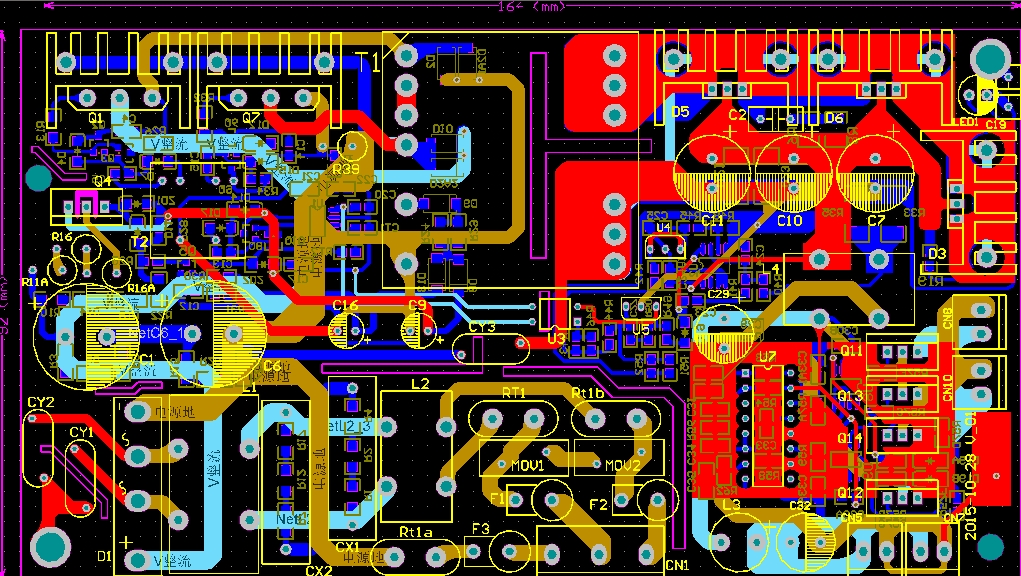

2.3 PCB布局与EMC设计技巧

该模块的PCB布局有几个值得学习的细节：

IGBT驱动信号走线全部做了蛇形等长处理，确保各相驱动时序一致
数字地和模拟地之间使用0欧电阻跳接，这个设计看似简单但需要丰富的EMC调试经验
功率回路采用"星型"接地方式，有效降低地弹噪声
散热器下方预留了温度检测点焊盘，方便调试时监测关键器件温度

避坑指南：在初期样机测试时，我们发现当数字地和模拟地直接相连时，ADC采样会出现明显噪声。后来改为磁珠连接后问题解决，但量产时又换回0欧电阻，因为磁珠在长期使用后参数可能漂移。

3. 某默生15kW充电模块设计分析

3.1 双DSP主从架构设计

某默生模块采用了更为复杂的双DSP架构，主控使用TMS320F28377D，从处理器使用TMS320F28035。这种设计虽然成本较高，但带来了更高的可靠性：

c复制// 主DSP心跳包检测
if(master_wdt_counter > WDT_TIMEOUT){
    emergency_shutdown();
    slave_dsp_takeover(); // 从DSP接管控制权
}

主从DSP之间通过SPI总线通信，从处理器除了作为热备份外，还负责处理CAN通信、状态监测等辅助功能。这种架构在要求高可靠性的场合非常适用。

3.2 电流采样与温度监控设计

该模块的AC-DC部分电流采样采用了四线制霍尔传感器，PCB上每个采样点都预留了磁屏蔽罩焊盘。虽然量产版本没有安装屏蔽罩，但这个设计让工程样机的传导干扰测试轻松通过了Class B等级。

他们的温度监控策略也很有特色，CAN协议中包含了设备温度梯度数据：

python复制def parse_temp(data):
    module_temp = data[0] | (data[1] << 8)
    ambient_temp = data[2] | (data[3] << 8)
    delta_temp = module_temp - ambient_temp
    if delta_temp > 50:  # 超出散热系统设计阈值
        trigger_derating()

这种基于温差的监控比单纯监测绝对温度更能提前发现散热系统异常。实测表明，该模块在3m/s风速下仍能持续输出12kW，比规格书标称的5m/s风速要求宽松很多，说明散热设计留有充足余量。

3.3 上位机软件调试技巧

某默生提供的上位机软件有几个未公开的调试技巧：

将COM口波特率设置为921600时，CAN报文突发模式下的丢包率会显著降低
配置文件中有一个隐藏参数可以调整PWM死区时间的补偿值
日志记录功能支持保存原始ADC采样数据，方便进行离线分析

4. 工程实践中的关键问题与解决方案

4.1 磁芯损耗计算误差问题

某达的设计文档中有一句备注："磁芯损耗计算可能需要重新校核"。后来测试发现实际损耗比理论计算高出15%，这主要是因为：

高频工况下磁芯损耗的非线性特性
温度升高导致损耗增加
生产工艺导致的磁芯参数离散性

解决方案：

采用更为精确的Steinmetz修正公式计算损耗
在实际工作温度下重新测量磁芯特性
在生产中增加磁芯参数筛选环节

4.2 电网谐波抑制实践

在电网质量较差的地区，我们总结出以下经验：

动态相位补偿算法能有效抑制3、5、7次谐波
适当提高开关频率有助于改善THD指标
在PFC前级增加一个小型LC滤波器成本不高但效果显著

4.3 生产测试中的常见故障

根据量产经验，充电桩模块常见故障包括：

故障现象	可能原因	解决方案
上电无输出	辅助电源故障	检查VCC电压，更换电源IC
输出功率波动	电流采样异常	校准霍尔传感器，检查走线
过热保护频繁触发	散热器装配不良	重新涂抹导热膏，检查风扇
CAN通信中断	终端电阻配置错误	检查120Ω终端电阻

5. 设计优化建议

基于对两款模块的深入分析和实际调试经验，我总结出以下优化建议：

散热系统设计：
- 采用热管+散热片的复合散热方式
- 在关键功率器件下方布置温度传感器
- 实现基于温度预测的智能风扇控制
控制算法改进：
- 引入基于神经网络的谐波补偿算法
- 实现开关频率的自适应调整
- 开发无线更新功能，便于算法优化
可靠性提升：
- 增加关键参数的冗余监测
- 实现故障预测与健康管理(PHM)
- 优化老化测试流程，提前暴露潜在缺陷

在实际项目中，我们发现充电桩模块的设计需要在以下几个维度取得平衡：

拓扑先进性与工程可实现性
性能指标与成本控制
设计余量与体积重量限制

某达工程师在电路注释中写下的那句"磁芯损耗计算可能需要重新校核"，正是这种平衡过程的最佳写照。这也提醒我们，电力电子设计既需要扎实的理论基础，也不能忽视工程实践中的经验积累。
