欧姆龙PLC与台达变频器ASCII通讯实战

1. 项目概述与硬件准备

最近完成了一个工业自动化领域的典型应用案例——使用欧姆龙CP2E系列PLC通过自由口通讯控制台达VFD-M变频器，并配合威纶通6070触摸屏实现人机交互。这个项目完美展示了工业现场设备间ASCII通讯的实际应用，对于自动化工程师和工控爱好者来说都是极具参考价值的实操案例。

1.1 核心硬件选型解析

主控单元选用的是欧姆龙CP2E-N30DR-A型PLC，这款控制器具有以下突出优势：

• 内置2个通讯端口（RS232+RS485）
• 支持自由口通讯协议
• 30点I/O配置（18入/12出）
• 紧凑型设计节省控制柜空间

通讯扩展采用了CP1W-CIF11 RS485选件板，这是实现与变频器稳定通讯的关键部件。选择这款扩展板主要基于：

1. 物理接口匹配：提供标准的RS485接线端子
2. 电气隔离：有效防止地环路干扰
3. 参数灵活：支持多种波特率设置

驱动单元选配台达VFD007M21A变频器，其通讯特性包括：

• 内置RS485通讯接口
• 支持Modbus RTU和ASCII双协议
• 最大7.5kW电机驱动能力
• 完善的保护功能

人机界面采用威纶通MT6070iP触摸屏，选择理由：

• 7寸高亮度TFT显示屏
• 内置欧姆龙Host Link协议驱动
• 支持多语言界面切换
• 丰富的图形元件库

关键提示：硬件选型时务必确认各设备的通讯接口类型和电气规格匹配，特别是RS485接口的A/B线定义可能因品牌而异，接线前需仔细核对手册。

1.2 系统接线示意图

完整的系统接线包含三个主要部分：

1. PLC与触摸屏连接：

   • 使用标准RS232电缆连接CP2E的RS232端口与MT6070iP的COM1
   • 接线方式：TxD-RxD交叉连接，GND直连

2. PLC与变频器连接：

   • 通过CP1W-CIF11的RS485接口连接VFD-M的通讯端子
   • 接线要点：
     • PLC的SDA+接变频器485+
     • PLC的SDB-接变频器485-
     • 两端终端电阻设为120Ω

3. 变频器动力接线：

   • R/S/T接三相380V电源
   • U/V/W接三相异步电机
   • 务必加装合适的断路器与接触器

2. 通讯协议深度解析

2.1 台达变频器ASCII协议规范

台达VFD-M系列变频器采用基于ASCII字符的通讯协议，其指令格式具有高度可读性但需要严格遵循规范：

基本指令结构：

code复制[Header][Address][Command][Data][LRC][CR][LF]

• Header：固定为'%'（0x25）
• Address：变频器站号，默认01（ASCII字符'0'+'1'）
• Command：2字符命令代码，如'F'+'R'表示正转运行
• Data：参数值，长度可变
• LRC：纵向冗余校验码
• CRLF：结束符（0x0D 0x0A）

常用控制命令：

2.2 欧姆龙PLC自由口配置

CP2E系列PLC的自由口通讯需要通过CX-Programmer进行以下关键设置：

1. 通讯参数设定：

   • 波特率：9600bps（与变频器保持一致）
   • 数据位：7位
   • 停止位：1位
   • 校验方式：偶校验
   • 流控制：无

2. 端口模式选择：

   • RS485端口设为"串行网关"模式
   • 启用TXD/RXD指令支持

3. 内存区域分配：

   • 使用DM区作为通讯缓冲区
   • 建议保留连续20个字用于收发数据

经验分享：实际调试中发现，CP2E的RS485端口在发送完成后需要至少10ms的延迟才能切换为接收状态，否则可能丢失变频器的响应数据。这个细节在官方手册中并未明确说明。

3. PLC程序实现详解

3.1 通讯指令核心逻辑

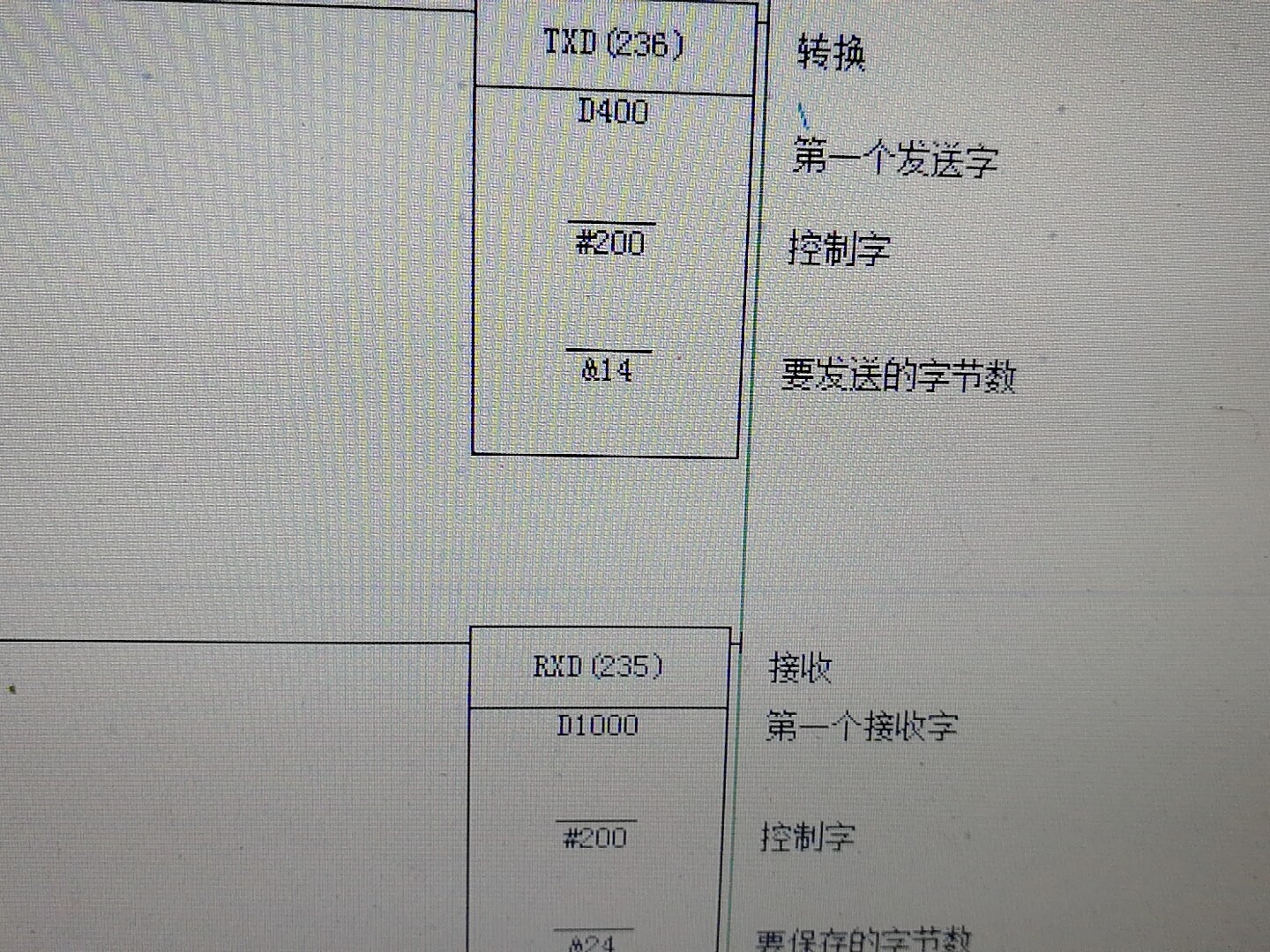

欧姆龙CP系列使用TXD/RXD指令实现自由口通讯，下面是典型的功能块实现：

ladder复制// 正转控制程序段
LD  W0.00       // 正转启动条件
ANDNOT T0000    // 防止重复发送
MOV #2521 DM100 // '%01' ASCII码
MOV #4652 DM101 // 'FR'
MOV #3030 DM102 // '00'
MOV #3030 DM103 // '00'
MOV #3131 DM104 // '11'
MOV #0D0A DM105 // CRLF
TXD DM100 0 6   // 从DM100发送6个字
OUT T0000 #10   // 10ms发送间隔定时器

代码解析：

1. 使用MOV指令构建完整的ASCII指令字符串
2. TXD指令参数说明：
   • DM100：发送数据起始地址
   • 0：使用端口0（RS485）
   • 6：发送6个字（12字节）
3. 定时器T0000用于防止指令重复发送

3.2 频率设定功能实现

频率设定需要将实际频率值（如50.00Hz）转换为ASCII格式：

ladder复制// 频率设定程序段
LD  W0.01       // 频率修改触发
MOV #2521 DM110 // '%01'
MOV #4653 DM111 // 'FS'
MOV N100 DM112  // 频率值存储位置
ASCIIDM112 DM113 4 // 转换为4字节ASCII
MOV #0D0A DM117 // CRLF
TXD DM110 0 8   // 发送8个字

关键点说明：

• 频率值需要乘以100后转换为整数（50.00Hz → 5000）
• ASCI指令实现二进制到ASCII的转换
• 校验码计算可通过LRC算法实现（示例中省略）

3.3 状态读取与数据处理

变频器返回的数据需要通过RXD指令接收并解析：

ladder复制// 数据接收程序段
LD  SM0.10      // 每秒执行一次
RXD DM200 0 10  // 接收数据到DM200
MOVDM200 DM210   // 数据转存
BCD DM210 D100   // ASCII转数值

数据处理技巧：

1. 返回数据通常包含头码和校验，需要提取有效部分
2. 频率值等参数需要除以100得到实际值
3. 建议添加超时检测（3秒无响应报错）

4. 变频器参数关键设置

4.1 通讯基础参数

台达VFD-M变频器必须正确设置以下参数才能建立通讯：

4.2 高级通讯设置

对于稳定性要求高的场合，建议额外配置：

1. P92通讯重试次数：建议设为3次
2. P93通讯等待时间：设置为50ms（与PLC程序匹配）
3. P94通讯协议选择：必须设为1（ASCII模式）

调试心得：参数修改后必须断电重启才能生效，这是台达变频器的一个特殊之处。初次调试时曾因此浪费2小时排查"通讯不成功"的问题。

5. 触摸屏界面设计要点

5.1 HMI与PLC数据交互

威纶通MT6070iP通过Host Link协议与欧姆龙PLC通讯，关键配置：

1. 通讯参数设置：

   • 波特率：115200bps
   • 数据位：7位
   • 停止位：2位
   • 校验：偶校验

2. 地址映射规则：

   • 位地址：CIO区对应0x0000开始
   • 字地址：DM区对应0x1000开始

5.2 典型界面元素实现

频率设定输入框：

1. 添加"数值输入"元件
2. 地址类型选择"DM"
3. 地址设为D100（对应PLC频率存储单元）
4. 格式设置为"浮点，小数点后2位"

运行状态指示灯：

1. 添加"指示灯"元件
2. 正转状态绑定W0.10
3. 反转状态绑定W0.11
4. 设置不同颜色区分状态

报警历史记录：

1. 使用"事件登录"功能
2. 配置报警条件与对应信息
3. 添加"报警条"显示实时报警
4. 设置"报警历史"视图

6. 系统调试与故障排查

6.1 常见问题速查表

6.2 高级调试技巧

1. 通讯监控方法：

   • 使用USB转RS485适配器连接PC
   • 运行串口调试助手（如AccessPort）
   • 实时捕获通讯数据帧

2. 信号质量检测：

   • 用示波器测量RS485差分信号
   • 检查信号幅值（应大于1.5V）
   • 观察信号波形是否干净

3. 负载测试建议：

   • 逐步增加通讯频率
   • 长时间运行观察稳定性
   • 记录异常发生时的环境条件

在实际项目中，我们通过上述方法发现了一个隐蔽问题：当变频器运行在35Hz以上时，通讯误码率明显上升。最终通过加装磁环滤波器和调整电缆走线路径解决了这个问题。
