三菱PLC与组态王在供暖控制系统中的应用实践

学习汪汪

1. 项目概述：基于三菱PLC与组态王的供暖控制系统

最近在做一个工业供暖系统的自动化改造项目，核心是通过三菱PLC和组态王软件实现对换热器的精准控制。这个系统最让我着迷的地方在于，它完美展现了工业自动化中"硬件执行+软件监控"的经典架构模式。就像交响乐团的指挥与乐手的关系——PLC是精准执行命令的乐手，组态王则是指挥家，两者配合才能奏出完美的温度控制乐章。

系统的主要任务是通过调节阀门开度来控制热水流量，从而维持供暖区域的恒定温度。听起来简单？实际操作中要处理传感器误差、阀门响应延迟、突发故障等一堆幺蛾子。下面我就从硬件选型、控制逻辑、软件实现三个维度，拆解这个系统的技术细节。

2. 硬件架构与选型考量

2.1 三菱PLC的型号选择

我们最终选用的是三菱FX3U系列PLC，这个选择经过了多重考量：

数字量I/O需求：系统需要8路DI（数字输入）和6路DO（数字输出），FX3U-32MR基本型刚好满足
模拟量扩展：温度传感器采用PT100热电阻，通过FX3U-4AD模拟量模块采集（分辨率0.1℃）
通讯能力：内置RS485接口，与组态王通过Modbus RTU协议通信（波特率19200bps）

经验提示：选PLC时务必预留20%的I/O余量，我们曾经因为少算了一个急停信号导致后期被迫增加扩展模块。

2.2 执行机构配置

阀门选型是控制精度的关键：

电动调节阀：采用DKZ-310直行程电动执行器
- 行程时间：30秒（从全关到全开）
- 控制信号：4-20mA
- 线性度误差：≤1%FS
配套阀门：V型调节球阀，等百分比流量特性
- 好处：在小开度时就有较好的调节性能

3. PLC控制逻辑实现

3.1 基础梯形图编程

三菱PLC的梯形图(LAD)编程虽然看起来复古，但在逻辑控制上非常直观。以最简单的阀门开关控制为例：

ladder复制|--[ X0 ]--[ M0 ]--( Y0 )--|

这段代码的物理含义是：

X0：现场按钮的常开触点（NO）
M0：内部辅助继电器
Y0：阀门开启线圈

当按下按钮（X0=ON）时，M0得电自锁，Y0持续输出直到收到关闭信号。实际项目中我们会加入更多保护逻辑：

ladder复制|--[ X1 ]--[ M1 ]--( Y1 )--|
|--[ X2 ]--[ M2 ]--( Y2 )--|

这里：

X1：温度超高限信号
X2：压力超高限信号
Y1/Y2：对应的报警指示灯

3.2 PID控制算法实现

温度控制的核心是PID算法，三菱PLC内置PID指令方便我们调用：

ladder复制|--[ SPD0 ]--[PID D0 D1 D2 D3 D4]--(MOV D10 D20)--|

参数说明：

D0：设定温度值（SV）
D1：实际温度值（PV）
D2：PID参数起始地址
D3：输出值地址
D4：控制周期（单位ms）

调试心得：

初始参数建议用Ziegler-Nichols法整定
积分时间Ti要大于温度传感器响应时间（我们系统设为60s）
微分作用Td不宜过大，否则会导致阀门频繁动作

4. 组态王监控系统开发

4.1 数据通信配置

组态王与PLC的通信配置是关键第一步：

新建设备驱动：选择"三菱FX系列(串口)"
设置通信参数：
- 波特率：19200
- 数据位：8
- 停止位：1
- 校验方式：偶校验
变量定义：
- I/O离散量：直接映射PLC的X/Y地址
- 模拟量：需进行工程量转换（如温度值=原始值×0.1）

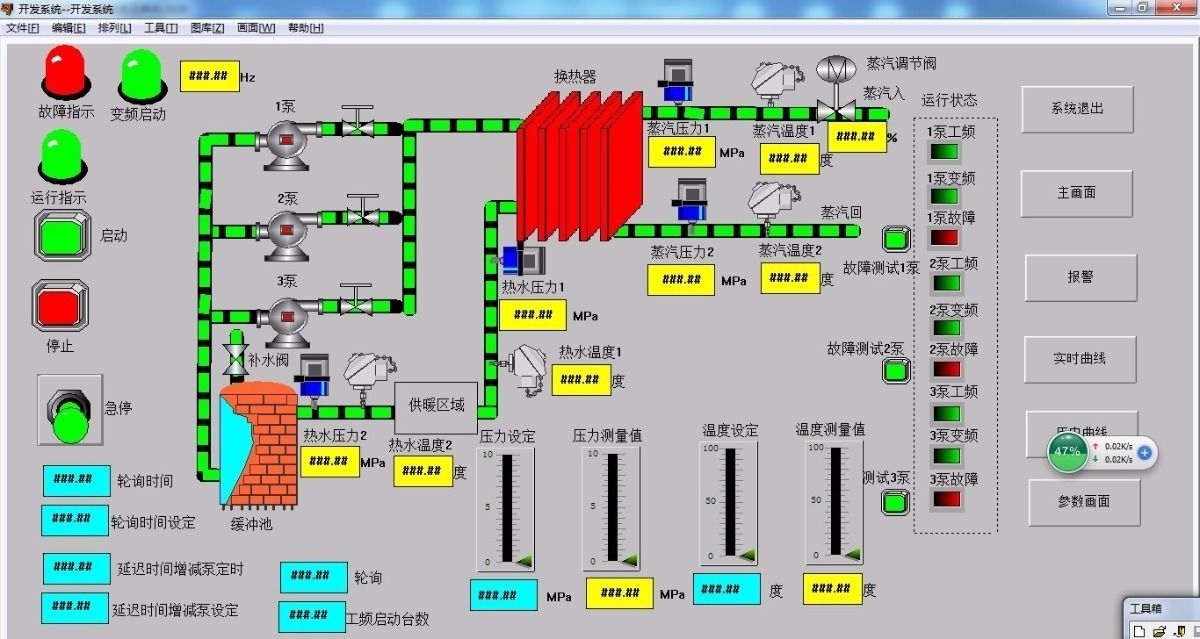

4.2 人机界面设计

好的HMI界面应该让操作员一眼掌握关键信息：

主监控画面：
- 实时趋势图（温度设定值/实际值曲线）
- 阀门开度百分比仪表盘
- 设备运行状态指示灯
参数设置画面：
- PID参数可调（需设置权限密码）
- 温度上下限设置
报警历史画面：
- 按时间排序的报警记录
- 支持按条件筛选

4.3 脚本程序示例

组态王的C脚本增强了系统灵活性，比如这个阀门控制函数：

c复制void UpdateValvePosition(int position)
{
    // 限幅处理
    if(position > 100) position = 100;
    if(position < 0) position = 0;

    // 死区处理（避免阀门频繁微调）
    static int lastPos = 0;
    if(abs(position - lastPos) < 2) return;

    // 更新并发送
    ValvePosition = position;
    SendCommandToPLC(ValvePosition);
    lastPos = position;
}

5. 系统保护机制设计

5.1 故障检测逻辑

完善的故障检测是系统稳定的保障：

传感器故障：通过值域判断（PT100正常范围-200~850℃）
通讯中断：心跳包机制（每5秒检查一次通讯状态）
阀门卡涩：检测开度反馈与指令的偏差（>5%持续10秒判定故障）

对应的报警处理函数：

c复制void CheckAlarm()
{
    // 温度传感器故障
    if (Temperature < -100 || Temperature > 900) {
        SetAlarm(ALARM_TEMP_SENSOR);
        EmergencyShutdown();
    }

    // 阀门反馈异常
    if (abs(ValveCmd - ValveFeedback) > 5) {
        SetAlarm(ALARM_VALVE_STUCK);
        RetryCount++;
        if(RetryCount > 3) EmergencyShutdown();
    }
}

5.2 应急处理策略

不同级别的故障采取不同应对措施：

一般报警（如温度波动超限）：
- 声光报警
- 自动切换PID参数
严重故障（如传感器失效）：
- 触发联锁停机
- 阀门保持最后安全位置
- 发送短信通知维护人员

6. 调试与优化实录

6.1 现场调试步骤

我们总结的调试"三步法"：

单体测试：
- 用信号发生器模拟温度输入
- 手动触发每个输出点验证执行机构
闭环测试：
- 设置阶跃响应（如设定值从20℃突变为25℃）
- 记录过渡过程曲线
联调测试：
- 模拟各种故障场景
- 验证保护动作的正确性

6.2 典型问题排查

遇到过最头疼的几个问题及解决方案：

故障现象	可能原因	解决方法
温度波动大	PID参数不合适	重新整定PID，增大积分时间
阀门振荡	机械间隙过大	更换阀门或调整死区设置
通讯中断	线路干扰	改用屏蔽双绞线，加终端电阻

6.3 性能优化技巧

几个提升系统稳定性的小窍门：

在PLC程序中加入滤波算法：
```
ladder复制|--[MOV D100 D200]--[FILT D200 D210 K5]--|
```
（K5表示5个周期的移动平均滤波）
组态王画面刷新优化：
- 关键数据实时刷新（周期500ms）
- 次要数据定时刷新（周期5s）
- 历史趋势采用异步加载
阀门控制加入"慢开快关"逻辑：
- 开启时每秒增加5%开度
- 关闭时立即全关（安全考虑）

这个项目让我深刻体会到，好的自动化系统既要考虑正常工况下的精确控制，更要确保异常情况下的安全处理。就像给系统装上"条件反射"——该快的时候要迅速响应，该稳的时候要镇定自若。
