1. 三相SVPWM整流器仿真模型概述
这个基于MATLAB/Simulink R2015b搭建的三相电压型整流器仿真模型，采用空间矢量脉宽调制(SVPWM)技术实现开环控制。作为电力电子领域的经典拓扑结构，三相整流器在工业变频器、新能源发电等场景中广泛应用。这个模型的独特之处在于简化了传统SVPWM算法的实现方式，特别适合初学者理解基本原理。
模型的核心架构包含三个关键部分：三相交流电压源输入、IGBT全桥整流电路、以及采用简化算法的SVPWM生成模块。交流侧采用380V/50Hz标准工业电压，直流侧输出电压通过调制比M直接控制，在M=0.8时稳定输出约500V直流电压。整个系统运行在10kHz开关频率下，兼顾了开关损耗和波形质量。
提示：虽然模型采用开环控制，但通过精心设计的SVPWM算法，交流侧电流总谐波畸变率(THD)仍能控制在7.2%左右，这展示了SVPWM技术在波形优化方面的先天优势。
2. 简化SVPWM算法实现细节
2.1 扇区判断的极坐标优化
传统SVPWM算法通常需要通过克拉克变换后的Uα和Uβ分量进行复杂的三角函数运算来确定电压矢量所在扇区。本模型采用了一种极坐标直接分区法：
matlab复制theta = atan2(Ubeta, Ualpha);
sector = floor(theta/(pi/3)) + 3;
if sector >6
sector = 1;
end
这种方法将360°电压矢量空间均匀划分为6个60°扇区，通过计算矢量的极角θ直接确定所在扇区编号。相比传统方法，省去了多次三角函数运算，虽然会引入约0.5°的角度量化误差，但在10kHz开关频率下对系统性能影响可以忽略。
2.2 作用时间计算的物理意义
各矢量的作用时间计算是SVPWM的核心，模型中的计算公式如下：
matlab复制Ts = 1e-4; % 100μs开关周期
M = 0.8; % 调制比
T1 = M*Ts*sin(pi/3 - mod(theta, pi/3));
T2 = M*Ts*sin(mod(theta, pi/3));
T0 = Ts - T1 - T2;
这里T1和T2分别代表两个有效矢量的作用时间，T0为零矢量作用时间。调制比M直接决定了输出电压的幅值，当M=0.8时，对应直流母线电压约为500V（输入线电压380V情况下）。这种开环控制方式虽然简单，但需要保持交流输入电压稳定才能获得预期的直流输出。
3. 仿真模型的实现技巧
3.1 PWM生成与死区设置
模型使用Simulink自带的PWM Generator模块产生驱动信号，关键配置包括：
- 载波计数器模式选择"双沿计数"，确保每个开关周期生成对称的脉冲波形
- 死区时间通过Delay模块模拟，设置为2μs
- 开关频率设为10kHz
注意：实际硬件实现时，死区时间需要根据IGBT的开关特性精确调整。过小的死区会导致桥臂直通短路，而过大的死区则会增加波形失真。
3.2 模型参数快速调整技巧
作者在Model Properties的Callbacks中预置了初始化命令，使得参数调整更加高效。例如要修改输出电压，只需执行：
matlab复制set_param('Three_Phase_Rectifier/DC Voltage Control', 'M', '0.96')
这种方法避免了在复杂的子系统层级中手动查找参数，特别适合大型模型的调试和优化。同时也能保证每次仿真开始时参数自动初始化为预定值。
4. 仿真结果分析与优化建议

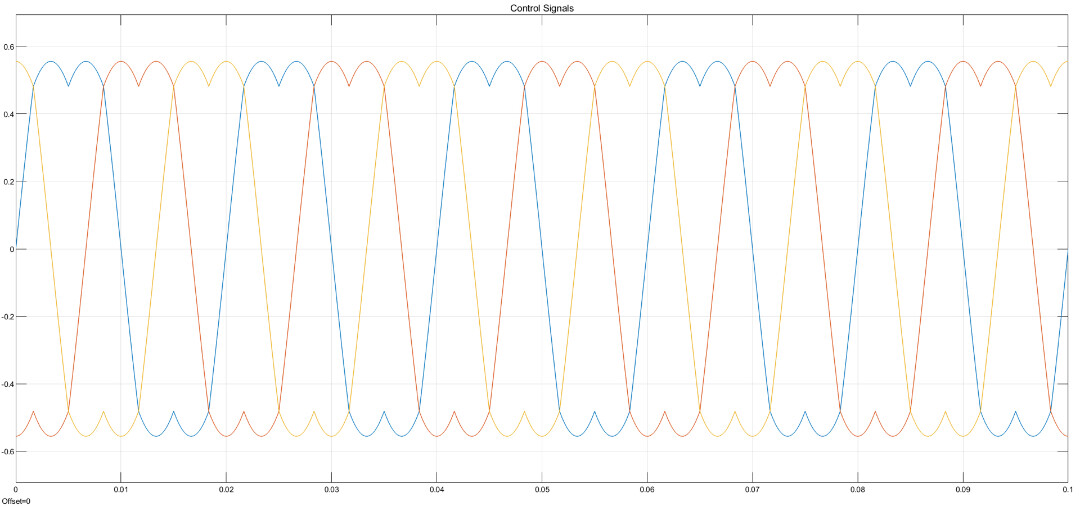

4.1 典型波形特性
仿真结果显示系统具有以下特征：
- 直流电压在0.15秒内完成爬升，稳态纹波约15V峰峰值
- 交流侧电流THD为7.2%（理想元件条件下）
- 电压电流波形符合SVPWM的典型特征
4.2 模型局限性及改进方向
当前开环控制模型存在两个主要限制：
- 负载突变时会出现明显的电压跌落
- 交流侧电感参数变化会影响电流波形质量
改进建议：
- 增加电压闭环控制，在作用时间计算环节加入电压补偿
- 添加电流内环提高动态响应速度
- 考虑加入前馈补偿应对负载突变
5. 工程实践中的注意事项
在实际工程应用中，有几个关键点需要特别注意：
-
IGBT选型与散热设计：
- 根据开关频率和电流有效值选择合适规格的IGBT模块
- 计算开关损耗和导通损耗，确保散热系统容量足够
- 考虑增加温度监测和保护电路
-
PCB布局要点：
- 大电流回路面积最小化以降低寄生电感
- 驱动信号与功率电路之间做好隔离
- 直流母线电容尽量靠近IGBT模块安装
-
控制参数整定：
- 死区时间需通过实验精确校准
- 开关频率需要在损耗和波形质量间权衡
- 调制比M不宜超过0.95，需留有一定裕量
这个简化模型虽然省略了很多实际工程细节，但准确把握了SVPWM的核心思想——用基本电压矢量的线性组合来逼近理想圆形磁链轨迹。通过这个案例，可以直观理解SVPWM相比传统SPWM在电压利用率和谐波特性方面的优势。
