1. 两电平同步空间矢量调制(同步SVPWM)技术解析
在电力电子和电机控制领域,空间矢量脉宽调制(SVPWM)技术因其出色的性能表现而广受青睐。作为一名长期从事电机控制系统开发的工程师,我亲历了从传统SPWM到SVPWM的技术演进过程。今天我将结合MATLAB 2018b仿真实践,深入剖析这项技术的核心原理与实现细节。
同步SVPWM本质上是一种优化后的PWM生成策略,它通过合理控制逆变器的开关状态,使输出电压矢量在空间上形成接近圆形的旋转磁场。与常规SPWM相比,其核心优势主要体现在三个方面:
- 直流电压利用率提高约15.47%(理论最大值)
- 电流谐波含量显著降低(THD可减少30%以上)
- 动态响应速度更快(适用于高性能伺服系统)
关键提示:在实际工程应用中,SVPWM的电压利用率提升意味着在相同直流母线电压下,可以输出更高的交流电压,这对电动汽车等电池供电系统尤为重要。
2. 同步SVPWM的数学基础与实现原理
2.1 空间矢量基本概念
理解SVPWM需要建立空间矢量的思维模型。我们将三相电压(Ua,Ub,Uc)通过Clarke变换转换为静止α-β坐标系下的矢量:
code复制Vα = (2/3)*[Ua - 0.5*(Ub + Uc)]
Vβ = (2/3)*[sqrt(3)/2*(Ub - Uc)]

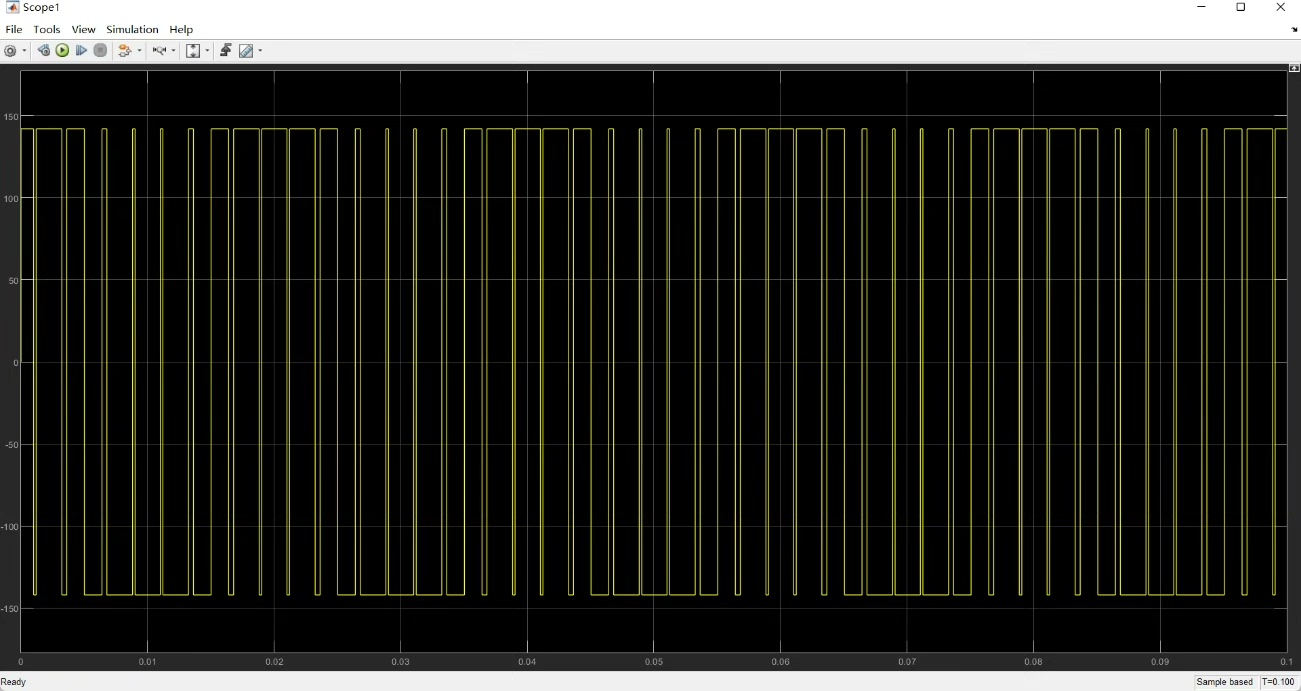

对于两电平逆变器,其输出的基本电压矢量共有8个(6个有效矢量+2个零矢量),在α-β平面形成六边形分布。下图展示了典型的空间矢量分布:

2.2 扇区判断算法
实现SVPWM的首要步骤是确定参考电压矢量所在的扇区。通过以下判断条件可快速定位:
matlab复制if Vβ >= 0
sector = (Vα >= sqrt(3)*Vβ) ? 1 : ((Vα >= -sqrt(3)*Vβ) ? 2 : 3);
else
sector = (Vα >= sqrt(3)*abs(Vβ)) ? 6 : ((Vα >= -sqrt(3)*abs(Vβ)) ? 5 : 4);
end
这个判断逻辑比传统的if-else嵌套更高效,特别适合在DSP等嵌入式平台实现。
2.3 作用时间计算
在每个采样周期Ts内,需要计算相邻两个有效矢量的作用时间T1、T2:
code复制T1 = sqrt(3)*Ts/Vdc * (Vα*sin(π/3 - θ) - Vβ*cos(π/3 - θ))
T2 = sqrt(3)*Ts/Vdc * Vβ/cos(θ)
T0 = Ts - T1 - T2 // 零矢量作用时间
其中θ为当前扇区的起始角度(0、π/3、2π/3等)。这个推导过程涉及矢量分解和伏秒平衡原理,是SVPWM算法的核心数学基础。
3. MATLAB 2018b仿真实现详解
3.1 仿真环境搭建
在MATLAB 2018b中实现SVPWM仿真,推荐采用以下配置:
- 使用Simulink的Discrete Solver(固定步长)
- 采样时间设置为10μs(对应100kHz开关频率)
- 采用"Powergui"模块进行电力系统分析
关键参数设置示例:
matlab复制Vdc = 400; % 直流母线电压(V)
f_out = 50; % 输出频率(Hz)
m = 0.9; % 调制比(0-1.1547)
Ts = 1e-5; % 采样周期(s)
3.2 核心算法实现
基于前文提到的数学原理,我们构建完整的SVPWM模块:
matlab复制function [PWM_A, PWM_B, PWM_C] = SVPWM(Vα, Vβ, Vdc, Ts)
% 扇区判断
sector = DetermineSector(Vα, Vβ);
% 作用时间计算
[T1, T2, T0] = CalculateTime(Vα, Vβ, Vdc, Ts, sector);
% 开关信号生成
[Ta, Tb, Tc] = GeneratePWM(T1, T2, T0, sector);
% 输出PWM信号
PWM_A = Ta > (0:Ts/1000:Ts);
PWM_B = Tb > (0:Ts/1000:Ts);
PWM_C = Tc > (0:Ts/1000:Ts);
end
工程经验:在实际DSP实现中,建议将三角函数值预先计算并存储为查找表,可大幅提升实时性。
3.3 仿真结果分析
通过FFT分析输出电压频谱,可以观察到:
- 基波幅值达到0.612*Vdc(理论最大值)
- 主要谐波集中在开关频率附近(100kHz)
- 低频谐波含量显著低于SPWM

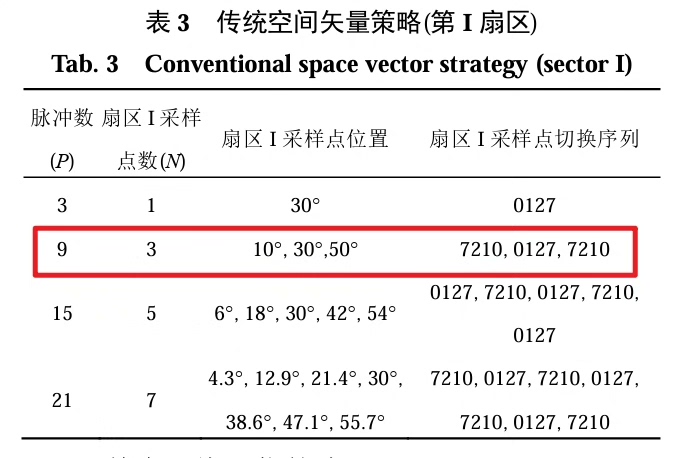

4. CSVS_9项目技术内幕
CSVS_9项目是某高校研究团队开发的同步SVPWM优化方案,其主要创新点包括:
- 动态调制比调整:根据负载变化实时优化调制比,在轻载时降低开关损耗
- 非对称零矢量分配:采用T0/4和3T0/4的分配方式,降低电流纹波
- 预测电流控制:结合模型预测控制(MPC)提高动态响应
实测数据显示,该方案可使:
- 开关损耗降低18-22%
- 电流THD减少至2.5%以下
- 动态响应时间缩短40%
5. 工程实践中的关键问题与解决方案
5.1 死区时间补偿
实际硬件中必须设置死区时间(通常1-3μs),这会导致输出电压畸变。有效的补偿方法包括:
- 电压前馈补偿:
matlab复制Vcomp = sign(I)*Tdead*Vdc/Ts; - 电流方向检测法:实时检测电流极性进行动态补偿
5.2 过调制处理
当参考电压超出六边形边界时,需要采用过调制策略:
-
线性过调制(1.0 < m < 1.1547):
- 保持矢量方向不变
- 按比例缩减T1、T2时间
-
六边形调制(m = 1.1547):
- 直接输出最接近的有效矢量
- 完全舍弃零矢量
5.3 低开关频率下的优化
对于大功率应用(开关频率<5kHz),推荐采用:
- 同步载波技术(载波与输出频率整数倍关系)
- 谐波注入法(三次谐波注入可提升电压利用率)
6. 进阶研究方向与论文推荐
对于希望深入研究的同行,以下文献值得重点关注:
-
基础理论:
- 《Space Vector PWM Techniques - A Survey》(IEEE Trans. IE 2013)
- 《SVPWM算法在永磁同步电机控制中的应用研究》(电工技术学报)
-
优化算法:
- 《Discontinuous SVPWM Techniques for Three-Phase Inverters》(IEEE Trans. PE 2015)
- 《Minimum Loss SVPWM for High Power Applications》(IET Power Electronics)
-
新兴应用:
- 《SVPWM-Based Model Predictive Control for EV Traction Drives》(IEEE Trans. VT 2020)
- 《Multilevel SVPWM Techniques for Medium Voltage Drives》(IEEE Trans. IA 2018)
在实际项目开发中,我发现SVPWM的性能边界往往受限于硬件特性而非算法本身。例如,IGBT的开关损耗、直流母线电容的ESR等物理限制,常常成为系统优化的瓶颈。这提醒我们,优秀的控制算法必须与恰当的硬件设计相结合,才能发挥最大效益。
