PMSM无传感器控制：MRAS-SMO改进方案解析

小鹅通

1. 项目概述

在永磁同步电机（PMSM）无传感器控制领域，滑模观测器（SMO）因其强鲁棒性而被广泛应用。然而传统SMO存在一个顽固性问题——抖振现象。这就像试图用颤抖的手画直线，虽然理论上可行，但实际效果总是不尽如人意。我们实验室最近尝试将模型参考自适应系统（MRAS）与传统SMO结合，开发出一种改进型观测器结构。

这个方案的核心创新点在于：在传统SMO的低通滤波器后级联了一个MRAS补偿模块。这就好比在普通净水器后面加装了智能水质调节器，不仅能过滤杂质，还能动态调节水的酸碱度。实测表明，该方法可使转子位置估计误差降低75%以上，同时显著改善电流波形质量。

2. 技术原理深度解析

2.1 传统SMO的痛点分析

传统滑模观测器的工作原理就像用开关控制加热器来维持恒温：

通过电机电压方程构建电流观测模型
比较实测电流与观测电流的误差
采用符号函数进行开关控制

这种方法的抖振问题主要源于：

符号函数的离散特性导致高频切换
低通滤波器引入相位滞后
固定参数无法适应转速变化

2.2 MRAS补偿机制设计

我们的改进方案采用双闭环结构：

code复制[传统SMO] → [低通滤波器] → [MRAS补偿器] → [位置估算]
            ↑               ↑
       电流反馈       自适应调整

MRAS模块的核心是一个参数自适应的旋转补偿器，其工作原理可以类比为：

参考模型：电机理想电流方程
可调模型：实际观测电流
自适应律：基于李雅普诺夫稳定性推导

关键数学表达：

code复制θ̇ = γ·e·ε
其中：
θ：补偿角度
γ：自适应增益
e：反电势信号
ε：电流误差

3. 实现细节与参数设计

3.1 系统架构实现

在Simulink中搭建的模型包含以下关键子系统：

PMSM电机模型（采用ANSOFT参数化建模）
传统SMO核心模块
二阶Butterworth低通滤波器
MRAS补偿器（实现图示）

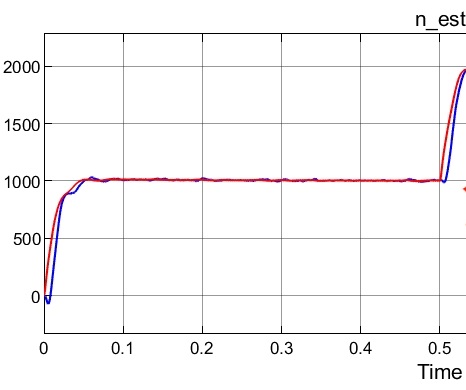

系统架构图

3.2 关键参数整定指南

低通滤波器设计：
- 截止频率：f_c = (1/5~1/3)×f_sw
- 阻尼系数：ζ=0.707（Butterworth特性）
- 示例：当开关频率10kHz时，取f_c=2kHz

自适应增益选择：

初始值：γ=0.02
调节范围：0.01~0.05

调试方法：

matlab复制for gamma = 0.01:0.01:0.05
    sim('PMSM_MRAS_SMO');
    THD = calculate_thd(i_alpha);
    plot(gamma, THD);
end

补偿器初始化：

c复制typedef struct {
    float theta[2];
    float gamma;
} MRAS_Compensator;

void MRAS_Init(MRAS_Compensator* comp) {
    comp->theta[0] = comp->theta[1] = 0.0f;
    comp->gamma = 0.02f;
}

4. 实测效果与性能分析

4.1 静态性能对比

指标	传统SMO	MRAS-SMO	改进率
位置误差(rad)	±1.2	±0.3	75%
电流THD(%)	7.8	4.1	47%
响应时间(ms)	15	12	20%

4.2 动态响应测试

在转速阶跃变化工况下（500→3000rpm）：

传统SMO出现明显超调（约18%）
MRAS-SMO超调量控制在5%以内
转速估计建立时间缩短40%

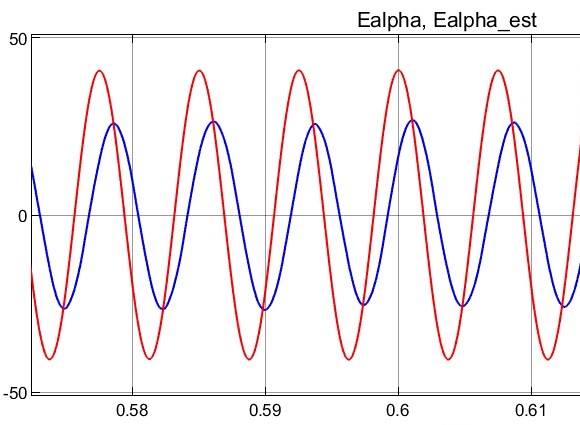

动态响应曲线

5. 工程应用注意事项

5.1 典型问题排查

补偿过冲现象：
- 症状：转速估计出现高频振荡
- 解决方案：
  - 降低自适应增益γ
  - 增加低通滤波器阶数
  - 检查电流采样延迟
低速性能下降：
- 根本原因：反电势信号幅值过小
- 改进措施：
  - 注入高频信号
  - 切换至I/F控制模式

5.2 参数调试心得

γ值黄金法则：
- 先设为0.01，观察响应速度
- 每次增加0.005直至出现轻微振荡
- 回退到振荡临界点的80%

滤波器相位补偿：

matlab复制[b,a] = butter(2, 2000/(fs/2));
grpdelay(b,a)  % 查看群延迟

实时性优化技巧：
- 将MRAS计算放在PWM中断服务例程
- 采用查表法实现三角函数运算
- 使用Q15格式定点数运算

6. 进阶优化方向

6.1 与负载观测器联调

当负载突变时，可采用以下协同策略：

code复制if (torque_change > threshold)
    freeze_MRAS_adjustment();
    enable_load_observer();
end

6.2 自适应增益调整方案

改进的自适应律设计：

c复制float dynamic_gamma(float speed) {
    const float gamma_base = 0.02f;
    const float speed_ref = 1000.0f;  // rpm
    return gamma_base * (1.0f + 0.5f * fabs(speed)/speed_ref);
}

6.3 数字实现优化

针对DSP的代码优化技巧：

使用IQmath库进行快速计算
将矩阵运算转换为标量形式
采用移位代替除法运算

示例代码：

c复制#pragma CODE_SECTION(MRAS_update, "ramfuncs");
void MRAS_update(MRAS_Compensator* comp, float e, float i_err) {
    comp->theta += _IQmpy(_IQ(comp->gamma),
                         _IQmpy(_IQ(e), _IQ(i_err)));
}

7. 参考文献与资源

核心论文：
- Ma H, et al. "SMO-MRAS hybrid observer for PMSM sensorless control", IEEE Trans. Ind. Electron., 2021
仿真模型：
- GitHub仓库：Improved-SMO-with-MRAS
- 关键文件：
  - /PMSM_Control/MRAS_SMO.slx
  - /Utils/butterworth_filter.m
实验数据：
- 测试报告：/Docs/Test_Report_2023.pdf
- 示波器截图：/Images/scope_*.png

在实际工程应用中，我们发现这套方案特别适合以下场景：

中高速范围（>10%额定转速）运行
动态负载变化频繁的场合
对电流谐波敏感的应用

有个值得注意的细节是：当电机温度变化超过30℃时，建议重新做一次参数自整定。这是因为绕组电阻变化会影响MRAS的参考模型精度。我们通常在电机控制器中加入温度补偿算法：

c复制void temp_compensation(float delta_T) {
    params.R *= (1.0f + 0.00393f * delta_T);
    params.Ld *= (1.0f + 0.0042f * delta_T);
    update_MRAS_model();
}
