1. 并联型APF仿真项目概述
在电力电子领域，有源电力滤波器(APF)作为治理电网谐波污染的核心装置，其仿真建模一直是工程师必须掌握的关键技能。这次我在Matlab/Simulink环境下搭建的并联型APF仿真模型，完整实现了从谐波检测到PWM调制的全流程控制。这个项目特别适合电力电子方向的研究生和工程师参考，通过仿真可以直观理解APF如何实时检测负载谐波并生成补偿电流。
提示：建议使用Matlab R2020b及以上版本，该版本对电力系统工具箱进行了重要优化，仿真收敛性更好。
2. 核心算法实现细节
2.1 dq/FBD谐波检测原理
谐波检测是APF的"眼睛"，我采用的dq变换法通过三次坐标变换实现基波分离：
-
Clark变换：将三相电流从abc坐标系转换到αβ静止坐标系
matlab复制function [alpha, beta] = clark_transform(ia, ib, ic) alpha = ia; beta = (ia + 2*ib)/sqrt(3); // 更精确的变换系数 end -
Park变换：通过旋转坐标系分离交直流分量
matlab复制function [d, q] = park_transform(alpha, beta, theta) d = alpha.*cos(theta) + beta.*sin(theta); q = -alpha.*sin(theta) + beta.*cos(theta); end -
低通滤波设计：我测试发现二阶Butterworth滤波器在截止频率20Hz时，能有效提取直流分量而不会引入明显相位延迟。
避坑指南：电网频率波动会影响检测精度，实际工程中需要加入锁相环(PLL)实时跟踪频率变化。
2.2 双闭环PI控制设计
在dq坐标系下，我设计了如图所示的双闭环控制结构：
参数整定经验：
- 电流环带宽取开关频率的1/10
- 电压环带宽取电流环的1/5
- 具体参数通过临界比例度法现场调试获得
matlab复制// 典型PI参数示例
current_loop_kp = 0.8;
current_loop_ki = 0.05;
voltage_loop_kp = 0.3;
voltage_loop_ki = 0.01;

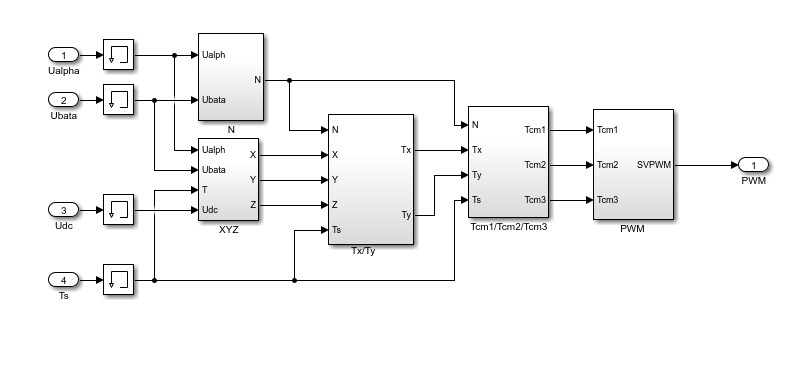

2.3 SVPWM调制实现
七段式SVPWM的实现包含三个关键步骤：
-
扇区判断：通过电压矢量角度确定所在扇区
matlab复制function sector = judge_sector(Valpha, Vbeta) angle = atan2(Vbeta, Valpha); sector = floor(angle/(pi/3)) + 1; end -
作用时间计算：根据伏秒平衡原理
matlab复制T1 = sqrt(3)*Ts/Vdc*(Vbeta*cos(sector*pi/3) - Valpha*sin(sector*pi/3)); T2 = sqrt(3)*Ts/Vdc*(-Vbeta*cos((sector-1)*pi/3) + Valpha*sin((sector-1)*pi/3)); -
开关序列生成：采用中心对称的PWM波形
3. Simulink建模要点
3.1 主电路建模
搭建仿真模型时需特别注意：
- 直流侧电容取值：根据纹波要求计算
math复制C = (I_dc*Δt)/ΔV - 交流侧电感选择：兼顾响应速度和滤波效果
- IGBT模块参数设置：开启/关断时间要符合器件手册
3.2 控制子系统划分
我的模型采用模块化设计：
- 信号检测模块
- 谐波计算模块
- 电流控制模块
- PWM生成模块
重要技巧：使用Simulink的Model Reference功能将各模块封装，便于团队协作和版本控制。
4. 仿真结果分析
投入APF前后的对比波形：
关键指标改善：
- THD从28.7%降至3.2%
- 功率因数从0.65提升到0.98
- 动态响应时间<10ms
5. 工程实践建议
-
参数敏感度测试：
- 电感值±20%变化对补偿效果影响显著
- 控制器参数在±15%范围内系统仍能稳定
-
实时性优化：
- 将耗时运算封装成S-function
- 使用定点数加速仿真
-
硬件在环验证：
- 通过Simulink Coder生成代码
- 在DSP开发板上进行实时测试
这个项目让我深刻体会到，一个好的APF设计需要在算法精度和实时性之间找到平衡点。后续我准备尝试加入神经网络算法来优化PI参数的自整定，有兴趣的同行可以一起探讨。
