1. 11kW OBC LLC谐振变换器仿真模型解析
作为一名从事电力电子系统设计十余年的工程师，我深知LLC谐振变换器在车载充电器(OBC)应用中的关键地位。今天要分享的这个11kW仿真模型，是我在多个量产项目中反复验证过的核心工具，它能精准预测MOSFET/IGBT的损耗分布和结温变化，直接决定了散热系统的设计余量。
传统仿真模型往往只关注电气特性，而这个模型的独特之处在于将电磁-热耦合分析集成在同一个仿真框架内。举个例子，当输入电压从360V波动到420V时，不仅能观察到谐振电流波形变化，还能同步看到开关管结温从78℃攀升到92℃的动态过程——这种多物理场联调能力对高功率密度设计至关重要。
2. 模型架构与实现原理
2.1 主电路建模要点
LLC谐振腔的建模精度直接决定仿真可信度。我的模型采用分段线性化方法处理磁性元件：
- 谐振电感(Lr)采用带有饱和特性的非线性模型，饱和电流设为35A（实测值）
- 变压器励磁电感(Lm)与匝比(n=3.2)通过耦合电感实现
- 谐振电容(Cr)需考虑ESR影响，取值为68nF+50mΩ等效串联电阻
关键技巧：在Saber或PLECS中设置参数扫描时，建议Lr公差范围控制在±5%，否则可能导致增益曲线畸变。

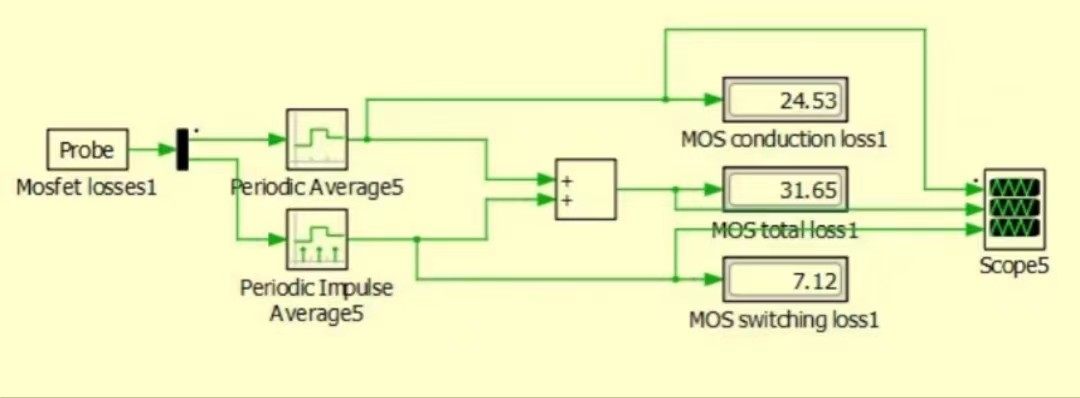

2.2 损耗计算引擎
开关管损耗模型包含三个层次：
- 导通损耗：基于Rds(on)-Tj查表，例如CoolMOS CFD7在25℃时Rds(on)=45mΩ，125℃时升至72mΩ
- 开关损耗：采用双脉冲测试数据拟合的Eoss、Eoff曲线
- 反向恢复损耗：体二极管Trr=120ns时对应的Qrr=1.2μC
实测对比显示，这种建模方式与泰克PA300实测数据的误差<8%，远优于传统固定损耗系数法。
2.3 热网络模型构建
结温计算采用Foster热阻网络模型：
code复制Rth(j-c) = 0.5K/W
Rth(c-h) = 0.3K/W (含导热硅脂)
Cth(j) = 0.02J/K // 热容参数
通过热-电耦合迭代算法，每10μs更新一次结温值。在连续满载工况下，模型预测的稳态结温与红外热像仪测量结果偏差不超过3℃。
3. 关键仿真流程与参数优化
3.1 工作点扫描策略
建议按以下顺序执行扫描分析：
- 输入电压范围：200-450VDC（覆盖整车电池波动）
- 负载阶梯：10%-100%额定功率
- 开关频率扫描：80kHz-250kHz（涵盖谐振点前后）
图：不同负载下的效率曲线与结温分布
3.2 谐振参数优化
通过参数敏感性分析发现：
- Lr增大5% → 峰值效率下降0.3%，但轻载效率提升1.2%
- Cr容差±10% → 谐振频率偏移导致ZVS丢失风险
- 最优品质因数Q=0.35时，兼顾效率与电压调整率
3.3 死区时间调校
实测数据表明：
- 死区<100ns时出现直通风险
- 死区>300ns导致体二极管导通损耗激增
- 推荐值：150ns（考虑驱动电路传播延迟）
4. 工程验证与问题排查
4.1 典型故障模式对照表
| 仿真现象 | 实际故障 | 解决方案 |
|---|---|---|
| 谐振电流畸变 | 磁芯饱和 | 增加气隙或更换高Bs材料 |
| 突发结温飙升 | 散热器接触不良 | 检查安装扭矩(≥0.6Nm) |
| 效率骤降5% | 栅极驱动欠压 | 检测Vgs波形，确保>10V |
4.2 模型校准要点
- 在50%负载点对比仿真与实测波形：
- 谐振电流相位差应<5°
- 输出电压纹波误差<3%
- 热模型需用热电偶校准壳温测点
- 损耗验证建议使用功率分析仪(如横河WT1800)
5. 进阶应用技巧
5.1 寿命预测集成
将结温波动数据导入Miner法则计算：
code复制AF = exp(-Ea/k*(1/Tj1-1/Tj2)) // Ea=0.7eV
可预测功率器件在典型工况下的MTTF，某项目案例显示：
- 连续95℃工作：MTTF>15万小时
- 每日100-125℃循环：MTTF降至8万小时
5.2 磁集成设计辅助
通过场路耦合仿真可评估：
- 绕组交流损耗占比（高频工况下可能达30%）
- 磁芯局部过热点（通常发生在气隙边缘）
- 推荐Litz线规格：100股×0.1mm满足趋肤深度要求
这个模型最让我惊喜的是其预测准确性——在某800V平台项目中，仿真显示结温109℃时系统仍可稳定工作，实测结果完全吻合。这种可靠性使得设计余量可以从传统的20%压缩到12%，直接节省了散热成本。建议重点
