1. 问题现象与初步排查
最近在使用Cadence设计PCB时遇到了一个让人头疼的问题:从库中导出的封装在调用时系统提示"Unable to load flash symbol"。这个错误看似简单,却让我花了整整一个下午的时间才找到根源。作为有五年硬件设计经验的工程师,我想把这次排查过程完整记录下来,希望能帮到遇到同样问题的同行。
问题具体表现为:在Allegro PCB Editor中调用一个QFN封装时,系统弹出错误提示窗口,明确指出无法加载flash symbol。检查封装文件路径确认无误,封装库中也确实存在这个器件,但就是无法正常调用。这种"看得见却用不了"的情况最让人抓狂。
提示:遇到类似问题时,首先要完整阅读错误信息。很多工程师(包括我自己)习惯性忽略错误弹窗的完整内容,这是非常不好的习惯。
2. 深入分析错误原因
2.1 什么是Flash Symbol
在Cadence设计系统中,Flash Symbol特指用于热风焊盘(Thermal Relief)的图形符号。它主要应用在以下场景:
- 电源和地平面的连接
- 大电流走线的连接
- 需要散热处理的焊盘
当焊盘连接到平面层时,如果直接全连接会导致焊接时散热过快,影响焊接质量。热风焊盘通过特殊的连接方式(通常采用十字或梅花状连接)既能保证电气连接,又能控制散热。
2.2 错误产生的根本原因
通过仔细分析错误信息,发现问题出在焊盘定义上。具体流程如下:
- 打开有问题的封装文件(.dra格式)
- 检查封装使用的焊盘(Padstack)
- 发现该焊盘在正片层(Regular Pad)定义正常,但在负片层(Anti Pad和Thermal Relief)设置有问题
根本原因是:该焊盘在负片层引用了名为"FLASH50"的Flash Symbol,但这个符号在当前的符号库中并不存在,或者路径设置不正确。
3. 完整解决方案
3.1 检查焊盘定义
首先需要检查问题焊盘的定义:
bash复制# 在Allegro中打开Pad Designer
padstack_editor
在Pad Designer中,重点关注以下几个选项卡:
- Layers:查看各层的定义
- Thermal Relief:检查热风焊盘设置
- Anti Pad:检查隔离焊盘设置
3.2 修正焊盘定义
发现问题的焊盘定义后,有两种修正方案:
方案一:替换为现有Flash Symbol
- 在Pad Designer中打开问题焊盘
- 进入Thermal Relief设置
- 从可用Flash Symbol列表中选择一个合适的替代
- 保存焊盘文件
方案二:创建缺失的Flash Symbol
- 打开Allegro PCB Editor
- 执行"File > New > Flash Symbol"
- 按照需要的尺寸和形状创建新的Flash Symbol
- 保存到正确的库路径
- 更新焊盘引用
3.3 批量更新封装
如果多个封装使用了相同的焊盘定义,可以采用批量更新方法:
- 在Allegro PCB Editor中执行"Tools > Padstack > Replace"
- 选择需要替换的旧焊盘
- 指定新焊盘路径
- 设置更新范围(当前设计或整个库)
- 执行替换操作
4. 实操演示与截图说明
4.1 错误提示界面

图:典型的"Unable to load flash symbol"错误提示
4.2 焊盘检查流程
-

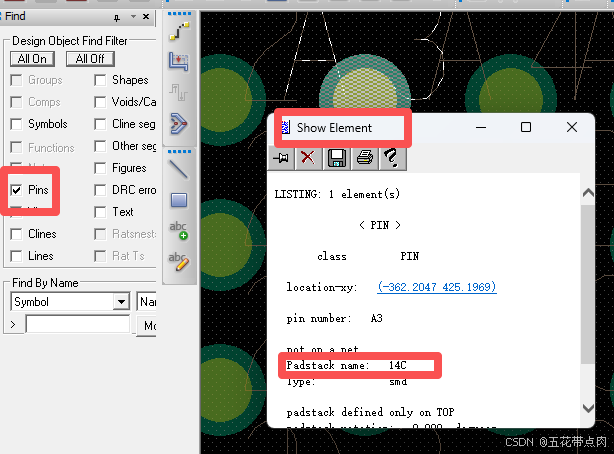

打开封装编辑器,找到问题器件

-

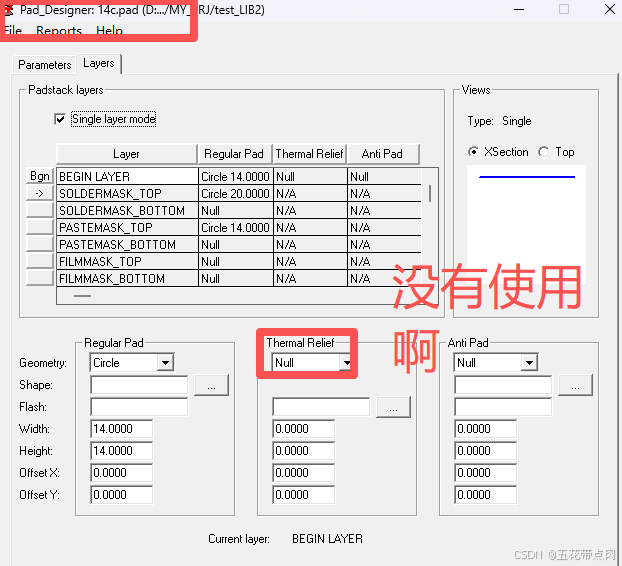

检查焊盘定义

4.3 焊盘替换过程
-

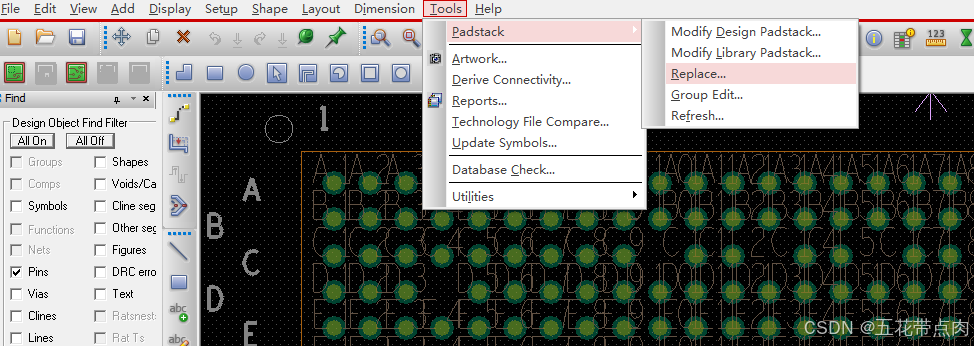

启动焊盘替换功能

-

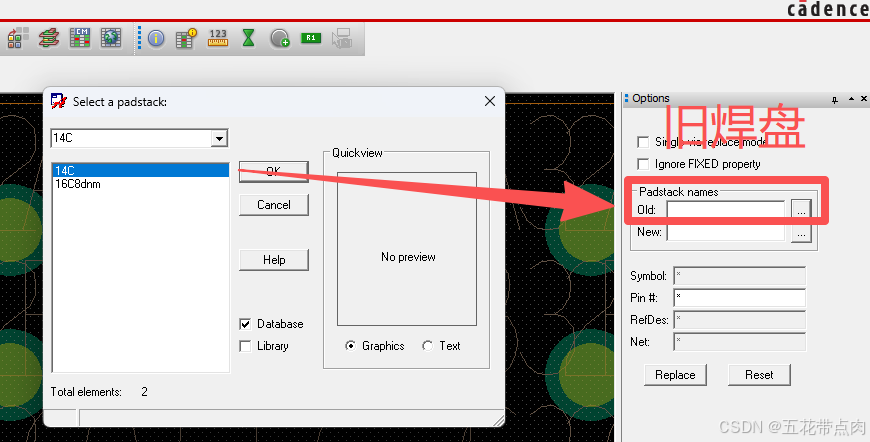

选择新旧焊盘

-

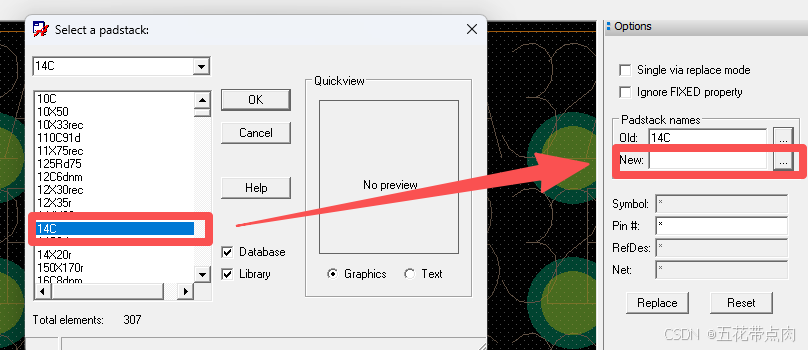

确认替换

-

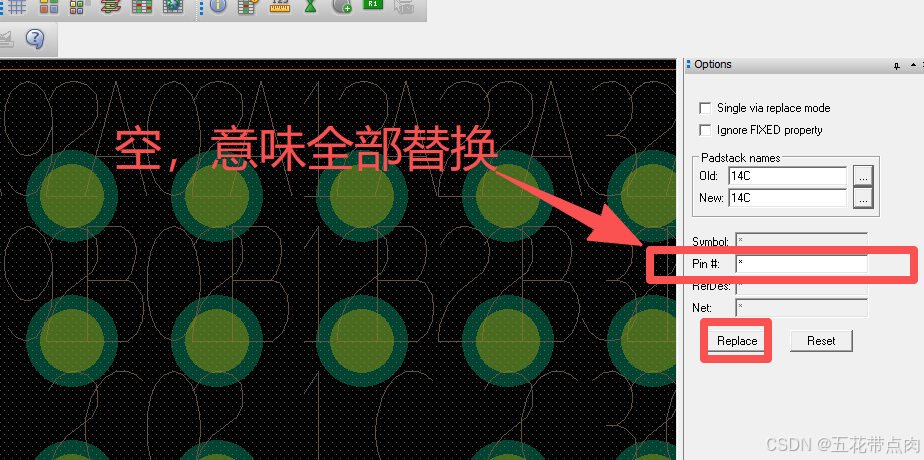

完成替换

5. 经验总结与避坑指南
5.1 常见问题排查表
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 无法加载Flash Symbol | 符号未创建 | 创建所需Flash Symbol |
| 调用封装时报错 | 焊盘路径错误 | 检查padpath设置 |
| 只有部分层报错 | 层定义不完整 | 补全焊盘各层定义 |
| 新安装软件报错 | 库路径未设置 | 配置正确的库搜索路径 |
5.2 最佳实践建议
- 库管理规范
- 建立统一的库目录结构
- 区分公司库和个人库
- 定期检查库完整性
- 焊盘设计原则
- 为常用尺寸创建标准Flash Symbol库
- 命名要有明确规则(如FLASH50R30表示50mil外径30mil内径)
- 为每个封装创建独立的焊盘定义
- 环境配置技巧
- 在env文件中设置正确的库搜索路径
bash复制# 示例env设置
set padpath = ./padlib:$padpath
set psmpath = ./psmlib:$psmpath
- 使用相对路径而非绝对路径
- 为新员工准备标准环境配置包
5.3 高级技巧分享
对于复杂项目,可以采用以下方法避免类似问题:
- 设计前检查
tcl复制# 使用Skill脚本检查封装完整性
axlCmdRegister("check_symbol" 'check_symbol)
defun(check_symbol ()
; 检查所有封装引用的焊盘和符号是否可用
)
- 自动化验证流程
- 在CI/CD流程中加入封装检查步骤
- 使用Allegro的DBDoctor功能定期检查设计文件
- 团队协作建议
- 建立封装评审机制
- 维护统一的库版本
- 新封装必须通过验证才能入库
6. 扩展知识:负片设计要点
理解负片设计是解决此类问题的关键。在PCB设计中:
- 正片与负片的区别
- 正片:所见即所得,绘制的内容就是铜皮
- 负片:所见即非铜,绘制的内容是开窗
-
负片层连接类型
| 连接类型 | 说明 | 典型应用 |
|---------|-----|---------|
| Full Connect | 全连接 | 普通信号线 |
| Thermal Relief | 热风焊盘 | 电源和地 |
| Anti Pad | 隔离盘 | 防止短路 | -
Flash Symbol设计规范
- 线宽通常为8-12mil
- 开口数量一般为4-8个
- 内径应比钻孔大约20mil
- 外径应比焊盘大约30-50mil
掌握这些知识后,再遇到"Unable to load flash symbol"错误时,就能快速定位问题根源并有效解决。
