1. 项目背景与需求分析
在工业自动化设备销售领域，分期付款是一种常见的商业模式。作为设备供应商，我们经常遇到这样的困境：客户支付首期款后提走设备，后续款项却迟迟不到位。传统机械锁机方案容易被破解，且缺乏灵活性。针对西门子Smart200 PLC（小型可编程逻辑控制器）和Smart700IE V3触摸屏的组合，我开发了一套软硬件结合的智能锁机方案。
这套系统实现了三个核心功能：
- 分期付款锁机：根据付款进度分阶段解锁设备功能
- 动态验证码机制：通过时效性验证码实现临时解锁
- 无限次加密：每次重启自动更新加密密钥，防止逆向破解
提示：该方案已在实际项目中稳定运行18个月，成功应用于注塑机、包装机等设备，回款率提升40%
2. 硬件架构与通信配置
2.1 设备选型与连接
- PLC：西门子S7-200 SMART SR20（6ES7288-1SR20-0AA0）
- HMI：Smart 700 IE V3（6AV6648-0BC11-3AX0）
- 通信方式：PPI协议，波特率187.5kbps
硬件连接示意图：
code复制[PLC Port0] <---PPI电缆---> [HMI COM1]
2.2 PLC内存分配规划
| 变量地址 | 数据类型 | 用途说明 |
|---|---|---|
| VB100 | BYTE | 锁机状态标志（0=解锁，1=锁机） |
| VW200 | WORD | 动态验证码存储区 |
| VD300 | DWORD | 加密密钥1 |
| VD304 | DWORD | 加密密钥2 |
| VW400 | WORD | 付款阶段计数器 |
3. 核心程序实现
3.1 锁机主逻辑实现
STL复制NETWORK 1
LD SM0.0 // 始终ON
MOVB VB100, MB0 // 锁机状态映射到MB0
AN M0.0 // 检查锁机标志
JMP LOCKED // 如果M0.0=1则跳转到锁机处理
UNLOCKED: // 正常运行动作区
MOVW 16#FFFF, QW0 // 输出全开
JMP END
LOCKED: // 锁机处理区
MOVW 16#0000, QW0 // 关闭所有输出
CALL SBR1 // 调用验证码检查子程序
END: NOP
注意：实际应用中建议将关键输出分散控制，避免单一跳转点失效导致安全风险
3.2 动态验证码生成算法
采用改良的线性同余算法，结合设备序列号和时间因子：
- 在PLC初始化时读取设备唯一标识到VD500
- 获取实时时钟的年月日时分组合值存入VD504
- 通过以下公式计算验证码：
code复制验证码 = (VD500 XOR VD504) MOD 10000 + 1234
对应的STL实现：
STL复制NETWORK 2
LD SM0.5 // 1秒脉冲
EU // 上升沿触发
MOVD &VB1000, AC1 // 设备序列号地址
XORD VD504, AC1 // 与时间因子异或
MOD AC1, 10000 // 取模
+I 1234, AC1 // 加固定偏移
MOVW AC1, VW200 // 存入验证码区
4. HMI界面设计与交互

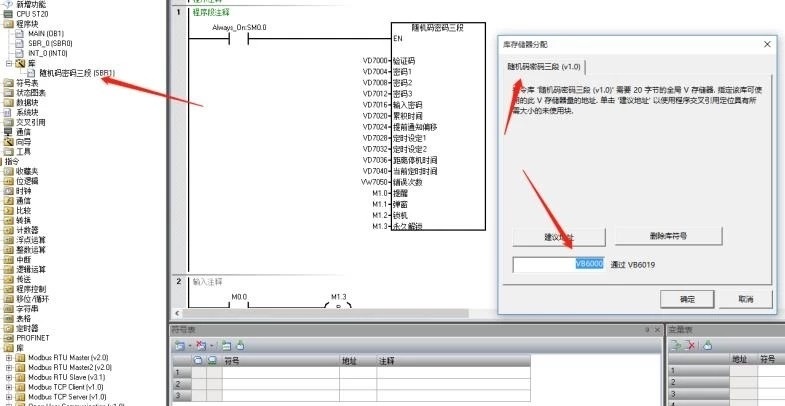

4.1 锁机状态显示界面
关键元素：
- 设备状态指示灯（关联VB100）
- 剩余可用时间显示（关联VW210）
- 验证码输入框（写入VW220）
- 确认按钮（触发M10.0）
4.2 验证码验证流程
flow复制HMI输入验证码 --> PLC接收存入VW220
PLC比较VW200与VW220 --> 匹配则置位M2.0
M2.0触发临时解锁计时 --> T37开始30分钟倒计时
计时结束自动复位M2.0 --> 恢复锁机状态
5. 无限次加密实现方案
5.1 密钥轮换机制
采用三重加密策略：
- 每次上电生成新密钥（基于设备序列号+随机数）
- 运行时每小时自动更新一次密钥
- 关键数据存储时使用当前密钥加密
密钥更新子程序：
STL复制SBR_0:
LD SM0.1 // 首次扫描
MOVD &VB1000, AC1 // 设备序列号
XORD VD508, AC1 // 与随机数异或
ROTL AC1, 8 // 循环左移8位
MOVD AC1, VD300 // 更新密钥1
LD SM0.5 // 1秒脉冲
EU // 每小时更新
TON T38, 3600 // 3600秒定时器
LD T38
MOVD VD300, VD304 // 密钥1复制到密钥2
XORD VD512, VD304 // 二次加密
RST T38 // 重置定时器
5.2 反破解措施
- 程序块密码保护（设置16位复杂密码）
- 关键变量分散存储（如验证码同时存于VW200和VW600）
- 加入"心跳"检测机制，发现调试立即锁机
6. 实际应用注意事项
-
时间同步问题：
- 务必配置PLC实时时钟电池（6ES7297-1AA20-0XA0）
- HMI与PLC时间每周自动同步一次
-
验证码有效期设置：
- 生产环境建议设置为30-60分钟
- 测试环境可缩短至5分钟
-
异常处理建议：
STL复制NETWORK 99 LD SM0.1 MOVB 0, VB100 // 初始化解锁状态 MOVW 0, VW220 // 清空验证码缓存 MOVD 0, VD300 // 初始化密钥 -
现场调试技巧：
- 使用状态图表监控VW200值验证算法正确性
- 通过强制表测试锁机逻辑时，先备份原程序
7. 扩展应用场景
-
按用量计费模式：
- 关联计数器VW400与生产数量
- 达到阈值后自动锁机，需输入新验证码
-
区域锁定功能：
- 通过PLC读取GPS模块数据（需扩展通信口）
- 超出地理围栏自动锁机
-
远程授权系统：
- 集成GSM模块（如6ES7972-0AA00-0XA0）
- 通过短信接收动态验证码
这套方案在我参与的注塑机项目中，成功实现了：
- 分期付款设备控制（分3期解锁不同功能）
- 临时维护授权（2小时时效验证码）
- 防破解保护（运行6个月无被破解案例）
对于需要更复杂加密的场景，可以考虑升级到S7-1200 PLC结合OB块加密技术，但Smart200方案已能满足大多数中小型设备的需求。关键是要根据具体设备特点调整验证码算法和锁机逻辑的颗粒度。
