1. WIFI EVM问题概述
在射频工程实践中,EVM(Error Vector Magnitude,误差矢量幅度)是衡量数字调制质量的关键指标。它直接反映了信号在调制和解调过程中的失真程度,对于WiFi等无线通信系统尤为重要。EVM指标不合格会导致通信质量下降、数据传输速率降低甚至连接中断。
作为一名射频工程师,我在多个WiFi产品开发项目中积累了一些EVM问题的调试经验。本文将系统性地分享EVM问题的调试思路、星座图分析方法以及实际工程中的预防措施。这些经验不仅适用于WiFi系统,对蓝牙、Zigbee等其他无线通信技术也有参考价值。

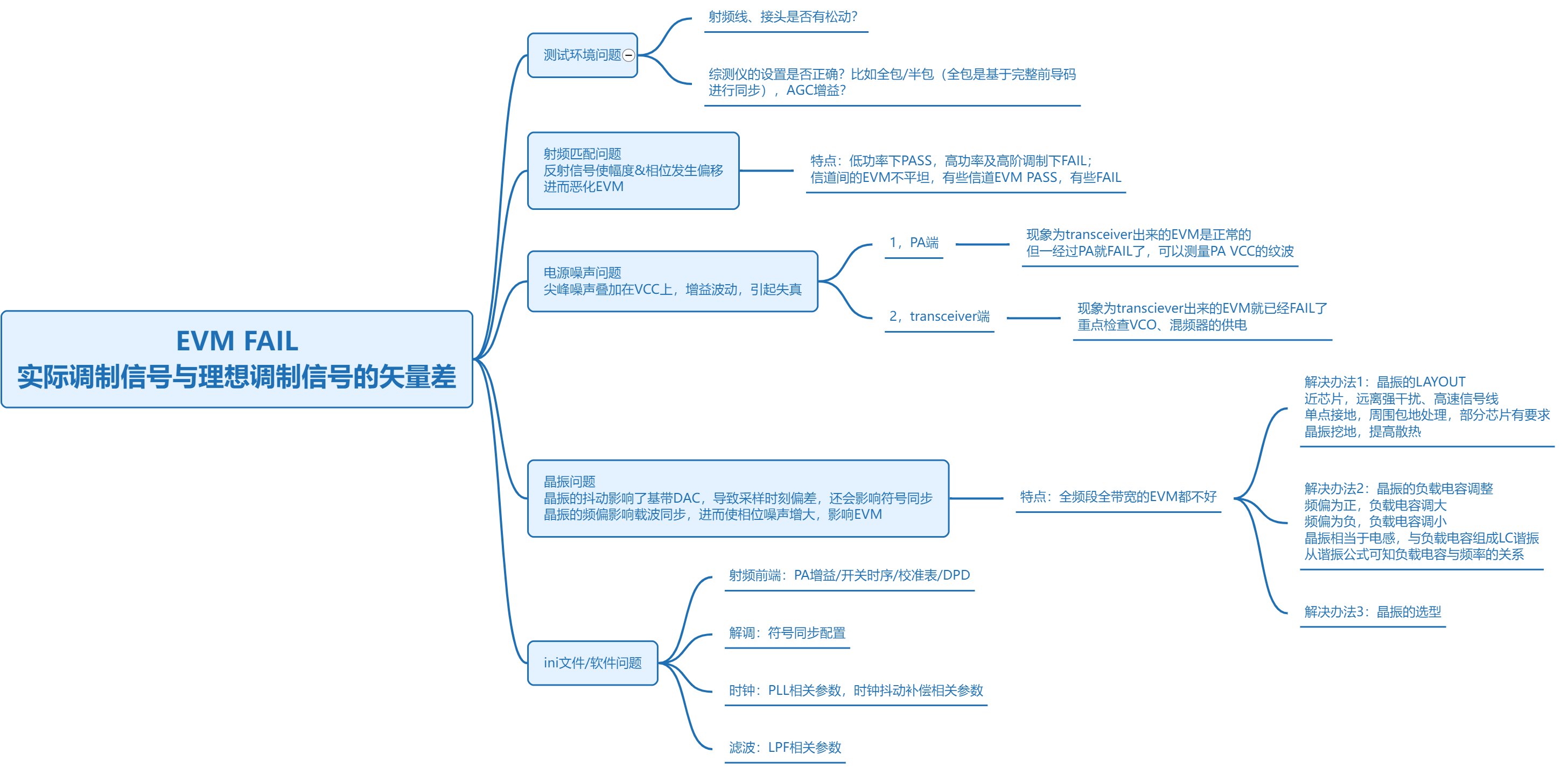

2. WIFI EVM FAIL的debug思路
2.1 系统性的调试流程
当遇到EVM测试不合格时,建议按照以下步骤进行系统排查:
-
确认测试环境:首先排除测试设备(如矢量网络分析仪、信号源)的校准问题。检查连接线缆和接头是否完好,确保测试夹具的阻抗匹配良好。我曾经遇到过一个案例,EVM指标始终不达标,最后发现是测试用的SMA转接头内部接触不良导致的。
-
分离发射和接收链路:通过环回测试确认问题是出在发射端还是接收端。如果接收端EVM良好,则问题集中在发射链路。
-
逐级排查发射链路:
- 检查基带IQ信号的EVM
- 检查混频器输出
- 检查功率放大器(PA)输出
- 检查天线端信号
-
电源质量检查:使用示波器检查各供电节点的纹波,特别是PA和VCO的供电。电源噪声会直接调制到射频信号上,导致EVM恶化。
2.2 关键参数测量与分析
在调试过程中,需要重点关注以下参数的测量:
-
频谱平坦度:使用频谱分析仪检查信号带宽内的幅度波动。理想情况下,20MHz WiFi信号的带内波动应小于±1dB。
-
相位噪声:在载波偏移1kHz和10kHz处测量相位噪声。对于2.4GHz WiFi,1kHz偏移处的相位噪声应优于-80dBc/Hz。
-
谐波和杂散:检查二次和三次谐波水平,确保它们比主信号低至少30dB。
-
时域波形:观察信号的包络变化,检查是否有异常的幅度压缩或膨胀。
提示:在调试EVM问题时,建议先使用连续波(CW)信号测试系统的基本性能,再切换到调制信号测试。这样可以快速定位问题是出在线性度还是调制质量上。
3. 从星座图判断EVM FAIL的原因
星座图是分析EVM问题最直观的工具。不同类型的EVM问题会在星座图上表现出独特的图案特征。
3.1 星座图特征与问题对应关系
-
星座点向某一个方向拉伸:
- 典型表现:所有星座点沿固定方向拉长成椭圆形
- 可能原因:射频匹配不良,特别是PA输出匹配网络
- 解决方案:重新调谐匹配网络,使用矢量网络分析仪检查S11参数
-
星座点全向扩散:
- 典型表现:星座点呈圆形扩散,没有明显方向性
- 可能原因:电源滤波不足,电源噪声调制到射频信号
- 解决方案:增加电源去耦电容,优化电源布局
-
星座图整体旋转:
- 典型表现:整个星座图案相对于理论位置旋转一定角度
- 可能原因:晶振频率偏移或相位噪声过大
- 解决方案:检查参考时钟质量,优化晶振电路布局
-
星座图幅度压缩:
- 典型表现:外层星座点向内层挤压,呈现"开花"状
- 可能原因:PA进入饱和区,线性度不足
- 解决方案:降低输入功率或更换更高线性度的PA
-
星座图无规律跳变:
- 典型表现:星座点位置随机跳动,没有固定模式
- 可能原因:强外部干扰或数字处理错误
- 解决方案:检查屏蔽措施,确认基带处理算法正确性
-
星座图拖尾:
- 典型表现:星座点呈现明显的拖尾现象
- 可能原因:符号同步问题或码间干扰
- 解决方案:优化同步算法,检查滤波器群延迟特性
3.2 实际案例分析
在某次WiFi 6产品开发中,我们观察到星座图呈现45度方向的拉伸(如下图所示)。经过排查,发现是PA输出端的匹配网络在5GHz频段存在明显的阻抗失配。通过调整匹配网络中的电感值,将S11从-8dB优化到-15dB后,EVM从8%改善到3%。

4. 面试中常见的EVM问题解析
4.1 带宽对EVM的影响
问题:相同输出功率下,为什么带宽越大,EVM越差?
-
匹配网络带宽限制:
- 匹配网络(如PA的输出匹配)通常设计在特定频点附近最优
- 带宽增大时,匹配网络在带边的性能下降,导致信号失真
- 解决方案:使用宽带匹配网络设计,如多节匹配或渐变线匹配
-
PA线性度瓶颈:
- 宽带信号的峰均比(PAPR)通常更高
- 高峰均比信号会使PA更容易进入非线性区
- 计算公式:PAPR = 10log(Peak Power/Average Power)
- 对于OFDM信号,PAPR可达10-12dB
-
噪声累积效应:
- 噪声功率与带宽成正比:Pn = kTB
- 其中k是玻尔兹曼常数,T是绝对温度,B是带宽
- 带宽加倍,噪声功率增加3dB
-
同步敏感度增加:
- 宽带信号的符号周期更短
- 同样的时钟抖动对短符号周期的影响更大
- 举例:对于20MHz WiFi,符号周期为3.2μs;40MHz时为1.6μs
4.2 PCB布局中的EVM优化
问题:如何在PCB布局时预防EVM问题?
-
晶振布局要点:
- 尽可能靠近射频IC放置(建议<5mm)
- 使用金属屏蔽罩并良好接地
- 远离高频信号线(如PA输出、天线走线)
- 晶振下方铺完整地平面,禁止走线
-
PA布局规范:
- PA周围提供完整的地平面
- 使用多个接地过孔阵列连接各层地
- PA电源走线宽度至少20mil(0.5mm)
- 禁止在PA正下方走任何信号线
-
电源处理技巧:
- 去耦电容采用"大容量+小容量"组合
- 小容量电容(如100pF)最靠近芯片引脚
- 电源滤波电感选用高频特性好的类型
- 不同电源域(射频、模拟、数字)分开布局
-
接地系统设计:
- 采用星型接地拓扑
- 射频地与数字地单点连接
- 接地过孔间距小于λ/10(2.4GHz时约5mm)
- 避免形成接地环路
5. 实际工程中的经验分享
5.1 EVM调试中的常见陷阱
-
忽视环境因素:
- 温度变化会影响PA线性度和晶振频率
- 建议在高温(+85°C)和低温(-40°C)下测试EVM
- 某项目在室温下EVM达标,但在高温下恶化至超标,最终发现是PA偏置电路温漂过大
-
测试信号选择不当:
- 使用单载波测试无法暴露OFDM信号的EVM问题
- 建议测试信号包含所有子载波
- 可使用802.11标准规定的测试帧结构
-
忽视数字预失真(DPD)校准:
- 现代WiFi系统通常采用DPD改善PA线性度
- DPD参数需要针对每个频段单独校准
- 校准不充分会导致EVM性能下降
5.2 实用调试技巧
-
分段测量法:
- 在信号链的多个点接入测试端口
- 通过比较各点EVM变化定位问题区段
- 示例:基带IQ输出→上变频后→PA输出
-
参数扫描测试:
- 系统性地扫描频率、功率等参数
- 记录EVM随参数变化的趋势
- 可发现性能突变的临界点
-
交叉验证法:
- 使用不同厂家的测试设备交叉验证
- 避免因设备特性导致的误判
- 特别是频谱分析仪和矢量信号分析仪
-
极限测试法:
- 故意设置极端条件(如最高温度、最大功率)
- 提前暴露潜在问题
- 比常规测试更能发现问题
6. EVM优化的进阶考虑
6.1 器件选型建议
-
PA选择要点:
- 关注1dB压缩点(P1dB)和三阶交调点(IP3)
- 优选专为WiFi设计的PA模块
- 注意匹配网络是否集成在模块内
-
晶振规格要求:
- 相位噪声:<-100dBc/Hz @10kHz offset
- 频率稳定度:±10ppm或更好
- 优选温补晶振(TCXO)或恒温晶振(OCXO)
-
电源管理IC选择:
- 低压差线性稳压器(LDO)优于开关稳压器
- 关注电源抑制比(PSRR):>60dB @100kHz
- 输出噪声:<30μVrms
6.2 生产测试中的EVM控制
-
测试系统校准:
- 每日进行全系统校准
- 使用标准信号源验证测试系统EVM
- 建立测试系统的长期稳定性监控
-
统计过程控制(SPC):
- 收集历史EVM测试数据
- 设置合理的控制上下限
- 对超出控制限的产品进行根本原因分析
-
快速故障诊断:
- 开发自动化诊断脚本
- 根据EVM特征自动推测可能原因
- 减少人工分析时间
在实际项目中,我发现建立完整的EVM调试检查表非常有用。这个检查表应包含所有可能的故障模式和对应的验证方法。当遇到EVM问题时,按照检查表逐步排查可以大大提高调试效率,避免遗漏关键因素。
