电机VF控制原理与单片机实现优化

1. VF控制基础与开环控制原理

VF控制（电压频率控制）是电机驱动领域最基础也最经典的控制策略之一。作为一名从事电机控制开发多年的工程师，我经常需要在资源受限的单片机上实现VF控制算法。开环VF控制的核心思想很简单：通过保持电压与频率的恒定比例关系（V/f=常数）来控制交流电机转速。

在实际工程中，这种控制方式最大的优势就是实现简单、计算量小，特别适合对成本敏感的家电应用（比如空调、洗衣机）。但很多人可能不知道，简单的VF控制背后其实隐藏着几个关键设计要点：

1. 压频比曲线设计：不同电机特性需要定制不同的V/f曲线，特别是在低频段需要考虑电压补偿
2. 斜坡函数生成：频率变化的斜率需要合理设计以避免电流冲击
3. 死区时间补偿：逆变器开关管存在死区时间，需要在软件中做电压补偿

提示：虽然开环VF控制不需要编码器反馈，但实际应用中建议至少加入电流检测作为保护措施。

2. 定点化实现方法与优化技巧

在资源有限的8位或16位单片机中实现VF算法，定点数运算是必选项。根据我的项目经验，定点化处理需要特别注意以下几个环节：

2.1 数据格式选择

对于典型的VF控制应用，我推荐采用Q15格式（16位有符号数，1位符号+15位小数）来表示电压和频率参数。这种格式的优势在于：

• 数值范围：-1~0.9999695
• 精度：1/32768 ≈ 3.05e-5
• 直接兼容大多数MCU的硬件乘法器

c复制typedef int16_t q15_t;  // 定义Q15数据类型
#define Q15_SCALE (1.0f/32768.0f)  // Q15到浮点的转换系数

2.2 运算优化技巧

1. 乘法运算：

c复制q15_t q15_mult(q15_t a, q15_t b) {
    int32_t tmp = (int32_t)a * b;  // 32位中间结果
    return (q15_t)(tmp >> 15);     // 右移15位得到Q15结果
}

2. 除法运算（通过牛顿迭代法近似）：

c复制q15_t q15_div(q15_t a, q15_t b) {
    // 先做倒数近似，再乘法
    q15_t reciprocal = newton_reciprocal(b);
    return q15_mult(a, reciprocal);
}

3. 查表法加速：对于SVPWM所需的三角函数，可以预先计算Q15格式的sin/cos表

注意：定点数运算要特别注意溢出问题，关键运算建议使用32位中间变量。

3. Simulink建模与自动代码生成

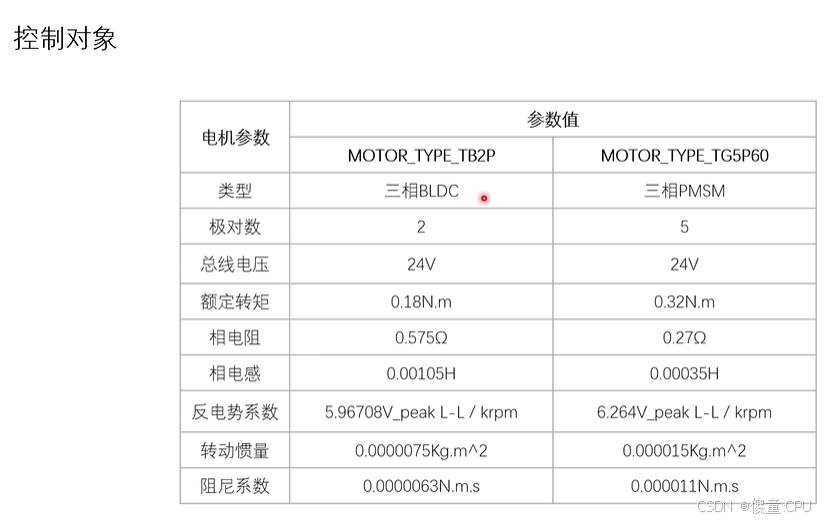

3.1 系统建模要点

在Simulink中搭建VF控制模型时，我通常采用分层建模的方式：

1. 控制层：

   • 频率给定生成（斜坡函数）
   • V/f曲线计算
   • 电压矢量生成

2. 驱动层：

   • SVPWM调制
   • 死区时间补偿
   • 保护逻辑（过流、过压等）

3.2 代码生成配置技巧

使用Embedded Coder生成代码时，这几个配置项特别关键：

1. 硬件配置：

matlab复制set_param(gcs, 'ProdHWDeviceType', 'Texas Instruments->C2000')
set_param(gcs, 'TargetLang', 'C')

2. 优化配置：

matlab复制set_param(gcs, 'OptimizeBlockIO', 'on')
set_param(gcs, 'InlineInvariantSignals', 'on')

3. 数据接口配置：

matlab复制set_param([model '/PWM'], 'StorageClass', 'ExportedGlobal')
set_param([model '/ADC'], 'StorageClass', 'ImportedExtern')

3.3 模型验证方法

我常用的验证流程是：

1. 在Simulink做浮点仿真验证算法
2. 使用Fixed-Point Designer工具进行定点化验证
3. 生成代码后与模型做SIL（Software-in-the-Loop）测试
4. 最后上板实测

4. 实际工程中的问题与解决方案

4.1 启动抖动问题

现象：电机启动时出现明显抖动甚至反转
解决方法：

1. 调整初始电压偏置（通常设为额定电压的5-10%）
2. 优化频率斜坡斜率（建议0.5-2Hz/s）
3. 加入初始位置检测（即使开环控制也建议做）

4.2 低频转矩不足

现象：低频段（<10Hz）带载能力差
优化方案：

1. 增加低频电压补偿：

c复制if(freq < 10Hz) {
    voltage = voltage * (1.0 + 0.1*(10 - freq)/10);
}

2. 采用电流前馈补偿

4.3 代码效率优化

对于C2000等DSP芯片，还可以通过以下方式进一步优化：

1. 使用IQmath库替代标准运算
2. 关键函数用汇编优化
3. 合理使用PWM中断优先级

5. 进阶：从开环VF到闭环控制

虽然本文主要讨论开环VF控制，但在实际项目中，我通常会预留以下接口以便后续升级：

1. 电流采样接口
2. 编码器接口
3. 速度观测器模块
4. 磁场定向控制(FOC)框架

这样当需要提升性能时，可以平滑过渡到闭环矢量控制方案。
