1. DAC7311数模转换器概述
DAC7311是德州仪器(TI)推出的一款12位低功耗数模转换器,采用微型SOT-23-6封装,特别适合空间受限的嵌入式应用。这款芯片最吸引我的特点是其2.0-5.5V的单电源供电设计,既可作为供电电压又可作为参考电压,大大简化了外围电路设计。
在实际项目中,我经常遇到需要精确控制模拟输出的场景,比如传感器校准、电机控制等。相比PWM+滤波的方案,使用DAC7311这类专用DAC芯片能获得更稳定、更精确的模拟输出。它的12位分辨率意味着可以输出4096个不同的电压等级,对于大多数控制应用来说已经足够精细。
注意:虽然DAC7311支持最高5.5V供电,但实际使用时建议留有一定余量,长期工作在4.5-5V区间更为稳妥。
2. 硬件接口与引脚功能解析
2.1 引脚定义与连接方式
DAC7311的6个引脚各司其职,理解每个引脚的功能是正确使用的前提:
-
AVDD/VREF(引脚1):这个引脚具有双重功能:
- 作为电源输入(2.0-5.5V)
- 同时作为内部DAC的参考电压
- 这意味着输出电压范围直接与供电电压相关
-
GND(引脚2):必须确保良好的接地,在PCB布局时建议使用星型接地或单点接地
-
SCLK(引脚3):SPI时钟输入,支持最高30MHz时钟频率
-
DIN(引脚4):SPI数据输入,仅支持主出从入(MOSI)模式
-
SYNC(引脚5):相当于SPI的片选信号(CS),低电平有效
-
VOUT(引脚6):模拟电压输出,负载能力为2kΩ||500pF
2.2 典型连接电路
在我的GD32项目中使用时,典型连接方式如下:
c复制GD32_SPI_MOSI -> DAC7311_DIN
GD32_SPI_SCK -> DAC7311_SCLK
GD32_GPIO_PIN -> DAC7311_SYNC (普通GPIO模拟片选)
GD32_3.3V -> DAC7311_AVDD
GD32_GND -> DAC7311_GND
实操技巧:虽然SYNC可以接SPI硬件CS,但我更推荐使用普通GPIO控制,这样时序控制更灵活。
3. 通信协议深度解析

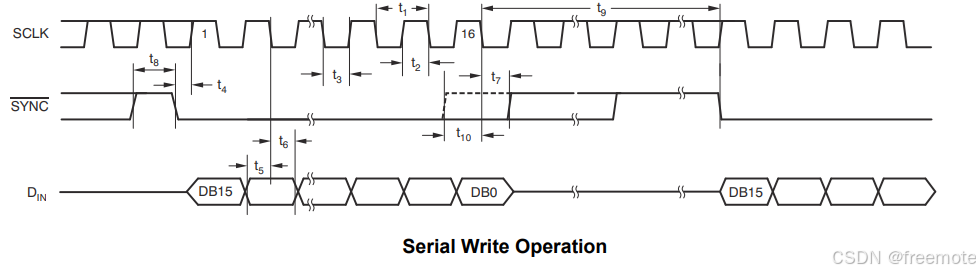

3.1 SPI时序特性
DAC7311采用标准SPI协议,但有几点需要特别注意:
- 只支持写操作:没有读功能,因此可以节省一根MISO线
- 时钟极性:CPOL=0,CPHA=0(时钟空闲为低,数据在上升沿采样)
- 数据传输顺序:高位(MSB)先发,16位数据帧结构
- SYNC时序:
- 下降沿开始传输
- 上升沿锁存数据
- 必须保持低电平至少33ns(在3.3V供电时)

3.2 数据帧结构详解
16位数据帧的每个bit都有特定含义:
| 位域 | 名称 | 功能描述 |
|---|---|---|
| DB15 | PD1 | 与DB14共同决定工作模式:00=正常模式,01=输出接1kΩ到GND,10=输出高阻,11=保留 |
| DB14 | PD0 | 同上 |
| DB13-DB2 | DAC数据 | 12位有效数据,代表输出电压值 |
| DB1-DB0 | 无关位 | 可忽略,建议设为0 |
在正常操作模式下,我们只需要关注DB13-DB2这12位数据。例如要输出满量程的50%,应发送0x800(即2048)。
4. 软件实现与驱动开发
4.1 基础驱动函数
基于GD32的标准外设库,我们可以这样实现底层驱动:
c复制// 硬件初始化
void DAC7311_Init(void) {
GPIO_InitPara GPIO_InitStructure;
SPI_InitPara SPI_InitStructure;
// 初始化SYNC引脚
GPIO_InitStructure.GPIO_Pin = DAC7311_SYNC_PIN;
GPIO_InitStructure.GPIO_Mode = GPIO_MODE_OUT_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_SPEED_50MHZ;
GPIO_Init(DAC7311_SYNC_PORT, &GPIO_InitStructure);
GPIO_SetBits(DAC7311_SYNC_PORT, DAC7311_SYNC_PIN); // 初始高电平
// 初始化SPI
SPI_InitStructure.SPI_Direction = SPI_DIRECTION_1LINE_TX;
SPI_InitStructure.SPI_Mode = SPI_MODE_MASTER;
SPI_InitStructure.SPI_DataSize = SPI_DATASIZE_16BIT;
SPI_InitStructure.SPI_CPOL = SPI_CPOL_LOW;
SPI_InitStructure.SPI_CPHA = SPI_CPHA_1EDGE;
SPI_InitStructure.SPI_NSS = SPI_NSS_SOFT;
SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BAUDRATEPRESCALER_8;
SPI_InitStructure.SPI_FirstBit = SPI_FIRSTBIT_MSB;
SPI_Init(DAC7311_SPI, &SPI_InitStructure);
SPI_Enable(DAC7311_SPI);
}
// 数据写入函数
void DAC7311_Write(uint16_t data) {
GPIO_ResetBits(DAC7311_SYNC_PORT, DAC7311_SYNC_PIN); // SYNC拉低
while(SPI_I2S_GetFlagStatus(DAC7311_SPI, SPI_FLAG_TXE) == RESET); // 等待发送缓冲区空
SPI_I2S_SendData(DAC7311_SPI, data);
while(SPI_I2S_GetFlagStatus(DAC7311_SPI, SPI_FLAG_TXE) == RESET); // 等待发送完成
while(SPI_I2S_GetFlagStatus(DAC7311_SPI, SPI_FLAG_BSY) == SET); // 等待SPI空闲
GPIO_SetBits(DAC7311_SYNC_PORT, DAC7311_SYNC_PIN); // SYNC拉高
}
4.2 电压输出计算与实现
输出电压与数字值的关系为:
Vout = (VREF × CODE) / 4096
其中CODE为12位数字值(0-4095)。我们可以封装一个更友好的输出电压函数:
c复制#define V_REFIN 3.3f // 实际参考电压
#define DAC7311_VOL_TO_AD(vol) ((uint16_t)((vol / V_REFIN) * 4095.0f))
int DAC7311_SetVoltage(float voltage) {
if(voltage < 0 || voltage > V_REFIN)
return -1; // 超出范围
uint16_t code = DAC7311_VOL_TO_AD(voltage);
uint16_t data = code << 2; // 左移2位,填充DB1-DB0
DAC7311_Write(data);
return 0;
}
调试技巧:实际使用时,建议在VOUT引脚添加一个0.1μF的陶瓷电容到地,可以有效减少输出噪声。
5. 实际应用中的经验分享
5.1 电源设计注意事项
- 电源去耦:尽管DAC7311功耗很低,但仍建议在AVDD引脚附近放置0.1μF和1μF的陶瓷电容
- 参考电压稳定性:由于AVDD同时作为参考电压,电源噪声会直接影响输出精度
- 电压范围:虽然规格书标称2.0-5.5V,但3.3V供电时性能最优
5.2 PCB布局建议
- 模拟与数字分离:即使DAC7311是单芯片方案,也应尽量让VOUT走线远离数字信号
- 地平面处理:确保芯片下方有完整地平面,GND引脚就近打过孔到地平面
- 走线长度:SPI信号线尽量等长,特别是时钟频率高于10MHz时
5.3 常见问题排查
-
无输出或输出不正确:
- 检查SYNC信号是否正常产生
- 用逻辑分析仪抓取SPI波形,确认数据格式正确
- 测量AVDD电压是否稳定
-
输出噪声大:
- 增加输出端滤波电容
- 检查电源去耦是否充分
- 降低SPI时钟频率测试
-
发热异常:
- 检查是否意外进入高功耗模式
- 确认输出负载没有短路
6. 进阶应用技巧
6.1 多片DAC同步控制
当系统需要多个模拟输出时,可以采用菊花链方式连接多个DAC7311:
code复制MCU -> DAC1(DIN) -> DAC2(DIN) -> DAC3(DIN)
SYNC1 SYNC2 SYNC3
通过将SYNC信号并联,可以同时更新所有DAC输出。数据需要连续发送三个16位帧,每个DAC会依次锁存自己的数据。
6.2 低功耗模式应用
DAC7311提供了两种省电模式:
- 1kΩ到地模式:输出端通过1kΩ电阻接地
- 高阻模式:输出完全断开
这两种模式可以将功耗从几百微安降低到几微安。适合电池供电的间歇工作场景。
c复制void DAC7311_SetPowerMode(uint8_t mode) {
uint16_t cmd = 0;
switch(mode) {
case 0: // 正常模式
cmd = 0x0000;
break;
case 1: // 1kΩ到地
cmd = 0x4000;
break;
case 2: // 高阻
cmd = 0x8000;
break;
}
DAC7311_Write(cmd);
}
6.3 输出校准与线性度优化
虽然DAC7311出厂时已经校准,但在高精度应用中可以进行二次校准:
- 零点校准:输出代码为0时,测量实际输出电压V0
- 满量程校准:输出代码为4095时,测量实际输出电压V1
- 计算修正系数:
- 斜率 = (V1 - V0)/4095
- 偏移 = V0
在校准后,输出电压计算应调整为:
Vout = (slope × CODE) + offset
我在一个温度控制系统中的实测数据显示,经过校准后,DAC7311的输出精度可以从±10mV提升到±2mV以内。
