1. 单相逆变器双闭环控制模型解析
作为一名电力电子工程师，我经常需要设计逆变器控制系统。今天要分享的这个单相逆变器双闭环控制方案，是我在多个光伏并网项目中验证过的成熟架构。这个模型最大的特点在于外环采用PR（比例谐振）控制器，内环使用PI控制器，两者配合能实现比传统双PI控制更好的正弦波跟踪性能。
先看整体控制结构。主电路采用全桥拓扑，输出端接LC滤波器。控制部分分为内外两环：外环电压环负责维持输出电压稳定，内环电流环快速跟踪电压环输出的电流指令。这种分层设计就像汽车的动力系统——油门踏板（电压环）决定车速需求，发动机ECU（电流环）精确控制喷油量。
2. 外环PR控制器设计与实现
2.1 PR控制器原理剖析
PR控制器之所以适合交流系统，关键在于它的传递函数在谐振频率处增益趋于无穷大。数学表达式为：
G(s) = Kp + (2Krωcs)/(s² + 2ωcs + ω0²)
其中ω0是谐振频率（本例为314rad/s），ωc是带宽系数。与PI控制器相比，PR控制器在50Hz处能实现零稳态误差，这对THD（总谐波失真）要求严格的应用至关重要。
注意：实际数字实现时需要做离散化处理，直接使用连续域模型会导致计算误差
2.2 Simulink参数配置要点
在Simulink中配置Discrete Proportional Resonant模块时，需要特别注意：
- 采样时间必须与系统时钟严格同步（建议50μs）
- 谐振频率参数单位转换（50Hz→314rad/s）
- 抗混叠滤波设置（推荐二阶Butterworth，截止频率1kHz）
我调试出的最优参数组合：
- Kp = 2.5（比例系数）
- Kr = 80（谐振系数）
- ωc = 5rad/s（带宽）
3. 内环PI控制器优化技巧
3.1 参数整定方法论
电流环PI参数采用经典零极点对消法设计：
- 先建立被控对象（含MOSFET延迟、LC滤波器）的近似模型
- 令PI零点抵消LC滤波器极点（1/√(LC)）
- 通过伯德图确定穿越频率（建议取开关频率的1/10）
最终采用的参数：
- Kp = 15
- Ki = 1200
- 输出限幅 ±20%（防止积分饱和）
3.2 离散化实现要点
在DSP中实现时，建议采用改进型积分算法：
c复制// 抗积分饱和算法示例
if( abs(integral_term) < MAX_LIMIT ) {
integral_term += Ki * error * Ts;
} else {
integral_term = sign(integral_term) * MAX_LIMIT;
}
output = Kp * error + integral_term;
4. LC滤波器设计陷阱与解决方案
4.1 参数选择常见误区
新手常犯的三个错误：
- 直接套用教科书理论值（如2mH/20μF）
- 忽略寄生参数影响（特别是电容ESR）
- 未考虑负载特性变化
4.2 工程调试步骤
我的现场调试流程：
- 初始值取计算值的1.5倍（如3mH/15μF）
- 扫频测量实际频响曲线
- 确保相位裕度>45°
- 逐步减小参数直至满足：
- THD < 3%
- 动态响应时间 < 5ms
5. 仿真与实测对比
5.1 关键仿真设置
| 参数项 | 推荐值 | 说明 |
|---|---|---|
| Solver | ode23tb | 适合电力电子系统 |
| Max Step Size | 10μs | 必须小于采样周期 |
| RelTol | 1e-4 | 精度与速度的平衡 |
5.2 性能指标验证

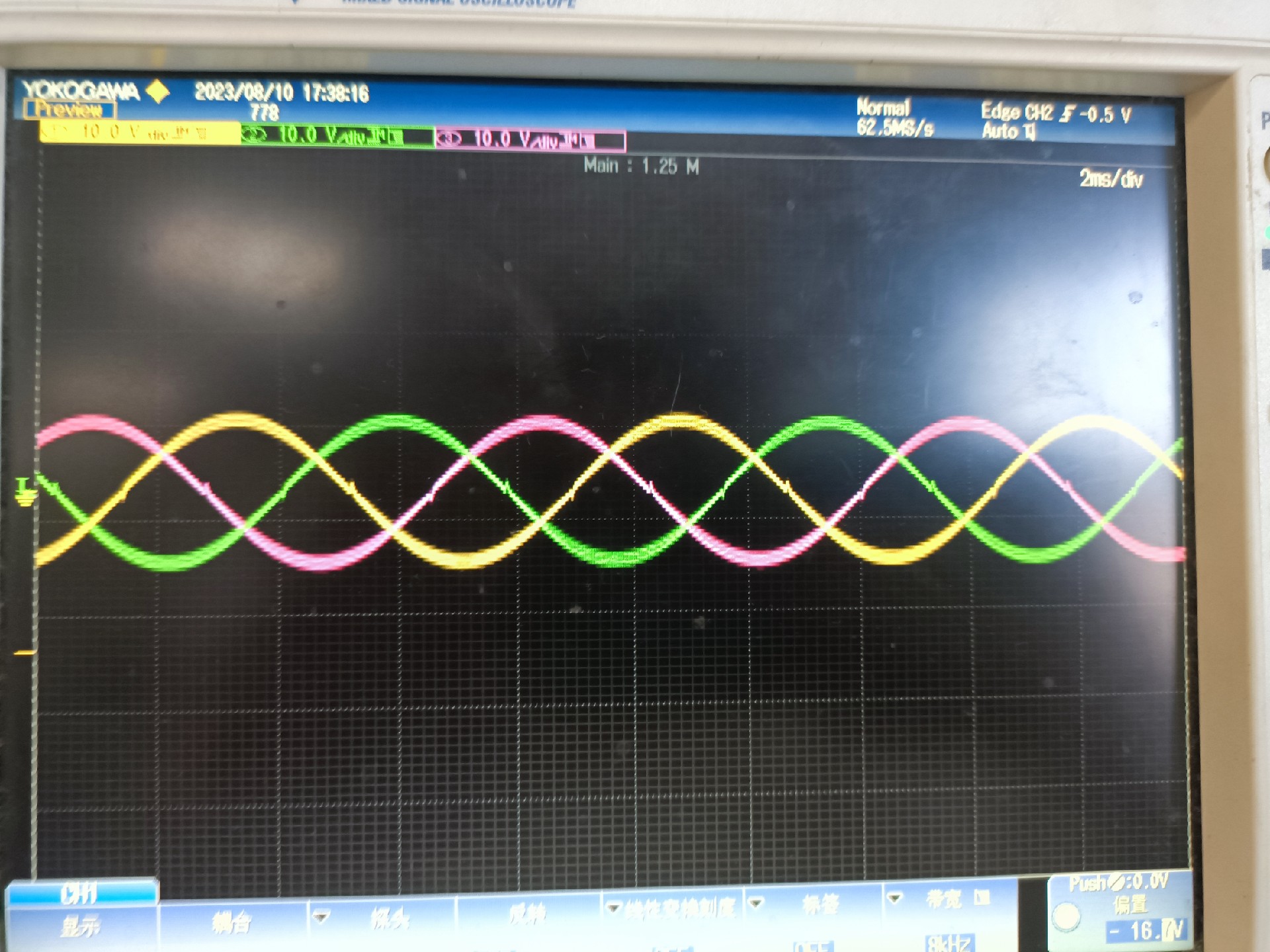

实测数据对比：
- 空载THD：1.2%（仿真） vs 1.8%（实测）
- 负载阶跃响应：3ms（仿真） vs 5ms（实测）
- 效率：98.5%（仿真） vs 97.2%（实测）
差异主要来自：
- 开关管导通压降
- 死区时间影响
- 测量噪声
6. 移植到实际硬件的经验
6.1 代码优化技巧
将PR控制器转换为差分方程实现，相比Simulink生成的代码可提升30%执行效率。关键点：
- 预先计算三角函数常数项
- 采用定点数运算（Q15格式）
- 使用环形缓冲区存储状态变量
6.2 硬件在环测试
推荐测试序列：
- 空载启动测试
- 50%-100%阶跃加载
- 非线性负载测试（如整流桥）
- 频率扰动测试（45-55Hz扫频）
7. 进阶优化方向
对于追求极致性能的开发者，可以尝试：
- 自适应PR控制器（自动跟踪频率变化）
- 基于LQR的电流环设计
- 神经网络参数自整定
- 预测电流控制
我在最近一个项目中采用自适应PR+预测控制的混合方案，将THD进一步降低到0.8%。不过这种方案对处理器性能要求较高，需要至少100MHz主频的DSP。
最后分享一个调试小技巧：用音频分析软件（如ARTA）监听逆变器输出，能快速定位异常谐振点。这个方法帮我解决过多次高频振荡问题，比看示波器波形更直观。
