STM32 CubeIDE定时器配置与精确计时实现

valp

1. STM32 CubeIDE定时器项目概述

在嵌入式开发中，定时器是最基础也最核心的外设之一。我最近在做一个需要精确计时的项目，使用STM32F103C8T6开发板配合STM32CubeIDE环境，通过TIM4定时器实现了1秒周期的精确计时，并通过USART2串口将计数值实时输出到终端。这个方案特别适合需要周期性执行任务的应用场景，比如数据采集、设备状态监测等。

整个项目的核心在于定时器的配置和使用。STM32的定时器功能非常强大，但也相对复杂，初学者容易在时钟配置、分频系数设置等环节出错。通过这个案例，我将详细讲解从工程创建到代码实现的完整流程，特别是那些容易踩坑的细节。无论你是刚接触STM32的新手，还是有一定经验的开发者，都能从中获得实用的参考价值。

2. 硬件环境与工程创建

2.1 开发板选型与连接

我使用的是STM32F103C8T6最小系统板，也就是大家常说的"蓝莓板"。这款开发板性价比极高，内置ARM Cortex-M3内核，主频可达72MHz，完全能满足大多数嵌入式项目的需求。连接方面，你需要准备：

一根USB转TTL串口模块（如CH340G），用于连接开发板的USART2（PA2-TX, PA3-RX）
开发板的SWD调试接口连接ST-Link下载器
如果追求更高的定时精度，建议外接8MHz晶振（虽然开发板自带，但质量参差不齐）

注意：串口模块的TX接开发板RX，RX接TX，千万别接反了。我就曾因为这个小错误调试了半天。

2.2 CubeIDE工程创建步骤

打开STM32CubeIDE，按照以下步骤创建新工程：

File → New → STM32 Project
在MCU/MPU Selector中输入"STM32F103C8"，选择对应的型号
设置工程名称（如"Timer_Demo"）和保存路径
在Project Firmware选项中选择最新版本的HAL库
点击Finish完成创建

创建完成后，IDE会自动生成基本的工程框架和启动文件。接下来就是关键的配置环节了。

3. 时钟系统配置详解

3.1 RCC时钟源设置

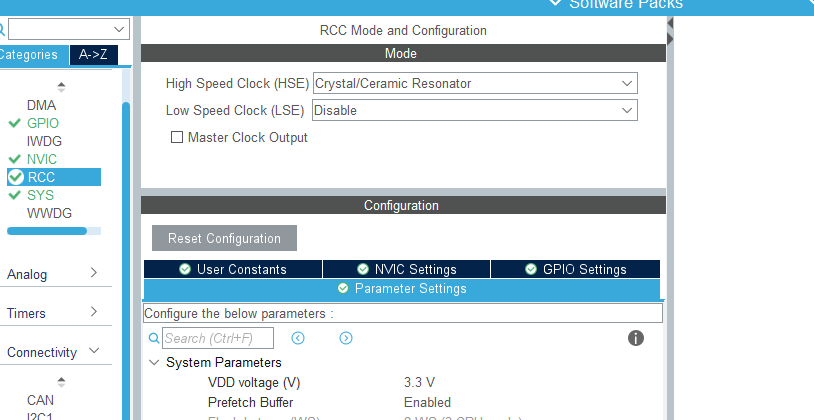

时钟是定时器精度的基础。在Pinout & Configuration视图的System Core → RCC中：

将High Speed Clock (HSE)设置为"Crystal/Ceramic Resonator"
Low Speed Clock (LSE)保持默认的"Disable"即可

这一步告诉芯片使用外部晶振作为时钟源。STM32F103的HSE频率通常是8MHz，但实际值取决于你的开发板。如果使用最小系统板而没有外接晶振，则需要使用内部HSI时钟（精度较差）。

3.2 时钟树配置

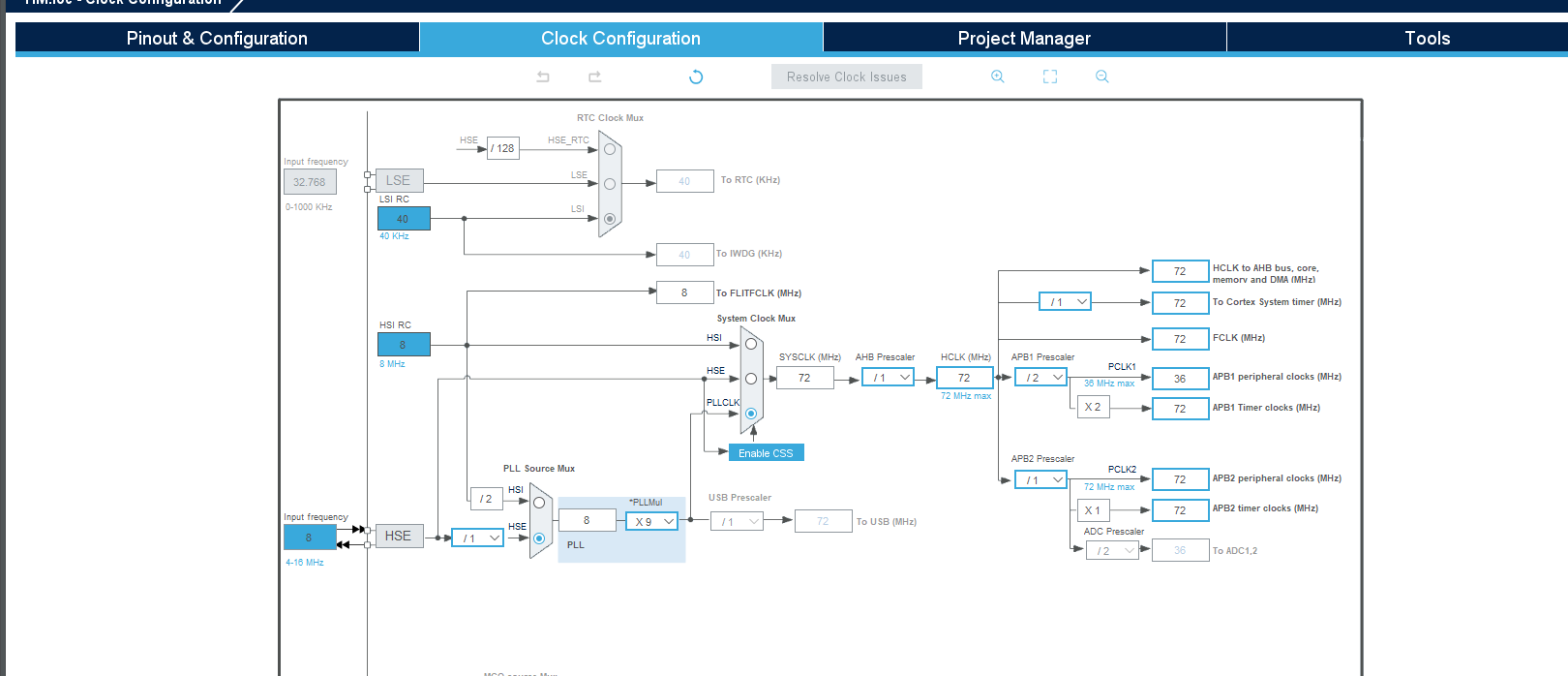

点击Clock Configuration选项卡，这里需要精心设置：

在HSE输入框输入你的晶振频率（通常8MHz）
将PLL Source Mux选择为"HSE"
设置PLLMUL为x9（8MHz × 9 = 72MHz）
将系统时钟源切换到PLLCLK
确保HCLK（AHB总线时钟）设置为72MHz
APB1 Prescaler设为2（36MHz），APB2 Prescaler设为1（72MHz）

这里有个关键点：定时器时钟源。STM32的定时器时钟来自APB总线，但有个特殊机制——当APB预分频为1时，定时器时钟等于APB时钟；否则等于APB时钟×2。所以TIM4的实际时钟是36MHz×2=72MHz。

4. 定时器配置实战

4.1 TIM4基础配置

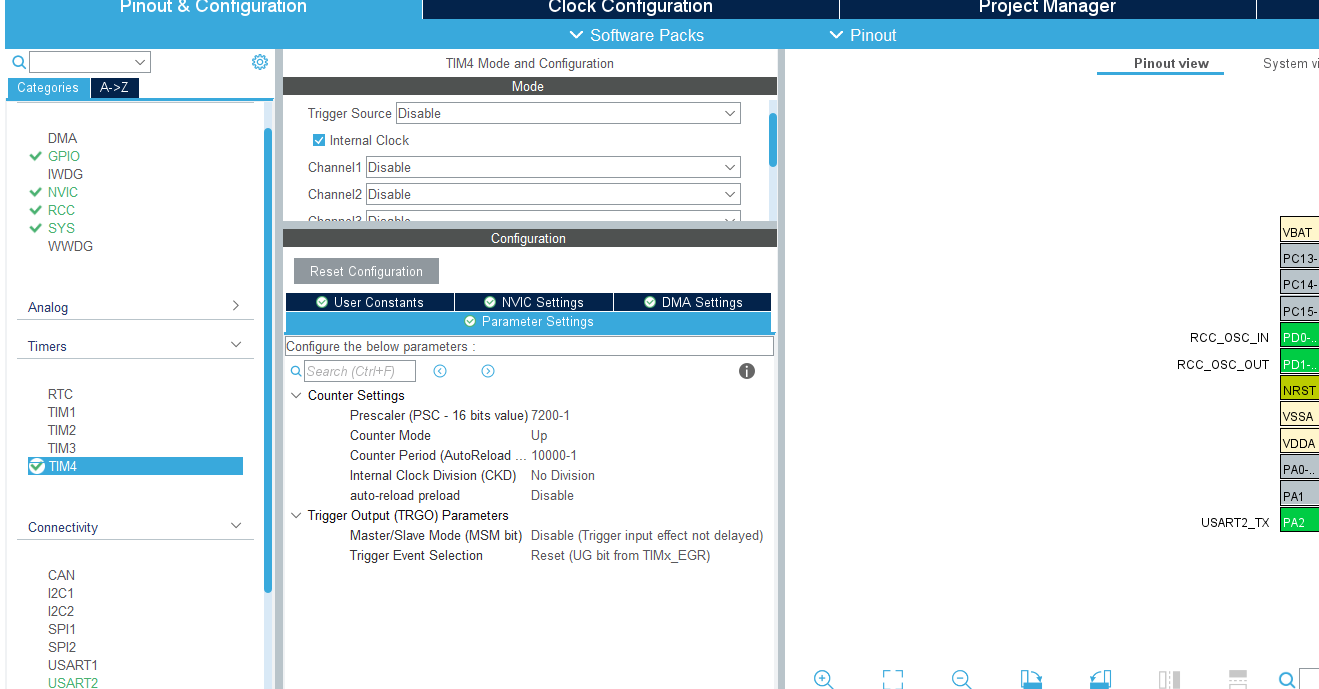

在Pinout & Configuration视图的Timers → TIM4中：

将Clock Source设为"Internal Clock"
在Parameter Settings中：
- Prescaler设为7199（7200-1）
- Counter Mode设为"Up"
- Counter Period设为9999（10000-1）
- auto-reload preload设为"Enable"

这里的分频系数计算是关键。定时器的时钟频率为72MHz，经过7200分频后：
72,000,000 / 7200 = 10,000Hz（即每0.1ms计数一次）

然后设置自动重装载值为9999（即计数到10000次），这样定时周期就是：
0.1ms × 10000 = 1000ms = 1秒

4.2 中断配置

虽然我们使用HAL库的中断回调机制，但仍需在NVIC中使能定时器中断：

在NVIC Configuration中勾选"TIM4 global interrupt"
设置合适的优先级（默认即可）

同时，我们还需要配置USART2的中断：

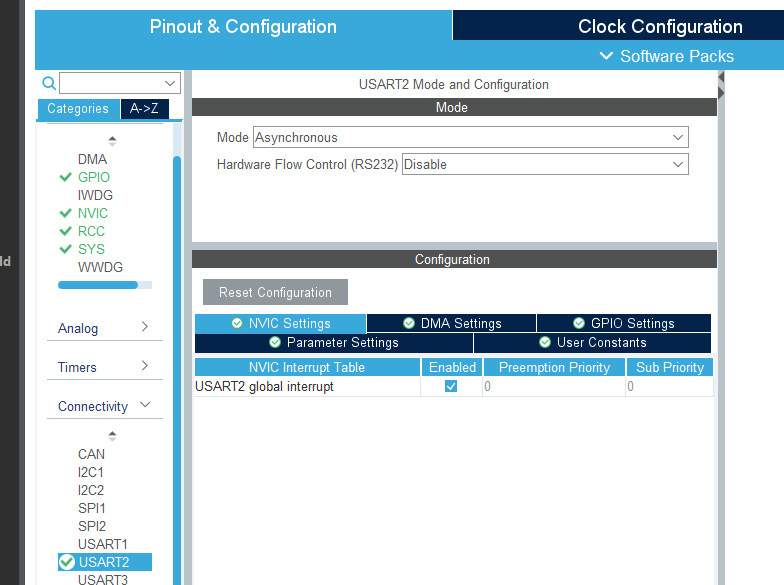

Connectivity → USART2
Mode设为"Asynchronous"
在NVIC Settings中使能"USART2 global interrupt"
波特率设为115200（或其他你喜欢的值）

5. 代码实现与分析

5.1 定时器启动代码

在main.c的main函数中，找到/* USER CODE BEGIN 2 */部分，添加：

c复制HAL_TIM_Base_Start_IT(&htim4);  // 启动TIM4并开启中断

这行代码启动了定时器4的基本定时功能，并使能了中断。HAL库会处理底层的中断配置，我们只需要关注回调函数。

5.2 定时器中断回调

在stm32f1xx_it.c中，HAL库已经为我们生成了TIM4_IRQHandler。我们不需要直接修改它，而是通过重写回调函数来实现功能：

在main.c中添加：

c复制// 定义全局变量
int counter = 0;
char message[20];

// 定时器溢出回调函数
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim) {
    if(htim->Instance == TIM4) {
        counter = __HAL_TIM_GET_COUNTER(&htim4);  // 获取当前计数值
        sprintf(message, "counter: %d\n", counter);
        HAL_UART_Transmit_IT(&huart2, (uint8_t*)message, strlen(message));
    }
}

这段代码会在每次定时器溢出（即计数达到自动重装载值）时被调用。我们通过__HAL_TIM_GET_COUNTER宏获取当前计数值，然后通过串口发送出去。

5.3 串口发送实现

串口发送使用了中断模式（HAL_UART_Transmit_IT），这比轮询模式更高效。当发送完成后，会触发USART2的中断，HAL库会自动处理。如果你需要确认发送完成，可以重写以下回调：

c复制void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart) {
    if(huart->Instance == USART2) {
        // 发送完成后的处理代码
    }
}

6. 调试与优化技巧

6.1 常见问题排查

定时不准：
- 检查晶振是否起振（用示波器看OSC_IN引脚）
- 确认时钟树配置正确，特别是PLL倍频和分频设置
- 检查APB1预分频是否为2（TIM4挂载在APB1上）
串口无输出：
- 确认TX/RX线序正确
- 检查波特率设置是否与终端软件一致
- 确保串口模块供电正常（有些CH340需要外部供电）
程序卡死：
- 可能是中断优先级冲突，调整NVIC优先级分组
- 检查堆栈大小是否足够（在启动文件中修改）

6.2 性能优化建议

如果对定时精度要求极高：
- 使用外部有源晶振
- 在定时器中断中禁用全局中断（__disable_irq()）以减少抖动
- 考虑使用TIM的编码器模式或输入捕获功能
减少串口传输开销：
- 使用DMA传输代替中断传输
- 增大发送缓冲区，减少发送频率
- 使用二进制协议代替文本协议
低功耗优化：
- 在定时器中断唤醒后立即进入低功耗模式
- 降低系统时钟频率（如果实时性要求不高）
- 关闭未使用的外设时钟

7. 进阶应用扩展

7.1 多定时器协同工作

在实际项目中，常常需要多个定时器配合。例如：

TIM1用于PWM输出控制电机
TIM2用于输入捕获测量脉冲宽度
TIM3和TIM4用于不同周期的定时任务

这时需要注意：

合理分配定时器资源（高级/通用/基本定时器）
协调中断优先级，确保关键任务不被延迟
避免在中断服务程序中执行耗时操作

7.2 定时器与RTOS结合

在FreeRTOS等实时操作系统中使用定时器时：

将定时器中断用作RTOS的时钟节拍（tick）
在中断中发送信号量或消息队列通知任务
避免在中断中直接调用RTOS的API（如vTaskDelay）

示例代码：

c复制void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim) {
    if(htim->Instance == TIM4) {
        BaseType_t xHigherPriorityTaskWoken = pdFALSE;
        xSemaphoreGiveFromISR(xTimerSemaphore, &xHigherPriorityTaskWoken);
        portYIELD_FROM_ISR(xHigherPriorityTaskWoken);
    }
}

7.3 定时器精度测量

要验证定时器的实际精度，可以：

使用另一个定时器（如TIM2）的输入捕获功能测量输出脉冲
用逻辑分析仪或示波器观察定时器中断引脚的电平变化
通过串口输出时间戳进行统计分析

我在实际测试中发现，使用外部晶振时，72MHz系统时钟下的定时误差可以控制在0.01%以内，完全能满足大多数工业应用的需求。

8. 项目实战心得

经过这个项目的实践，我总结了几个关键经验：

时钟配置是基础：定时器的精度直接依赖于系统时钟的准确性。务必仔细检查时钟树配置，特别是PLL和分频设置。我曾经因为APB1分频设置错误，导致定时器速度慢了整整一倍。
中断优先级很重要：当系统中有多个中断源时，不合理的优先级设置会导致定时不准甚至系统卡死。建议将定时器中断设为较高优先级，但低于硬件故障和系统定时器中断。
HAL库虽方便但也有坑：HAL_TIM_Base_Start_IT()函数实际上已经包含了中断使能，不需要再额外调用__HAL_TIM_ENABLE_IT()。我最初没注意这点，导致重复使能中断引发异常。
调试信息要适度：虽然串口打印很方便，但频繁的输出会影响定时精度。在最终产品中，应该减少调试输出或使用更高效的日志方式。
考虑使用LL库：对性能要求高的场合，可以尝试直接使用LL（Low Layer）库操作寄存器，这能减少HAL库的开销，提高定时精度。

这个项目虽然看起来简单，但涵盖了STM32开发的多个核心知识点。通过它，我不仅巩固了定时器的使用，还对STM32的时钟系统和中断机制有了更深入的理解。建议初学者可以基于这个框架，尝试实现更复杂的功能，比如PWM输出、输入捕获等，逐步掌握STM32定时器的强大功能。
