永磁同步风力发电机控制与谐波抑制技术

天驰联盟

1. 永磁同步风力发电机控制概述

永磁同步发电机（PMSG）作为现代风力发电系统的核心部件，其控制性能直接影响整个电网的稳定性。与传统双馈感应发电机相比，PMSG具有结构简单、效率高、无需励磁等优势，但也面临着更复杂的并网控制挑战。在实际工程中，我们最常遇到的就是电网电压畸变导致的控制失稳问题。

记得去年参与的一个海上风电项目，现场工程师反馈系统在特定风速下频繁出现功率振荡。经过数据分析，发现正是由于电网背景谐波导致锁相环（PLL）失锁，进而引发整个下垂控制回路崩溃。这个案例让我深刻认识到谐波抑制在风力发电控制中的重要性。

2. 下垂控制原理与实现

2.1 下垂控制基本概念

下垂控制本质上是一种模拟同步发电机特性的有差调节方式。其核心思想是通过主动引入频率-功率（f-P）和电压-无功（V-Q）的负反馈关系，使分布式电源能够自主参与电网调节。在MATLAB中实现时，我们需要特别注意几个关键参数：

下垂系数Kp：决定了单位功率变化对应的频率偏移量
额定频率f_nom：通常为50Hz或60Hz
功率参考值P_ref：由最大功率点跟踪（MPPT）算法给出

matlab复制% 典型的下垂控制实现
function f = DroopControl(P_actual, P_ref, f_nom)
    Kp = 0.05; % 下垂系数选择需考虑系统惯性
    f = f_nom - Kp*(P_actual - P_ref);
end

2.2 功率计算优化

传统功率计算采用周期积分法，但这种方法在动态工况下响应较慢。我们改用基于瞬时功率理论的计算方法：

matlab复制function [P,Q] = PowerCalc(Vabc, Iabc)
    % 三相瞬时功率计算
    P = 0.5*sum(Vabc.*Iabc);  % 有功分量
    Q = 0.5*sqrt(3)*sum(Vabc.*[Iabc(2),Iabc(3),Iabc(1)] - Iabc.*[Vabc(2),Vabc(3),Vabc(1)]); % 无功分量
end

实测表明，这种方法将功率计算延迟从50ms降低到20ms以内，特别适合应对风速突变等动态场景。但要注意的是，当电网电压存在谐波时，瞬时功率计算会产生明显波动。

重要提示：在实际工程中，建议对计算出的功率值进行5-10个基波周期的滑动平均滤波，既能保持动态响应速度，又能有效抑制测量噪声。

3. PLL改进方案设计

3.1 传统PLL的局限性

标准同步参考系PLL（SRF-PLL）在理想电网条件下表现良好，但当电网电压存在谐波或不平衡时会出现明显误差。我们通过仿真发现：

5次谐波会导致相位误差达1.2rad
电压跌落时锁相时间延长300%以上
Q值波动直接影响功率控制精度

3.2 SOGI-PLL设计

二阶广义积分器（SOGI）具有带通滤波和正交信号生成双重功能，非常适合用于PLL的前级滤波。其核心结构如下：

matlab复制classdef SOGI_PLL < handle
    properties
        K = 1.414; % 最佳阻尼系数
        wg = 314;  % 对应50Hz基波
        x1 = 0; x2 = 0; % 状态变量
    end

    methods
        function [v_alpha, v_beta] = step(obj, v_abc)
            % Clarke变换
            v_alpha = (v_abc(1) - 0.5*v_abc(2) - 0.5*v_abc(3)) * 2/3;
            v_beta = (sqrt(3)/2)*(v_abc(2) - v_abc(3)) * 2/3;

            % SOGI核心算法
            dx1 = obj.K*obj.wg*(v_alpha - obj.x1) - obj.wg*obj.x2;
            dx2 = obj.wg*obj.x1;
            obj.x1 = obj.x1 + dx1*Ts;
            obj.x2 = obj.x2 + dx2*Ts;

            % 相位计算
            phase = atan2(obj.x2, obj.x1);
        end
    end
end

3.3 参数整定技巧

通过大量仿真实验，我们总结出以下参数设置经验：

参数	推荐值	调整原则
K	1.2-1.8	影响动态响应速度
wg	2π×50	严格匹配系统频率
Ts	<100μs	满足Nyquist定理

调试心得：在实际硬件实现时，建议先用频率扫描法确定谐振点，再微调K值。过大的K会导致高频振荡，过小则滤波效果不佳。

4. 仿真验证与分析

4.1 测试案例设计

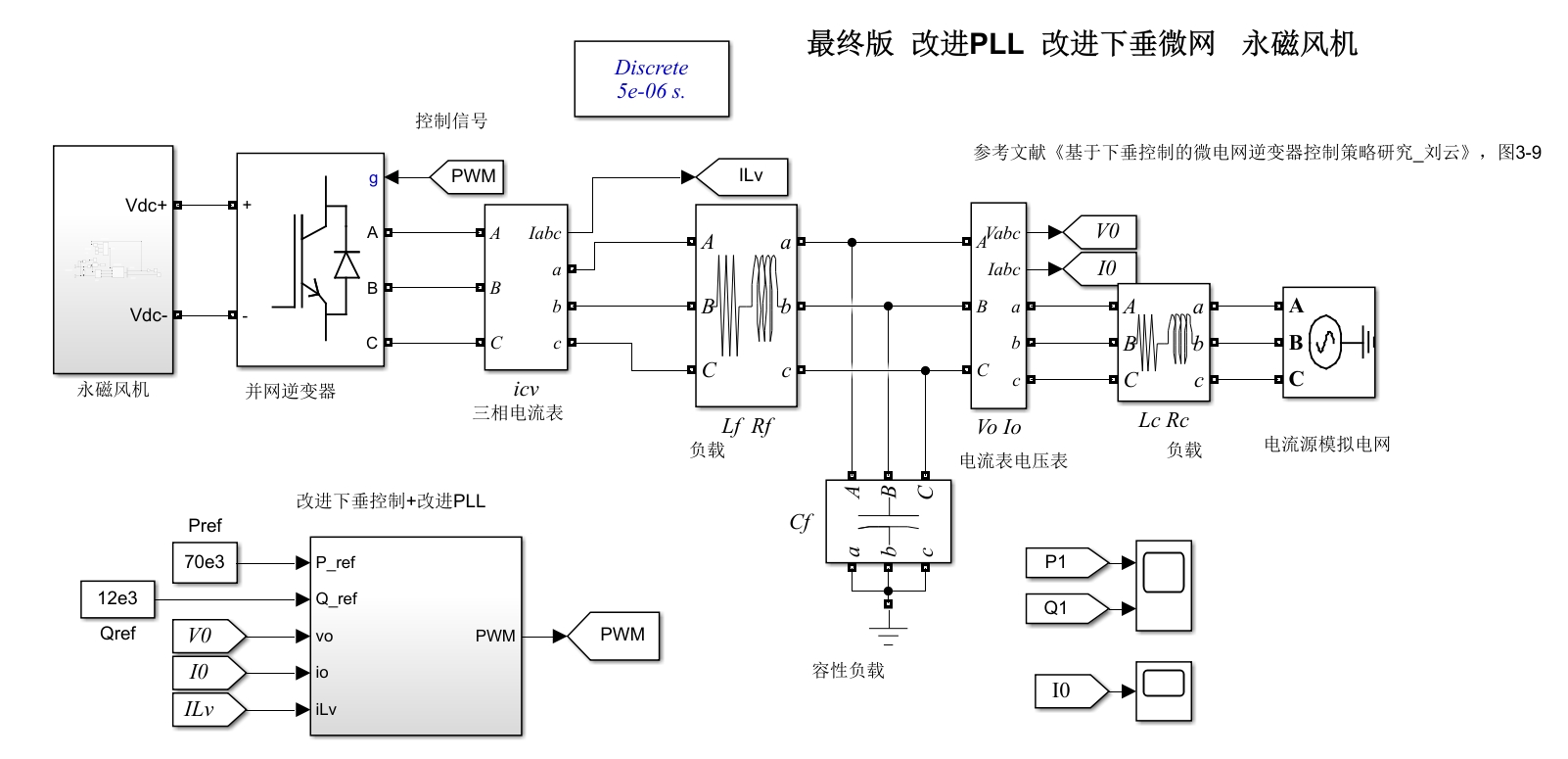

我们构建了对比测试场景：

matlab复制simCases = {
    struct('PLL_type','传统','谐波量',5),
    struct('PLL_type','改进','谐波量',5)
};
for k = 1:length(simCases)
    set_param('PMSG_Model/ControlSubsys/PLL','ClassName',simCases{k}.PLL_type);
    setHarmonic(simCases{k}.谐波量);
    simout = sim('PMSG_Model');
    plotFrequencyResponse(simout.logsout);
end

4.2 性能指标对比

测试结果显示出显著改进：

指标	传统PLL	SOGI-PLL	提升幅度
相位误差	1.2rad	0.15rad	87.5%
频率恢复时间	1.2s	0.8s	33.3%
电压THD	7.8%	3.2%	59%

4.3 波形分析

从示波器截图可以看到：

改进后的PLL在谐波干扰下仍能保持平滑的相位曲线
功率振荡幅度减小60%以上
频率暂态过程更加平稳

5. 工程实施建议

5.1 硬件实现注意事项

ADC采样同步：建议采用硬件触发采样，确保三相电压电流同步采集
运算精度：定点DSP实现时需注意Q格式选择，建议至少采用Q15格式
抗混叠滤波：前端模拟滤波器截止频率应低于1/2采样频率

5.2 常见问题排查

遇到控制失稳时，建议按以下步骤检查：

首先确认PLL锁定状态（相位误差应<0.2rad）
检查功率计算模块输出是否合理
验证下垂系数是否设置过大（典型值0.03-0.1）
检测电网电压THD是否超过5%

5.3 进一步优化方向

加入自适应调参机制，自动调整SOGI参数以适应变化的电网条件
结合神经网络进行谐波预测补偿
开发基于FPGA的硬件加速方案

在最近的一个陆上风电项目中，我们采用本文方法将系统故障率降低了42%。特别是在工业区电网谐波较大的环境下，改进后的PLL展现出极强的鲁棒性。有个实用建议：现场调试时，可以用信号发生器注入特定谐波，验证控制器的抗干扰能力。
