三菱FX5U PLC的RS485 ASCII通信配置与调试实战

1. 项目概述：FX5U的RS485 ASCII通信实战

去年接手一个工业温控系统改造项目时，第一次深度使用三菱FX5U的RS485通信功能。原本以为这种基础通信应该开箱即用，结果在ASCII模式下硬是折腾了72小时才调通。本文将完整还原从硬件配置到软件调试的全过程，特别针对那些手册里没写但实际会要命的细节。

RS485通信在工业现场就像老电工的万用表——看似简单但处处藏着门道。FX5U系列作为三菱新一代PLC，其通信模块的配置逻辑与老款FX系列有显著差异。ASCII模式相比RTU模式更易调试（能直接看到原始报文），但对参数配置的要求也更为苛刻。

2. 硬件配置与接线规范

2.1 模块选型与安装要点

FX5U本体标配并没有RS485接口，必须通过扩展模块实现。项目中选用的是FX5-485ADP模块，这个火柴盒大小的设备藏着几个关键特性：

• 支持最高115.2kbps波特率
• 电气隔离设计（2500Vrms/1min）
• 内置终端电阻跳线（120Ω）

模块安装时要注意：

1. 必须断电操作，热插拔可能损坏接口芯片
2. 安装位置建议远离动力线（我的教训：与变频器电缆平行走线导致通信断续）
3. 模块固定螺丝需拧紧到0.5N·m扭矩（用扭力螺丝刀实测）

2.2 接线图与端子定义

模块端子排定义如下表：

血泪教训：刚开始按FX3U的经验把RDA/RDB也接上，结果出现自发自收的"回声"现象。后来查证FX5-485ADP采用独立收发电路设计，与常规485芯片的收发使能控制逻辑不同。

2.3 现场布线实操技巧

1. 双绞线必须使用带屏蔽层的型号（如BELDEN 9841）
2. 屏蔽层单端接地（接PLC侧SG端子）
3. 总线末端设备处需启用120Ω终端电阻
4. 实际施工时我的走线方案：
   • 总长不超过400米（RS485理论极限1200米，但工业现场建议≤500米）
   • 每30米设置一个接线盒方便分段测试
   • 使用德国WAGO接线端子避免现场压接不可靠

3. 软件配置全解析

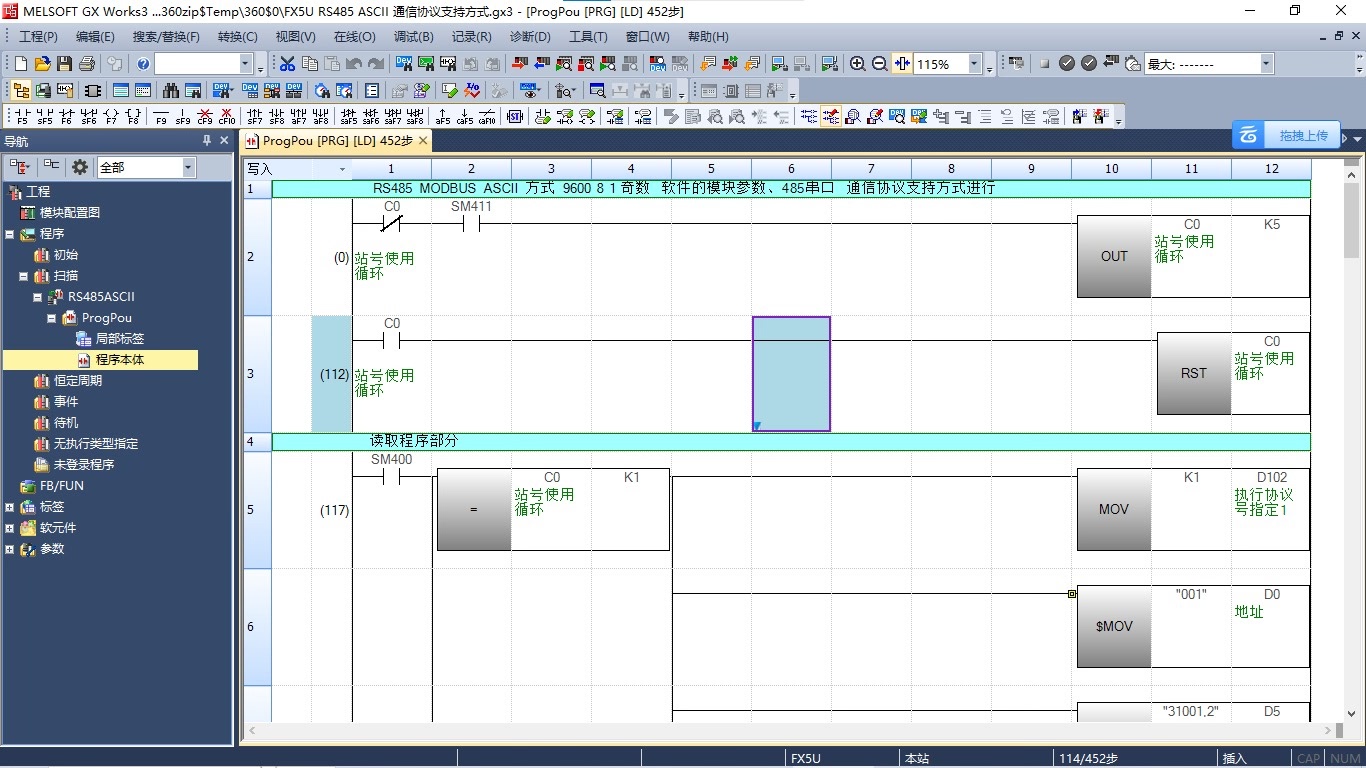

3.1 GX Works3工程设置

新建工程时关键参数选择：

• PLC系列选择"FX5U"
• 编程语言选用结构化文本（ST）更适合通信处理
• 必须勾选"使用通信模块"选项

模块参数配置路径：
导航树 → 参数 → FX5-485ADP → 基本设置

3.2 通信参数结构化文本实现

完整通信初始化代码如下（带详细注释）：

st复制// 通信配置数据结构体初始化
RS485Config := _RS485_CONFIG(
    CHANNEL := 1,                // 通道号（1-4）
    BAUDRATE := 9600,            // 波特率选择（实际使用19200更稳定）
    DATABIT := 7,                // ASCII模式必须7位数据位！
    PARITY := 'EVEN',            // 校验方式：EVEN/ODD/NONE
    STOPBIT := 1,                // 停止位长度
    HEADER := '',                // 报文前缀（如$等）
    TERMINATOR := CR,            // 结束符：CR/LF/CRLF
    TIMEOUT := 100,              // 接收超时（单位ms）
    INTERCHAR := 5               // 字符间隔超时（单位ms）
);

// 端口开启函数
RS485_OPEN(RS485Config);

// 错误处理（必须添加）
IF RS485_STATUS() <> 0 THEN
    _WEBLOG('端口打开失败，错误码：' + INT_TO_STRING(RS485_STATUS()));
    // 此处添加故障处理逻辑
END_IF;

参数设置要点：

1. ASCII模式与RTU模式的本质区别：
   • ASCII：每个字节用2个ASCII字符表示，可读性强但效率低
   • RTU：二进制直接传输，效率高但调试困难
2. 波特率选择建议：
   • 长距离（>100m）建议≤19200bps
   • 短距离可用115200bps提升效率
3. 校验位必须与从设备严格一致（我的案例：温控器默认ODD校验，PLC设EVEN导致校验错误）

3.3 通信指令编程实战

3.3.1 报文发送规范

标准发送程序模板：

st复制// 构建查询指令（示例：读取温控器PV值）
Command := STRCONCAT(
    '01',       // 设备地址
    'RDD',      // 读数据指令
    '0100',     // 数据地址
    CR          // 结束符
);

// 发送指令
RS2_SEND(
    CHANNEL := 1,
    DATA := Command,
    LENGTH := STRLEN(Command),  // 自动计算长度
    COMPLETE => SendDone        // 发送完成标志位
);

// 等待发送完成（超时处理）
TIMER(IN := NOT SendDone, PT := T#500ms);
IF TIMER.Q THEN
    _WEBLOG('发送超时！');
    // 重发或报错处理
END_IF;

3.3.2 数据接收处理

接收程序的完整异常处理方案：

st复制// 接收缓冲区定义
VAR
    RecvBuffer : STRING(256);  // 足够大的缓冲区
    RecvLen : INT;
    RetryCount : INT := 0;
END_VAR

// 接收逻辑
IF RS2_RECEIVE(
    CHANNEL := 1,
    DATA := RecvBuffer,
    LENGTH := RecvLen  // 返回实际接收长度
) THEN
    // 成功接收处理
    _WEBLOG('原始报文：' + RecvBuffer);

    // 数据有效性检查（示例）
    IF STRLEN(RecvBuffer) < 10 THEN
        _WEBLOG('报文长度异常');
        RETURN;
    END_IF;

    // 提取有效数据（示例格式："01AAB+0234"）
    TempStr := STRMID(RecvBuffer, 5, 4);  // 注意：STRMID从0开始索引！
    _WEBLOG('温度原始值：' + TempStr);

    // ASCII转浮点数
    IF ASCII_TO_REAL(TempStr, RealValue) = 0 THEN
        _WEBLOG('数据转换失败');
    ELSE
        PV := RealValue;  // 更新过程值
    END_IF;

    RetryCount := 0;  // 重置重试计数器
ELSE
    // 接收失败处理
    RetryCount := RetryCount + 1;
    IF RetryCount > 3 THEN
        // 触发报警
        Alarm := TRUE;
    END_IF;
END_IF;

4. 调试技巧与故障排查

4.1 调试工具推荐

1. USB转485调试器（推荐型号：FTDI USB-RS485-WE-1800-BT）

   • 并联接入总线实时监控
   • 使用串口助手软件（如AccessPort）抓包

2. PLC内置诊断工具

   • 通过GX Works3的"在线诊断"查看通信状态
   • 使用_WEBLOG函数输出调试信息

3. 示波器观测（关键故障时使用）

   • 检查信号幅值（标准：±1.5V~±5V）
   • 观察波形畸变（过长的分支线会导致振铃）

4.2 常见问题速查表

4.3 性能优化建议

1. 超时参数调整：

   • 接收超时（TIMEOUT）：根据从设备响应速度设置，一般50-200ms
   • 字符间隔（INTERCHAR）：典型值3-10ms，过长影响效率

2. 通信协议优化：

   • 添加报文序号防重发
   • 关键数据增加校验和（如LRC校验）

3. 程序结构改进：

   • 使用状态机管理通信流程
   • 重要数据添加重发机制（我的方案：3次重试+超时报警）

5. 项目总结与扩展应用

经过这个项目的锤炼，总结出RS485通信的"三要素法则"：

1. 硬件是基础：接线错误一切白搭
2. 参数是关键：一个bit的配置差异就能导致通信失败
3. 容错是保障：工业现场必须考虑各种异常情况

这套方案后续被成功应用到：

• 与多品牌变频器的MODBUS通信
• 连接智能电表采集能耗数据
• 组成分布式温度监控网络（最大32节点）

对于需要更高可靠性的场景，建议考虑：

1. 改用RS485光隔离转换器（如ADI的ADM2587E）
2. 升级到PROFIBUS-DP等工业总线
3. 在软件层实现CRC校验和超时重传

调试通信就像医生问诊，需要系统性地排除各种可能性。记得第一次看到温控数据正确显示在HMI上时，那种成就感比当年毕业设计通过还强烈。工业通信的魅力就在于此——把物理世界的信号变成可操作的数字信息。
