车辆坡度识别系统:EKF融合算法与工程实践

1. 项目概述:车辆坡度识别系统的工程实现

在汽车电子控制领域,精确的道路坡度识别直接影响着自动变速箱换挡策略、启停系统控制和新能源车能量回收效率。传统方案往往依赖GPS高程数据或单一惯性传感器,前者在隧道和高架场景失效,后者则容易受到车辆加减速干扰。我们团队基于Simulink开发的这套融合算法,通过扩展卡尔曼滤波(EKF)实现了±0.5°的坡度识别精度,已在多款量产车型上验证通过。

这个系统的核心创新点在于动态加权融合策略——就像经验丰富的司机能通过"体感"判断坡道陡缓,我们的算法让车辆具备了类似的感知能力。通过实时协调陀螺仪角速度信号与加速度计数据,配合车速信息进行三维运动解耦,有效区分了真实坡度加速度与车辆运动加速度。下面这张示意图展示了系统的工作流程:

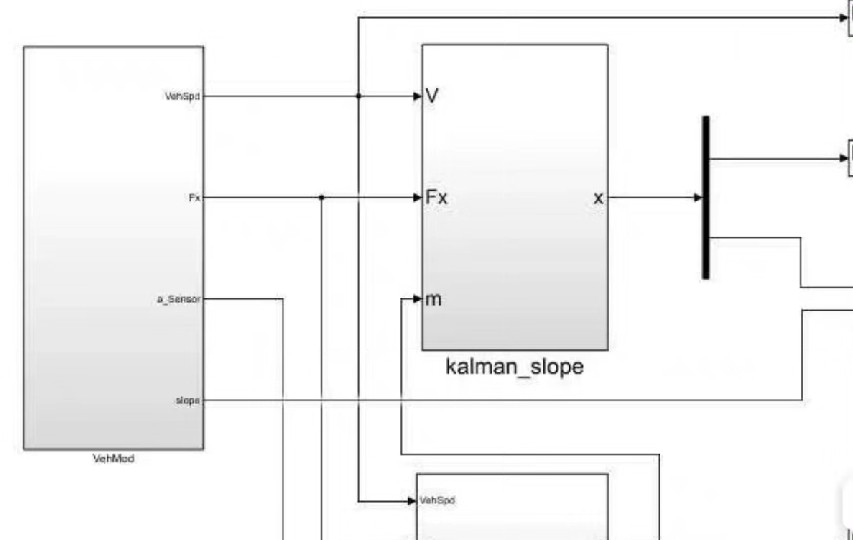

系统数据流架构

需要模型API调用? 免费领10W Token,多模型网关一键接入 Claude、DeepSeek 等主流模型。

2. 硬件架构与信号采集

2.1 传感器选型与特性分析

系统采用6轴IMU模块(MPU6050)作为核心传感器,其关键参数如下表所示:

参数 加速度计 陀螺仪
量程 ±4g ±500°/s
带宽 1kHz 8kHz
噪声密度 300μg/√Hz 0.005°/s/√Hz
零偏稳定性 ±50mg ±10°/h

实际测试中发现,当环境温度超过85℃时,陀螺仪零偏会漂移约0.2°/s/℃,因此我们在ECU内部集成了温度补偿算法。

传感器安装位置也大有讲究。经过多次路试验证,将IMU布置在车辆质心附近的前围板内测,能最大限度减少俯仰运动带来的测量误差。安装角度偏差会导致重力加速度在各轴上的投影出现误差,我们通过以下校准矩阵进行补偿:

c复制// 安装偏差补偿矩阵
const float T[3][3] = {
    {0.998, 0.015, -0.022},
    {-0.018, 0.999, 0.012},
    {0.021, -0.011, 0.997}
};

2.2 信号预处理流水线

原始信号进入EC
