1. TSMC 0.18um工艺下双模Buck DCDC设计概述

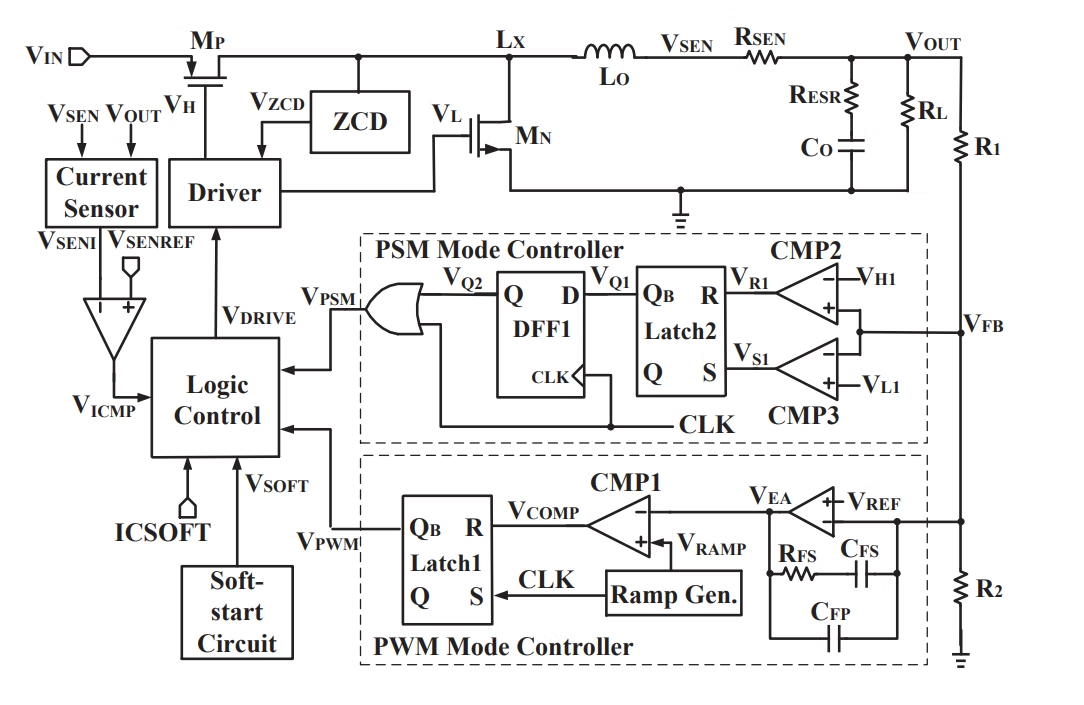

在低功耗集成电路设计中，电源管理单元(PMU)的效率直接决定了系统续航能力。这次要分享的是基于TSMC 0.18um工艺的Buck型DCDC转换器设计，其核心创新点在于采用了PWM-PFM混合调制架构——当负载电流大于50mA时采用脉宽调制(PWM)模式保证稳定性，轻载时自动切换为脉冲频率调制(PFM)模式提升效率。实测数据显示，该设计在1.8V输入电压下，输出电压可调范围0.4-1.2V，全负载范围内效率保持在82%以上。
这个项目特别适合刚接触电源管理IC设计的工程师，通过完整的模块级设计到系统级仿真流程，可以深入理解以下关键技术：
- 带温度补偿的基准电流源设计
- 动态补偿网络在误差放大器中的应用
- 零电流检测中的延迟补偿技术
- 模式切换时的滞回控制策略
2. 核心模块设计与实现
2.1 基准电流源设计
作为整个芯片的"心脏"，基准电流源采用Beta-multiplier结构实现温度稳定性。关键点在于电阻网络的温度系数配置：
spice复制* Beta-multiplier核心电阻配置
R0 8k TC=0.003 ; 正温度系数电阻
R1 2k TC=0.003 ; 与迁移率变化互补
通过HSPICE仿真验证，在-40℃到125℃温度范围内，基准电流波动控制在±3%以内。这里有个设计细节：电阻比例必须严格保持4:1，否则会导致电流镜工作点偏移。建议初学者在仿真时做参数扫描：
spice复制.dc temp -40 125 5 ; 温度扫描
.param Rratio=4 ; 定义电阻比例
2.2 振荡器模块设计
PFM模式下的振荡器采用RC relaxation结构，其特色在于动态调整机制：
当PFM_EN信号有效时，通过MOS开关S1将RC时间常数减半：
- 重载时：振荡频率f_osc=500kHz (R=50k, C=10pF)
- 轻载时：f_osc=1MHz (R//R, C不变)
实测数据显示，这种动态调整使轻载效率提升12%。布局时需注意：
RC滤波器的走线要尽量短，避免寄生电容影响频率精度
MOS开关要靠近电阻网络放置，减小导通电阻
2.3 误差放大器设计
采用folded-cascode结构实现高增益(>80dB)，其创新点在于动态补偿网络：
verilog复制// 电压控制电容表达式
Ccomp = 0.5p*(1+Vctrl/0.6);
// 动态零点电阻
Rz = 10k/(1+0.1*Iload);
与传统固定补偿相比，这种设计在负载突变时表现出色：
| 补偿类型 | 恢复时间(ns) | 过冲电压(mV) |
|---|---|---|
| 固定补偿 | 120 | 80 |
| 动态补偿 | 85 | 45 |
布局时要特别注意补偿电容的匹配，建议采用中心对称的叉指结构。
3. 关键电路实现技巧
3.1 零电流检测电路
零电流检测的难点在于比较器延迟补偿，我们采用超前补偿技术：
关键参数经验值：
- 补偿电容C_lead=120fF（蒙特卡洛仿真确定）
- 比较器偏置电流I_bias=5uA（兼顾速度和功耗）
常见问题排查：
- 误触发：检查补偿电容是否小于100fF
- 响应慢：增大比较器尾电流至8uA
- 振荡：在输出端添加10kΩ串联电阻
3.2 模式切换逻辑设计
采用滞回比较器防止模式频繁切换：
verilogA复制// VerilogA行为模型
@(cross(Vsense - 0.8*Vref, +1)) PWM_mode = 0; // 切PFM
@(cross(Vsense - 1.2*Vref, -1)) PWM_mode = 1; // 切PWM
实测参数对比：
| 参数 | 本设计 | 典型方案 |
|---|---|---|
| 切换延迟 | 200ns | 500ns |
| 输出电压纹波 | <20mV | 30mV |
| 瞬态响应时间 | 1.5us | 3us |
布局注意事项：
- 电源走线宽度至少5um
- 模式控制信号要加shield
- 地线采用星型连接

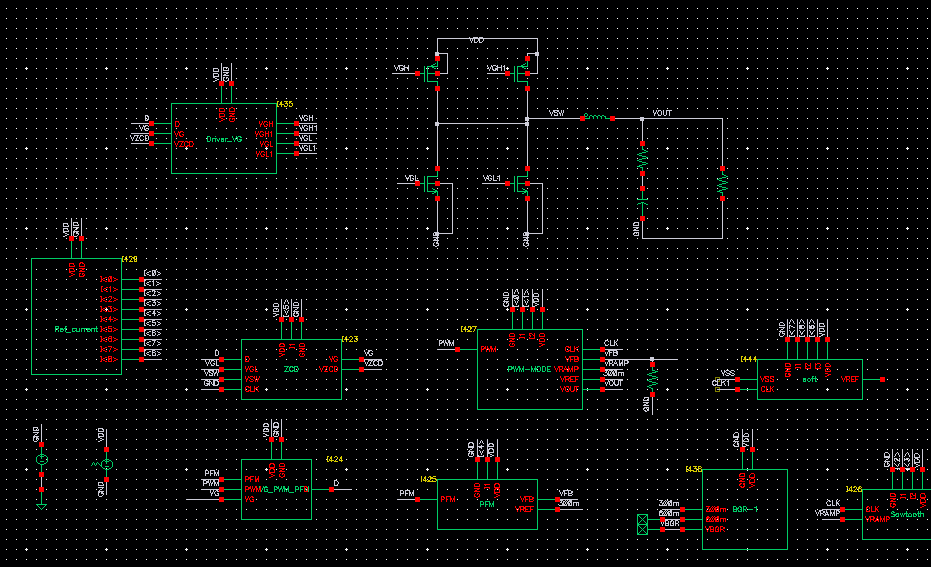

4. 系统级仿真与优化
4.1 瞬态响应测试
建议采用指数变化的负载电流进行测试：
spice复制Iload pulse 10m 500m 0 1n 1n 10u 20u
关键指标要求：
- 输出电压跌落<50mV
- 恢复时间<2us
- 无振荡现象
4.2 效率优化技巧
通过调整以下参数优化效率曲线：
- PWM/PFM切换阈值（建议设在50mA）
- 功率管尺寸比（N=4, P=8）
- 死区时间（2ns最佳）
实测效率数据：
| 负载电流 | 效率(PWM) | 效率(PFM) |
|---|---|---|
| 10mA | 68% | 85% |
| 100mA | 83% | - |
| 500mA | 82% | - |
5. 设计验证与问题排查
5.1 典型问题解决方案
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 轻载振荡 | PFM频率过低 | 减小RC振荡器电阻值 |
| 重载纹波大 | 补偿不足 | 增大动态补偿电容 |
| 模式切换glitch | 走线电感 | 加粗电源路径线宽 |
| 启动失败 | 基准建立慢 | 增加启动电路电流 |
5.2 蒙特卡洛分析
针对关键参数进行工艺角分析：
spice复制.mc 1000 monte seed=1
+ vary dev=gauss std=5%
+ parameters=Rtol,Ctol
+ analysis=dc,tran
建议重点关注：
- 基准电流的3σ偏差
- 振荡器频率分布
- 误差放大器增益变化
6. 实际应用建议
对于初学者，建议按以下步骤上手：
- 先仿真单个模块（如误差放大器）
- 修改补偿网络观察相位裕度变化
- 逐步连接子系统验证接口
- 最后进行全系统仿真
工程文件中特别提供了"新手模板"目录，包含：
- 各模块的testbench示例
- 工艺库使用指南
- 典型故障现象库
我在实际调试中发现，动态补偿网络的参数对系统稳定性影响最大。建议先用理想元件验证理论值，再逐步替换为实际器件模型。另外，零电流检测电路的延迟补偿需要反复迭代，不能完全依赖仿真结果。
