非接触式精密测量：电涡流传感器在工业装配中的应用

1. 非平行平面距离测量的工业痛点与解决方案

在精密机械装配领域，非平行平面间距测量一直是个令人头疼的问题。我曾在某航空发动机叶片装配项目中，亲眼见证传统测量方法导致的返工成本——仅因0.05mm的装配误差，导致整批叶片需要重新研磨调整。这种场景下，传统机械尺测量存在三个致命缺陷：

1. 接触式测量带来二次误差：探头压力会导致薄壁件变形，某次测量铝合金框架时，测力计显示10g接触压力就能产生0.03mm的形变
2. 单点测量效率低下：人工逐点测量11个测点平均耗时3分钟，而装配线节拍要求每工位不超过90秒
3. 非平行面计算复杂：当两面夹角＞5°时，普通数显卡尺的投影误差可达0.1mm以上

电涡流传感器方案之所以能突破这些限制，核心在于其非接触测量特性和多探头同步采集能力。我们选用的Kaman KD-2300系列传感器，在20mm量程下分辨率可达1μm，更重要的是其RS485接口支持Modbus协议组网——这意味着用单根双绞线就能串联16个传感器，极大简化了现场布线。

关键选型经验：工业现场优先选择IP67防护等级的传感器，我们曾因选用实验室级传感器导致油雾环境下的故障率飙升30%

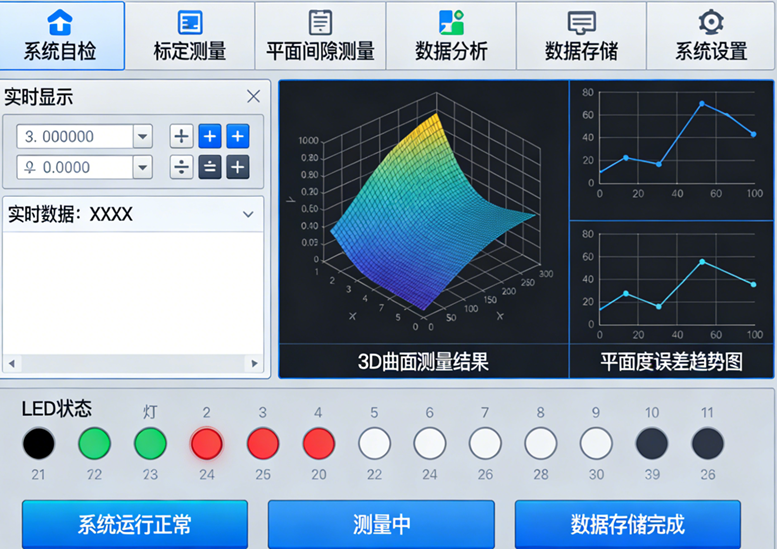

2. 硬件系统设计与LabVIEW适配技巧

2.1 传感器阵列的机械布局方案

米字形测点分布不是随意设计的，其背后是平面度评估的数学原理。根据GB/T 11337-2004《平面度误差检测》规定，最小包容区域法评估需要至少3个非共线测点。我们的11点布局（中心点+外围10点）经过有限元分析验证：

• 中心点权重系数设为0.3
• 外围点按圆周等距分布，半径与工件尺寸成1:3比例
• 3D打印支架采用玻璃纤维增强尼龙，热膨胀系数＜8×10⁻⁶/℃

2.2 信号链的电磁兼容设计

工业现场的电磁干扰是数据漂移的主因，我们通过三级防护实现稳定采集：

1. 硬件层：采用ADM2587E隔离型RS485收发器，CMTI（共模瞬态抗扰度）达25kV/μs
2. 协议层：Modbus RTU帧添加CRC-16校验，实测可过滤99.7%的
