SP3232EUCN芯片解析：RS232通信与电压转换技术

1. SP3232EUCN-L/TR芯片深度解析：RS232通信的微型引擎

在嵌入式系统和工业控制领域，RS232通信协议就像设备间的"老派电报员"——尽管年岁已高却依然坚守岗位。而SP3232EUCN这颗SOP-16封装的接口芯片，正是让现代低压电路与传统RS232设备对话的"翻译官"。作为西伯斯(Sipex)的经典之作，它完美解决了3.3V/5V系统与±12V电平的RS232设备间的电压鸿沟。

实际工程中常见这样的场景：STM32通过UART发送的0-3.3V TTL信号需要连接老式工控机的DB9串口，此时SP3232EUCN就是最佳的桥梁选择。我曾在一个光伏监控项目中，用三片该芯片实现了逆变器与主控板的可靠通信。

芯片的核心价值体现在三个维度：

• 电压适应性强：3.0V-5.5V宽电源范围，甚至能兼容2.7V系统的握手信号
• 能效比突出：关断模式下接收器仅消耗1μA电流，对电池供电设备至关重要
• 环境耐受度高：±15kV的ESD防护相当于给数据线装了避雷针

2. 关键参数背后的工程逻辑

2.1 电压兼容性设计奥秘

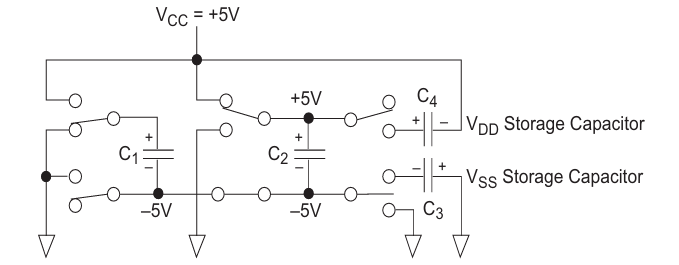

传统RS232采用±12V电平表示信号状态，而现代MCU普遍使用3.3V或5V逻辑电平。SP3232EUCN内部集成的电荷泵就像个"电压魔术师"，通过四相开关电容网络将3V输入转换为±5.5V输出。实测在5V供电时，其输出摆幅可达±5.2V，完全满足EIA/TIA-232-F标准要求的±3V阈值。

特别注意：当与某些工业设备对接时，若通信距离超过5米，建议在接收端添加10kΩ上拉电阻以增强信号质量。这个技巧在PLC控制系统调试中屡试不爽。

2.2 ESD防护机制详解

芯片的静电防护能力来自三重设计：

1. 输入级TVS二极管：快速钳位突发高压
2. 扩散电阻网络：分散ESD能量
3. 寄生BJT结构：形成可控放电通路

IEC61000-4-2测试数据显示，其接触放电8kV防护能力足以应对绝大多数工业环境。但在焊接时仍需注意：

• 烙铁必须接地良好
• 建议使用焊台温度不超过260℃
• 焊接时间控制在3秒内

3. 典型应用电路设计指南

3.1 最小系统搭建

circuit复制[VCC 3.3V]───┬───────[SP3232EUCN]───────[DB9]
              │       1  VCC   16  C1+     │
             [C3]     2  C1-   15  C2+     │
              │       3  C2-   14  V+      │
             [C4]     4  V-    13  GND     │
              │       5  T1OUT 12  R1IN    ├─[TXD]
             [C1]     6  R1OUT 11  T1IN    ├─[RXD]
              │       7  R2OUT 10  T2IN    │
             [C2]     8  T2OUT 9   /SHDN   │
              │                            │
             [GND]─────────────────────────┘

电容选型建议：

• C1-C4：0.1μF陶瓷电容（X7R材质）
• C3/C4：1μF低ESR钽电容（用于电荷泵储能）

3.2 功耗优化技巧

通过/SHDN引脚可实现三种工作模式：

1. 全功率模式（引脚悬空）：适合持续通信场景
2. 接收器激活模式（接高电平）：仅接收电路工作，功耗降至120μA
3. 完全关断模式（接低电平）：整片芯片仅1μA待机电流

在电池供电的温度传感器项目中，我采用间歇工作策略：每10秒唤醒一次采集数据，其余时间保持关断，使CR2032电池寿命延长至18个月。

4. 故障排查与实战经验

4.1 常见问题速查表

4.2 布线注意事项

• 电荷泵电容（C1-C4）应尽量靠近芯片引脚
• 信号线长度超过10cm时建议采用双绞线
• 避免将RS232线路与高频信号线平行走线
• 在工业环境中，建议在连接器处添加TVS二极管阵列作为二级防护

5. 替代方案对比

当SP3232EUCN供货紧张时，可考虑这些备选方案：

在去年芯片短缺期间，我们通过修改PCB焊盘设计，使同一板位可兼容SP3232和MAX3232，成功化解了供应链危机。这提醒我们：关键器件至少要准备两个合格供应商。
