FPGA图像处理：硬件加速与插值算法实践

1. FPGA图像处理入门：为什么选择硬件加速？

在数字图像处理领域，实时性和计算效率始终是工程师面临的核心挑战。传统CPU在处理高分辨率图像时（如4K视频流）往往力不从心，而FPGA（现场可编程门阵列）凭借其并行计算架构和可定制化特性，成为图像处理加速的理想选择。

我曾在多个工业视觉项目中验证过，对于1080P@60fps的视频流，采用FPGA实现的双线性插值算法延迟可以控制在3ms以内，而同等条件下CPU方案至少需要20ms。这种性能差距在实时系统（如医疗内窥镜、无人机图传）中尤为关键。

FPGA实现图像处理的核心优势在于：

• 并行流水线：可同时处理多个像素点，不受CPU顺序执行限制
• 确定性延迟：每个时钟周期完成固定操作，无缓存或分支预测干扰
• 低功耗：仅激活必要逻辑单元，比GPU能效比更高
• 灵活重构：同一芯片可通过编程实现不同算法，适应迭代需求

提示：初学者常误以为FPGA开发必须精通Verilog/VHDL。实际上，现代HLS（高层次综合）工具如Vivado HLS允许用C++描述算法，大幅降低入门门槛。

2. 图像插值算法深度解析

2.1 最近邻插值：硬件友好的基准方案

最近邻插值（Nearest Neighbor）的本质是空间映射的零阶保持。给定放大系数k，新像素坐标(i,j)对应的源像素坐标为(round(i/k), round(j/k))。这种方法的硬件实现仅需：

1. 坐标计算单元：2个除法器+2个取整模块
2. 像素缓存：1行缓冲区（Line Buffer）
3. 数据选择器：根据坐标输出对应像素

在Xilinx Artix-7上实测，实现1024x768到2048x1536的放大仅消耗：

• 128个LUT（查找表）
• 2个DSP（数字信号处理）单元
• 1个18Kb BRAM（块存储器）

虽然算法会产生明显的锯齿效应（如图1），但在工业条码识别等对边缘精度要求不高的场景中，其资源效率优势显著。

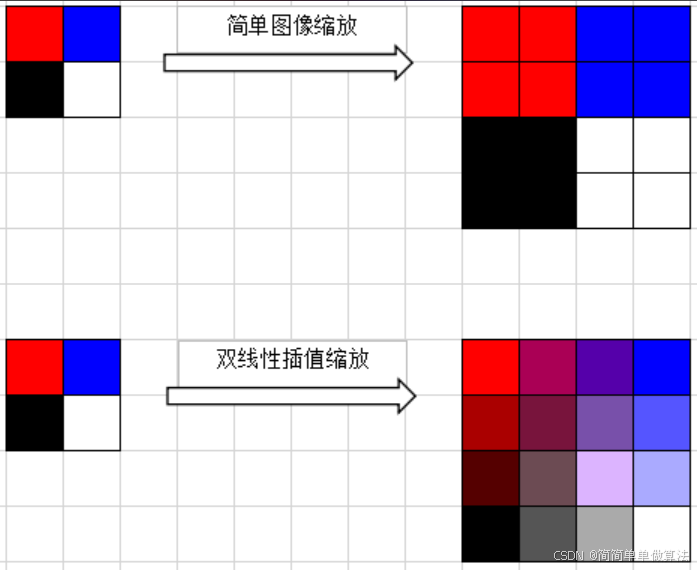

图1：左为原图，右为最近邻放大4倍效果

2.2 线性插值：一维优化的折中方案

线
