使用srec_cat实现Bootloader与应用程序HEX文件合并

1. 项目概述

在嵌入式开发中，我们经常需要将Bootloader和应用程序的HEX文件合并成一个完整的固件镜像。这个需求在量产烧录、OTA升级等场景中尤为常见。传统的手动合并方式不仅效率低下，还容易出错，特别是当两个HEX文件的地址范围存在冲突时。

我最近在开发一个基于ARM Cortex-M的物联网设备时，就遇到了这样的需求。经过多次实践和优化，我总结出了一套稳定可靠的HEX文件合并方案，使用srec_cat工具配合批处理脚本实现自动化合并，同时具备地址冲突检测功能。这套方案已经在多个实际项目中验证，效果良好。

2. 工具准备与环境配置

2.1 srec_cat工具介绍

srec_cat是SRecord工具集中的一个核心组件，专门用于处理各种格式的二进制文件，包括Intel HEX、Motorola S-record等。它的主要特点包括：

• 跨平台支持（Windows/Linux/macOS）
• 无需安装，单文件即可运行
• 支持多种文件格式转换和合并
• 提供地址范围检查功能

提示：可以从官方SourceForge仓库获取最新版本的srec_cat.exe，建议下载1.64或更高版本以获得最佳兼容性。

2.2 环境准备步骤

1. 下载srec_cat.exe文件（约2MB大小）
2. 将srec_cat.exe放置在工作目录中，建议创建一个专门的工具目录
3. 确保Windows系统PATH环境变量中包含该目录（可选，方便全局调用）

在实际项目中，我通常会在工程根目录下创建tools文件夹存放这类工具，这样既方便团队共享，也便于版本管理。

3. HEX文件合并原理

3.1 HEX文件格式解析

Intel HEX文件是一种文本格式的二进制表示，每行包含以下关键信息：

code复制:LLAAAATTDD...DDCC

其中：

• LL：数据长度（字节数）
• AAAA：数据起始地址
• TT：记录类型（00数据，01文件结束等）
• DD...DD：实际数据
• CC：校验和

当合并两个HEX文件时，我们需要特别关注地址范围是否重叠。典型的Bootloader和应用程序的地址分配如下：

3.2 合并过程的技术细节

srec_cat工具在合并HEX文件时，会执行以下关键操作：

1. 解析输入文件的数据记录
2. 检查地址范围是否冲突
3. 按地址顺序重组数据记录
4. 生成新的HEX文件

合并命令的核心参数说明：

code复制srec_cat.exe
  -disable-sequence-warning  # 抑制地址顺序警告
  boot.hex -Intel            # 第一个输入文件及格式
  app.hex -Intel             # 第二个输入文件及格式
  -o merged.hex -Intel       # 输出文件及格式

4. 批处理脚本详解

4.1 脚本结构分析

完整的批处理脚本包含以下几个功能模块：

1. 参数处理：支持命令行参数输入，增强灵活性
2. 文件检查：验证srec_cat和输入文件是否存在
3. 合并执行：调用srec_cat进行实际合并
4. 错误处理：捕获并显示合并过程中的错误

4.2 关键代码解析

batch复制@echo off
REM =======================================================
REM  Hex File Merger with Address Conflict Detection
REM  Usage: MergeHex.bat [boot.hex] [app.hex] [output.hex]
REM =======================================================

pushd "%~dp0"

set BOOT_HEX=bootloader.hex
set APP_HEX=app.hex
set OUTPUT_HEX=BootAndApp.hex

if not "%~1"=="" set BOOT_HEX=%~1
if not "%~2"=="" set APP_HEX=%~2
if not "%~3"=="" set OUTPUT_HEX=%~3

这段代码实现了：

1. 保存当前目录位置（pushd）
2. 设置默认文件名
3. 支持命令行参数覆盖默认值

注意：%~dp0表示批处理文件所在目录，这种写法可以确保脚本在任何位置被调用时都能正确找到相关文件。

4.3 错误检测机制

脚本通过以下方式增强健壮性：

batch复制if not exist "srec_cat.exe" (
    echo ERROR: srec_cat.exe not found!
    popd
    pause
    exit /b 1
)

if errorlevel 1 (
    echo.
    echo ========== MERGE FAILED ==========
    echo Possible cause: Address conflict between Boot and App.
    echo Check that their memory regions do NOT overlap.
    echo ==================================
    popd
    pause
    exit /b 1
)

这种设计可以捕获以下常见错误：

• 工具缺失
• 输入文件不存在
• 地址冲突
• 其他合并错误

5. 集成到开发环境

5.1 Keil MDK集成

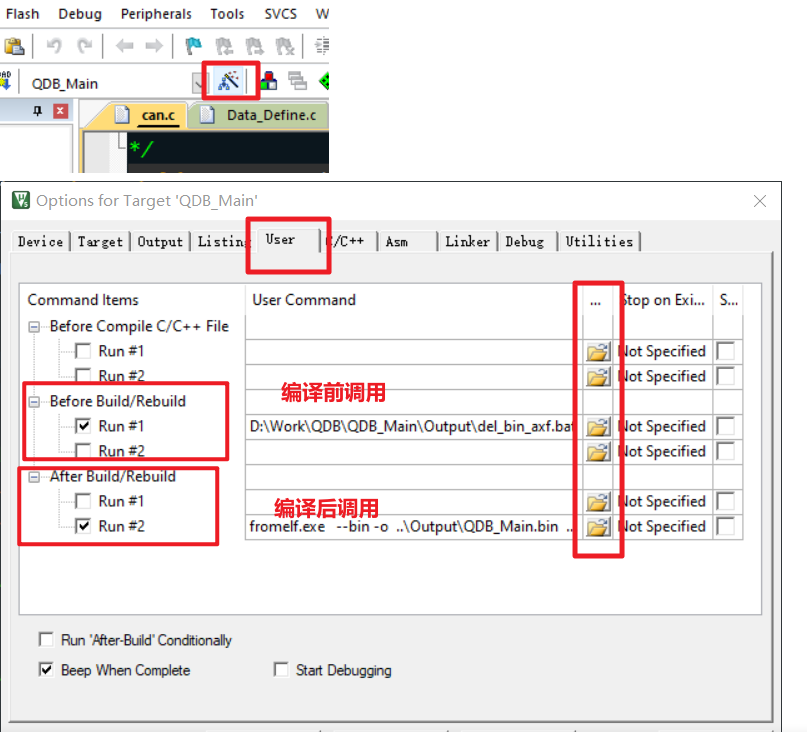

在Keil中集成合并脚本的步骤如下：

1. 打开Options for Target对话框
2. 切换到User标签页
3. 在After Build/Rebuild部分添加脚本调用
4. 设置正确的工作目录

关键配置要点：

• 使用绝对路径或相对路径指定脚本位置
• 可以添加构建后参数传递特定文件名
• 确保构建顺序正确（先编译Bootloader，再编译Application）

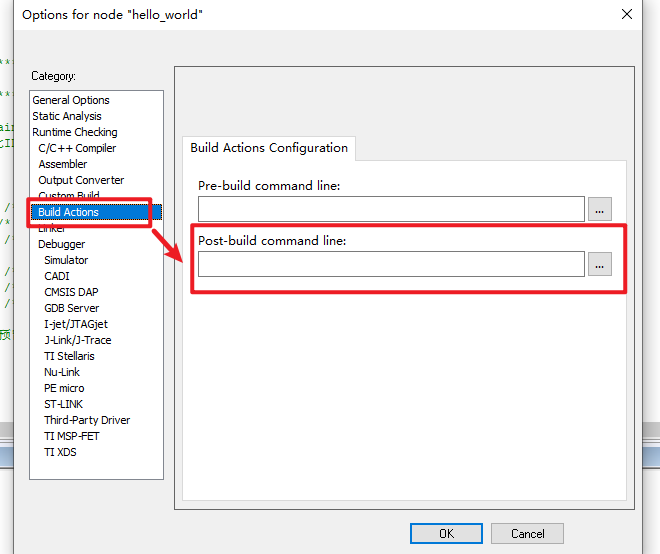

5.2 IAR Embedded Workbench集成

IAR的集成方式略有不同：

1. 打开Project > Options对话框
2. 导航到Build Actions设置
3. 在Post-build command line中添加脚本调用

IAR特有的注意事项：

• 使用$PROJ_DIR$等宏确保路径正确
• 可能需要添加额外的引号处理空格路径
• 考虑构建配置（Debug/Release）对输出路径的影响

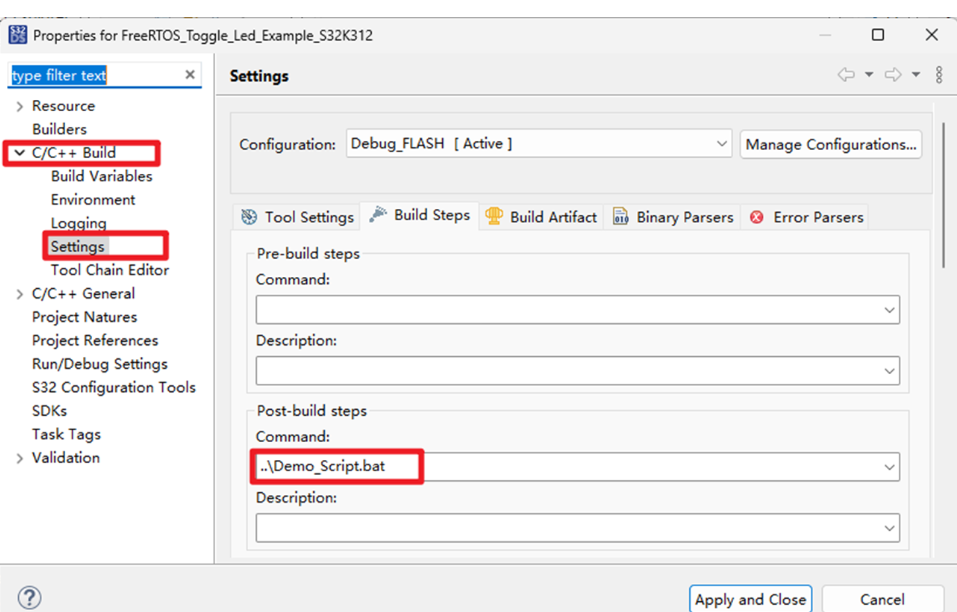

5.3 S32 Design Studio集成

对于NXP S32平台：

1. 右键项目选择Properties
2. 导航到C/C++ Build > Settings > Build Steps
3. 在Post-build steps中添加脚本调用

S32平台的特殊考虑：

• 注意工具链路径设置
• 可能需要调整构建依赖关系
• 考虑使用项目变量简化配置

6. 高级应用与问题排查

6.1 多文件合并策略

当需要合并多个应用模块时，可以采用以下方法：

batch复制srec_cat.exe -disable-sequence-warning \
    boot.hex -Intel \
    app1.hex -Intel \
    app2.hex -Intel \
    -o full_image.hex -Intel

注意事项：

1. 确保所有模块地址范围不重叠
2. 考虑合并顺序对最终镜像的影响
3. 大型项目可能需要分段合并

6.2 地址冲突解决方案

常见的地址冲突及解决方法：

6.3 性能优化技巧

对于大型HEX文件，可以采用以下优化措施：

1. 使用-obs=16参数增加缓冲区大小
2. 先转换为二进制格式再合并（适用于极大型文件）
3. 在SSD上操作提高IO性能
4. 关闭杀毒软件实时监控（临时）

7. 实际案例分享

7.1 物联网设备OTA升级实现

在某智能家居项目中，我们采用以下方案：

1. Bootloader（32KB）：0x08000000-0x08007FFF
2. 应用程序A区（512KB）：0x08008000-0x08087FFF
3. 应用程序B区（512KB）：0x08088000-0x08107FFF

合并脚本关键部分：

batch复制set BOOT_HEX=Bootloader_V1.2.hex
set APP_HEX=Application_A_V2.5.hex
set OUTPUT_HEX=Factory_Image_V2.5.hex

srec_cat.exe -disable-sequence-warning ^
    "%BOOT_HEX%" -Intel ^
    "%APP_HEX%" -Intel ^
    -fill 0xFF 0x08000000 0x08108000 ^
    -o "%OUTPUT_HEX%" -Intel

这个案例中，我们添加了-fill参数确保未使用区域被正确填充，避免Flash编程错误。

7.2 工业控制器双备份系统

在要求高可靠性的工业场景中，我们实现了双应用程序镜像：

1. Bootloader（64KB）
2. 主应用镜像（896KB）
3. 备份应用镜像（896KB）

合并脚本需要处理更复杂的地址关系：

batch复制srec_cat.exe ^
    boot.hex -Intel ^
    -exclude -within main_app.hex -Intel -overlap backup_app.hex -Intel ^
    main_app.hex -Intel ^
    backup_app.hex -Intel ^
    -o full_image.hex -Intel

这个案例使用了-exclude和-within参数确保备份镜像不会意外覆盖主镜像区域。

8. 常见问题解答

8.1 合并后的文件大小异常

问题现象：合并后的HEX文件比预期小很多。

可能原因：

1. 输入文件存在地址间隙未被填充
2. 某些数据记录被意外过滤
3. 地址范围设置不正确

解决方案：

1. 使用srec_info检查输入文件地址范围
2. 添加-fill参数填充空白区域
3. 检查srec_cat版本是否过旧

8.2 合并速度慢

问题现象：合并大型HEX文件耗时过长。

优化建议：

1. 增加缓冲区大小：-obs=64
2. 转换为临时二进制格式处理
3. 使用更快的存储设备

8.3 特定开发环境集成问题

Keil特有问题：

• 路径中包含空格时需要使用引号
• 构建后步骤的工作目录可能与预期不同
• 多项目解决方案需要特殊处理

IAR特有问题：

• 需要处理$PROJ_DIR$等宏的展开
• 注意换行符差异（UNIX vs Windows）
• 构建配置影响输出路径

9. 脚本增强建议

基于实际项目经验，可以考虑以下增强功能：

1. 版本校验：自动检查HEX文件中的版本信息是否兼容

   batch复制for /f "tokens=2 delims==" %%G in ('findstr "APP_VERSION" %APP_HEX%') do (
       set APP_VER=%%G
   )


2. 自动填充：确保Flash空白区域被正确填充

   batch复制srec_cat.exe ... -fill 0xFF 0x08000000 0x08040000 ...


3. 日志记录：保存每次合并的详细日志

   batch复制echo %DATE% %TIME% Merged %BOOT_HEX% + %APP_HEX% >> merge_log.txt


4. CRC校验：添加整个镜像的CRC校验值

   batch复制srec_cat.exe ... -crop 0x08000000 0x08040000 -fill 0xFF -crc32-l-e 0x0803FFFC ...


这些增强功能可以根据项目实际需求选择性实现，逐步构建更完善的自动化工具链。
