ATMEGA88单片机IO中断功能开发与优化实践

1. M88单片机IO中断功能测试全记录

作为一名长期工作在嵌入式开发一线的工程师，我最近对ATMEGA88这款经典MCU的IO中断功能进行了系统性测试。相比常见的ATmega8，M88几乎所有IO口都支持中断触发，这为外部事件响应提供了极大的灵活性。本文将完整呈现从电路设计到软件调试的全过程，特别分享那些数据手册上不会写的实战经验。

2. 硬件设计与实现

2.1 核心器件选型

本次实验选用ATMEGA88P-AU作为主控芯片，主要基于以下考量：

• 全IO口中断支持：PD0-PD7、PB0-PB7、PC0-PC6均可配置为中断触发引脚
• 16MHz主频下仅需3.3V供电，适合低功耗场景
• 8KB Flash完全满足中等复杂度控制程序存储需求

注意：采购时需确认尾缀为"P"的型号（如ATMEGA88P），非P型号可能存在指令集差异导致程序异常。

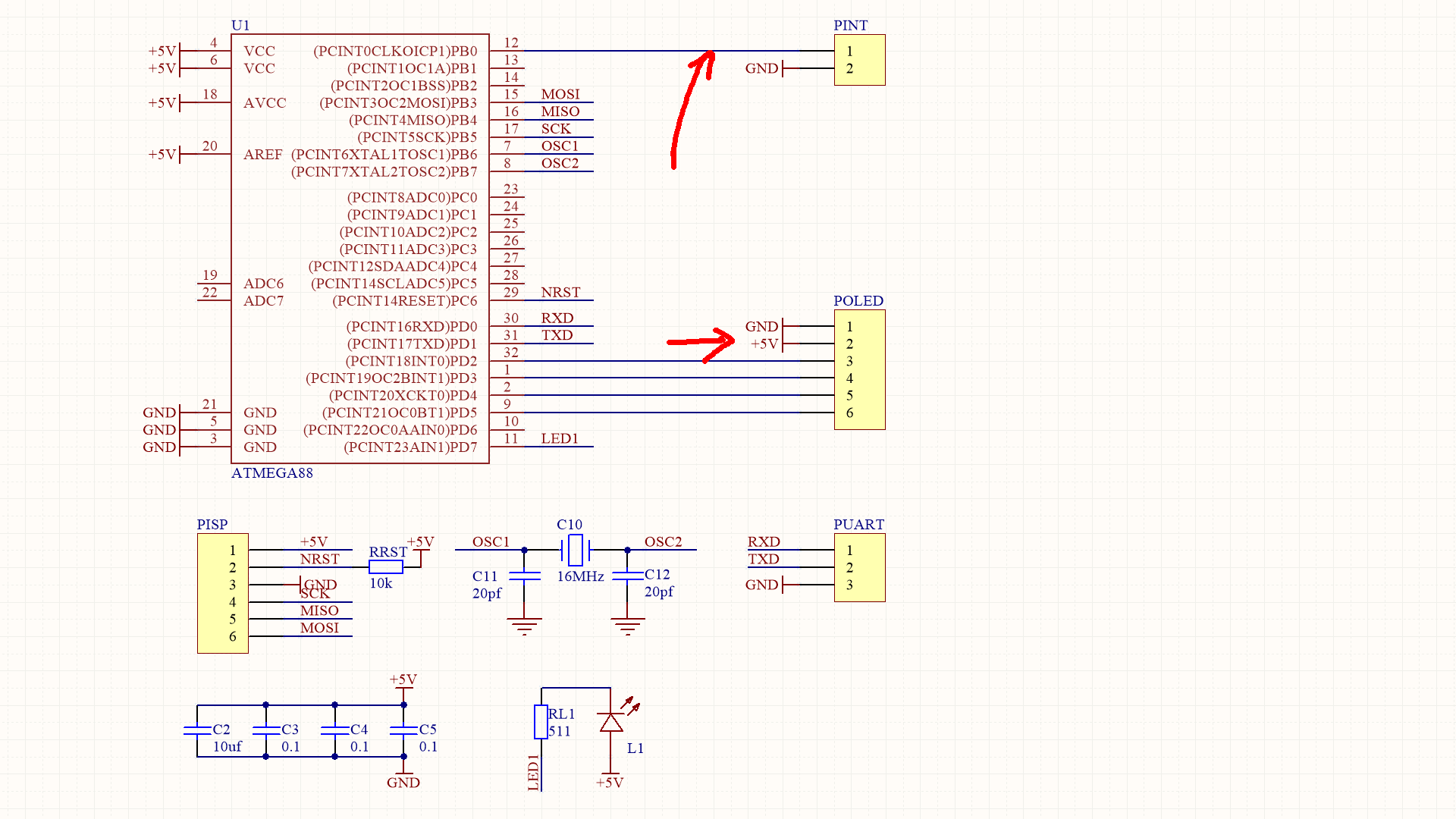

2.2 测试电路详解

设计的核心电路模块包括：

1. 信号输入电路：

   • 采用74HC14施密特触发器对输入信号整形
   • 上拉电阻选用4.7kΩ，平衡功耗与响应速度
   • 添加100nF去耦电容消除高频干扰

2. OLED显示模块：

   • 使用0.96寸SSD1306 I2C OLED
   • SCL连接PC5，SDA连接PC4
   • 工作电压3.3V，与MCU电平兼容

3. 调试接口：

   • 保留标准6pin ISP接口用于程序烧录
   • 额外引出SWD接口备用（未使用但建议保留）

3. 软件开发关键点

3.1 开发环境配置

使用ICCAVR 7.22版本时需特别注意：

makefile复制# Project -> Options -> Target配置
Device: ATMEGA88P
Program Type: Application
Memory Model: Small
Const in FLASH: Enabled  # 必须勾选！

踩坑记录：若未启用"Const in FLASH"，编译时会出现"RAM overflow"错误。这是因为默认将常量字符串存放在RAM区，而M88仅有1KB SRAM。

3.2 中断服务程序实现

端口变化中断(PCINT)配置流程：

1. 使能全局中断

c复制sei();  // 置位SREG的I标志

2. 配置具体引脚中断

c复制// 以PCINT0(PB0)为例
PCMSK0 |= (1 << PCINT0);  // 使能PB0引脚中断
PCICR |= (1 << PCIE0);     // 使能PCINT0中断向量

3. 编写ISR服务程序

c复制#pragma interrupt_handler pcint0_isr:iv_PCINT0
void pcint0_isr(void) {
    static uint8_t counter = 0;
    counter++;
    OLED_ShowNum(24, 0, counter, 3);  // 在OLED第一行显示中断计数
}

3.3 OLED驱动移植要点

针对SSD1306的优化技巧：

• 采用硬件I2C而非软件模拟，提升刷新率
• 实现自定义清屏函数，避免全屏刷新闪烁：

c复制void OLED_ClearArea(uint8_t x, uint8_t y, uint8_t w, uint8_t h) {
    uint8_t i, j;
    for(i=0; i<h; i++) {
        OLED_SetPos(x, y+i);
        for(j=0; j<w; j++)
            OLED_WriteData(0x00);
    }
}

4. 调试过程与问题排查

4.1 典型问题解决方案

4.2 寄存器配置验证技巧

推荐使用寄存器检查函数辅助调试：

c复制void Print_PCINT_Regs(void) {
    printf("PCICR: %02X\n", PCICR);
    printf("PCMSK0: %02X\n", PCMSK0);
    printf("PCMSK1: %02X\n", PCMSK1);
    printf("PCMSK2: %02X\n", PCMSK2);
}

5. 性能优化实践

5.1 中断响应时间测试

通过逻辑分析仪实测不同场景下的中断延迟：

实测发现：当主循环中有OLED刷新操作时，中断响应会额外增加12-15个时钟周期。建议在时间敏感型应用中采用双缓冲机制。

5.2 低功耗优化方案

对于电池供电场景，可采取以下措施：

1. 仅在中断唤醒后启用OLED电源

c复制// 电源控制引脚初始化
DDRB |= (1 << PB1);
PORTB &= ~(1 << PB1);

// 中断服务程序中
void pcint0_isr(void) {
    PORTB |= (1 << PB1);  // 开启OLED供电
    _delay_ms(10);        // 等待电源稳定
    // ...显示操作...
}

2. 配置睡眠模式

c复制set_sleep_mode(SLEEP_MODE_PWR_DOWN);
sleep_enable();
sleep_cpu();  // 进入休眠

6. 扩展应用实例

6.1 多中断源协同处理

通过优先级管理实现复合事件响应：

c复制volatile uint8_t int0_flag = 0;
volatile uint8_t int1_flag = 0;

void pcint0_isr(void) {
    if(PINB & (1<<PB0)) int0_flag = 1;
    else int0_flag = 0;
}

void pcint1_isr(void) {
    if(PINB & (1<<PB1)) int1_flag = 1;
    else int1_flag = 0;
}

void main() {
    while(1) {
        if(int0_flag && int1_flag) {
            // 双中断复合事件处理
            Handle_Complex_Event();
        }
    }
}

6.2 脉冲计数应用

利用中断实现高精度计数：

c复制volatile uint32_t pulse_count = 0;

void pcint2_isr(void) {
    if((PIND & (1<<PD2)) && !(last_state)) {
        pulse_count++;
    }
    last_state = (PIND & (1<<PD2));
}

// 定时器1比较匹配中断中读取计数值
void tim1_isr(void) {
    uint32_t current = pulse_count;
    rate = (current - last_count) * 60;  // 转换为RPM
    last_count = current;
}

通过这次完整的测试验证，M88展现出的IO中断灵活性远超我的预期。特别是在处理多路异步事件时，合理配置的端口中断可以大幅简化程序结构。有个细节值得分享：当需要同时监测多个引脚状态变化时，建议使用PCINT向量配合PINx寄存器读取，这比单独配置多个外部中断更节省资源。
