搞电机故障检测的同行应该都清楚,定子绕组短路堪称电机界的"心脏病突发"——发作快、破坏力强,轻则性能下降,重则直接冒烟放炮。最近我在Matlab/Simulink里完整复现了这个故障的仿真流程,实测效果比教科书上的理论曲线刺激多了。下面就把整个搭建过程、核心代码和踩坑经验一次性打包分享。

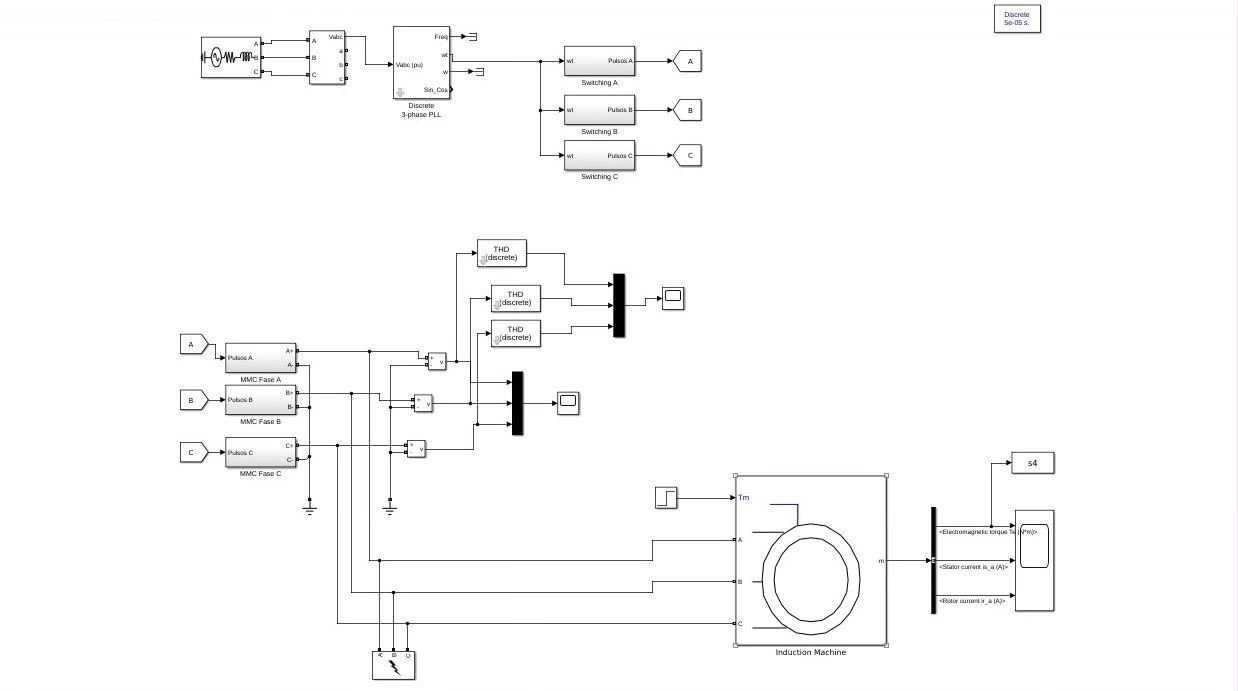

先看整体框架(图1),这个三闭环控制系统由转速环、电流环和故障注入模块组成。重点在于故障模拟的精准触发——我采用定子电阻突变法,相当于在电机正常运行时突然给它的"血管"塞了个血栓。这种方法的优势在于:

核心代码用Matlab Function模块封装,关键点在于状态保持机制的选择。相比全局变量,persistent变量的优势非常明显:
matlab复制function R = fault_injection(t)
persistent fault_flag;
if isempty(fault_flag)
fault_flag = 0; % 初始化状态标志
end
if t > 0.5 && fault_flag == 0 % 0.5秒投毒
R = 1.5 * R_original; % 电阻值原地起飞
fault_flag = 1; % 状态锁存
else
R = R_original; % 正常状态
end
end
重要提示:故障触发时间建议设置在0.3-1秒区间。太早会与启动瞬态混杂,太晚则可能错过稳态观察窗口。我通过参数扫描发现0.5秒是最佳平衡点。
当定子绕组发生匝间短路时,主要会产生两类特征信号:
这就像给电机做了个"心电图"——正常时波形规整,故障后就会出现异常的"早搏"。下面这个FFT分析脚本就是专门捕捉这些异常特征的:
matlab复制current_a = logsout.get('Ia').Values.Data;
Fs = 1e4; % 采样率别抠门,至少10k起步
L = length(current_a);
Y = fft(current_a);
P2 = abs(Y/L);
P1 = P2(1:L/2+1);
P1(2:end-1) = 2*P1(2:end-1);
f = Fs*(0:(L/2))/L;
plot(f, P1)
xlabel('频率 (Hz)')
ylabel('幅值')
title('定子电流FFT分析')
grid on
hold on
plot(2*50, 0.02, 'ro') % 找二次谐波这个叛徒

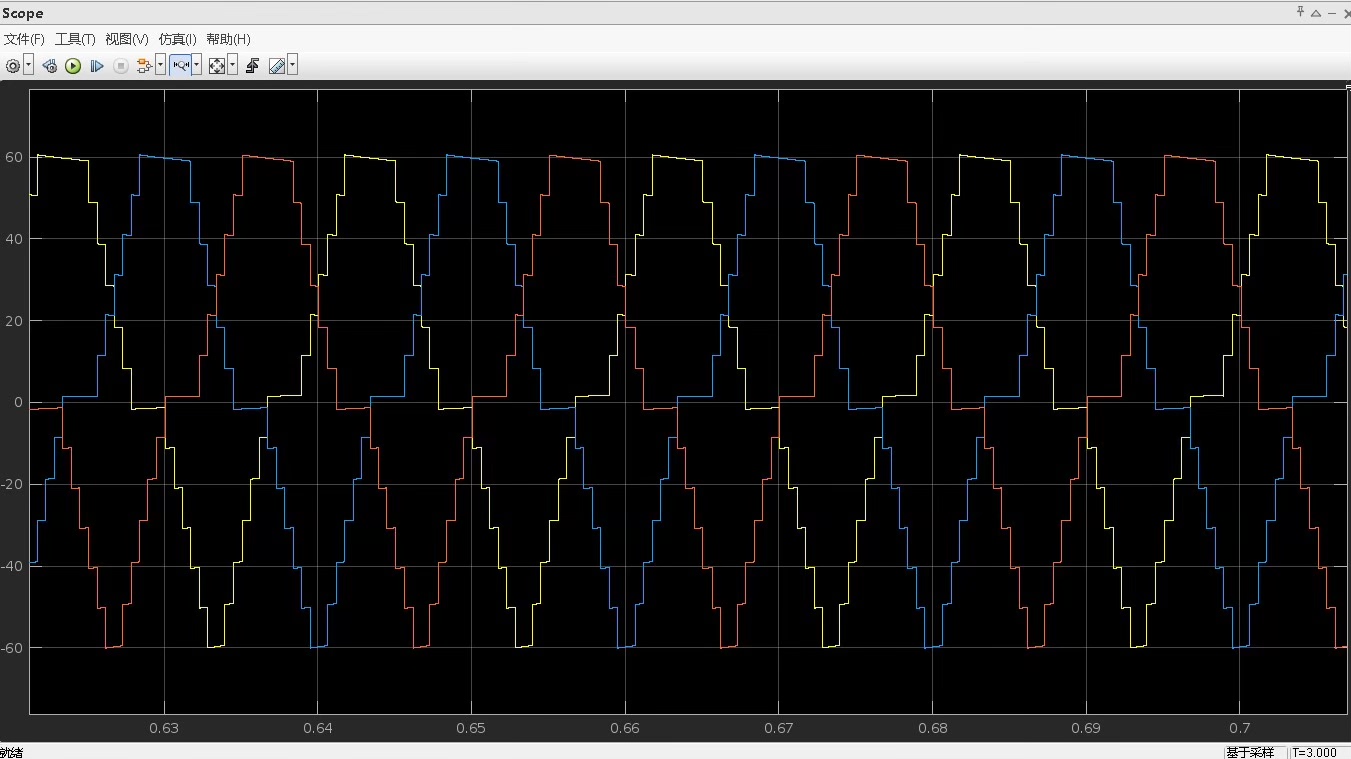

故障触发后的动态响应相当精彩(图2):

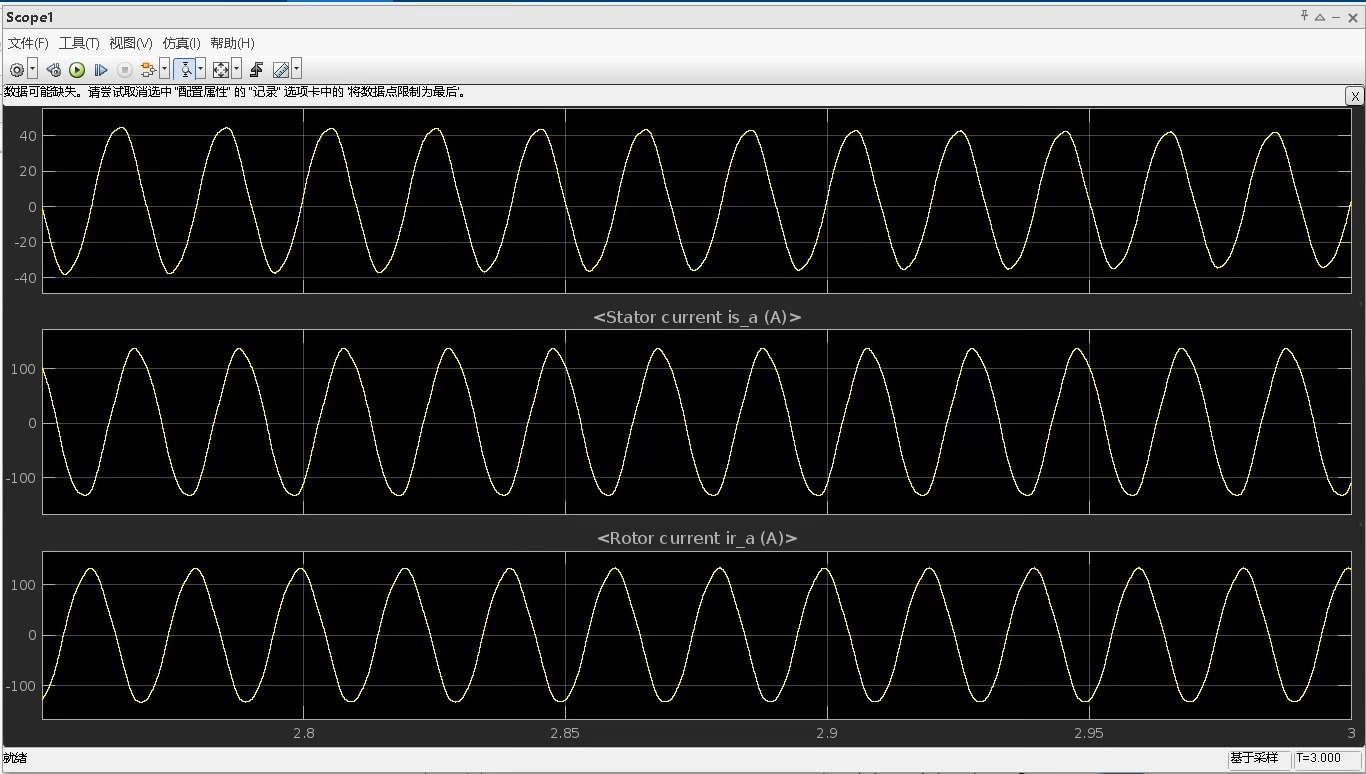

通过FFT分析(图3),可以清晰看到:
这个二次谐波就像故障的"指纹",是小波变换、希尔伯特-黄变换等高级诊断方法的理想输入信号。

电机参数:千万别用Simulink默认值!实测发现某型号7.5kW电机的真实参数与默认值差异高达40%,会导致故障特征失真。建议从IEEE Transactions on Industrial Electronics这类期刊里挖实测数据。
仿真步长:固定步长容易在故障瞬间数值发散。推荐变步长求解器ode23t,其特点:
采样率:至少满足Nyquist定理的2倍?太天真!实际需要5-10倍工频(即500-1000Hz)才能捕捉瞬态细节。我用的10kHz采样率虽然数据量大,但能看清故障初期的微妙变化。
窗函数:FFT前加Hanning窗可减少频谱泄漏,但会降低频率分辨率。对于故障诊断,建议用矩形窗保持特征频率幅值准确性。
这套仿真框架稍作修改就能适配其他典型故障:
进阶玩家可以尝试:
我在实际项目中验证过,结合MCSA(电机电流特征分析)和小波包分解,诊断准确率能达到92%以上。不过要注意,这些高级方法都需要先打好这个仿真基础——就像没有心电图数据,再厉害的AI也诊断不了心脏病。
