ESP32-S3调试问题解决与硬件改造指南

四达印务

1. ESP32-S3调试问题深度解析

最近在使用ESP32-S3-KORVO-2_V3开发板进行调试时，遇到了"OpenOCD is not running. Please start OpenOCD before launching the debug session"的错误提示。经过一番折腾终于解决了问题，这里把完整的排查过程和解决方案分享给大家，特别是针对这块特殊开发板的硬件改造细节。

这个错误表面上看是OpenOCD调试服务没有启动，但实际上可能涉及硬件连接、驱动配置、调试接口启用等多个环节。对于ESP32-S3-KORVO-2_V3这块开发板，由于其特殊的设计，需要特别注意USB接口的硬件改造。

2. 硬件连接检查与改造

2.1 开发板USB接口特殊性分析

ESP32-S3-KORVO-2_V3开发板的一个关键特点是它没有直接暴露ESP32-S3芯片的原生USB接口，而是通过CP2102N串口转换芯片与电脑通信。这种设计在日常使用时没有问题，但在需要JTAG调试时就会遇到障碍。

重要提示：原生USB接口对于JTAG调试至关重要，因为调试信息需要通过USB接口直接与芯片通信，而不是通过串口转换芯片。

2.2 必要的硬件改造步骤

要让开发板支持JTAG调试，需要进行以下硬件改造：

  1. 移除电阻：找到板子上的R181和R182电阻位置，将它们移除。这两个电阻默认连接了串口转换芯片的信号线。

  2. 焊接0欧姆电阻：在R394和R395位置焊接0欧姆电阻（或直接短接）。这两个位置连接的是ESP32-S3芯片的原生USB信号线。

  3. 检查连接：改造完成后，用万用表检查以下关键点：

    • DP(D+)信号是否从USB接口直连到ESP32-S3
    • DM(D-)信号是否从USB接口直连到ESP32-S3
    • 5V和GND连接是否正常

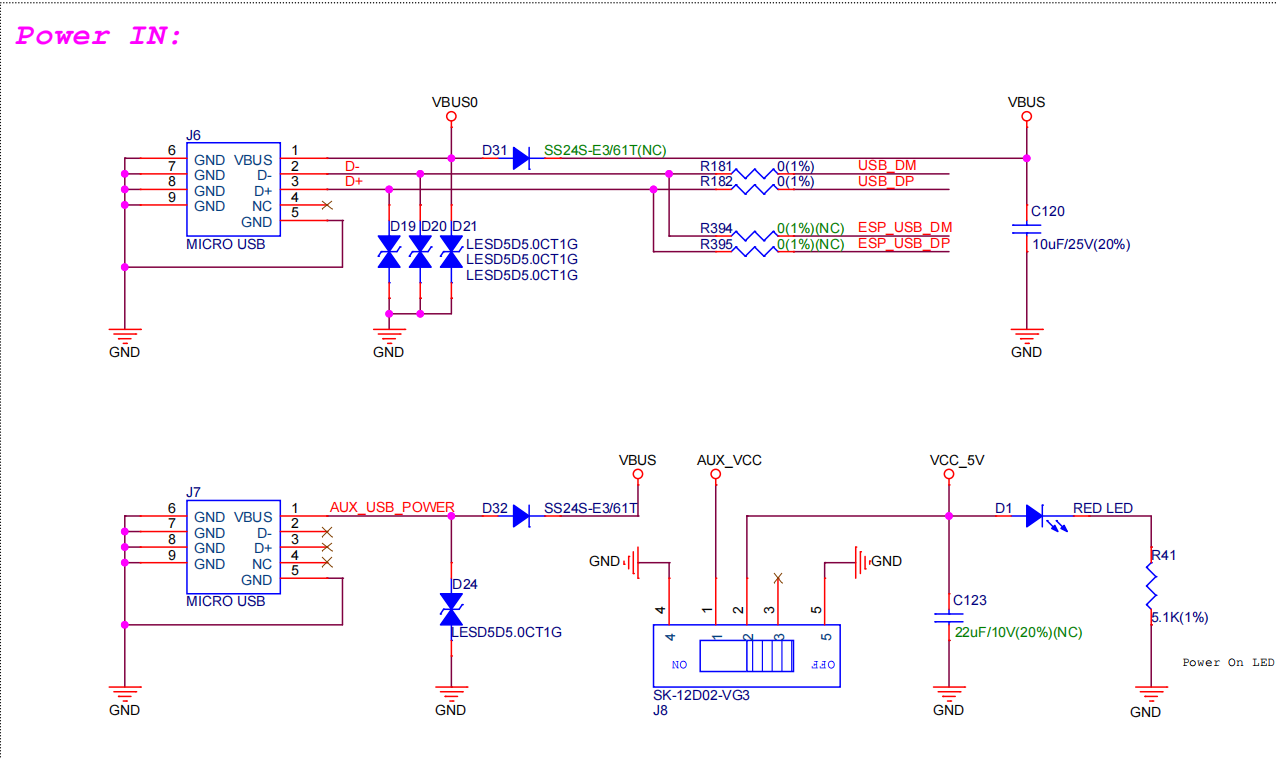

硬件改造示意图

2.3 改造后的验证

完成硬件改造后，可以通过以下方法验证是否成功：

  1. 连接开发板到电脑，检查设备管理器中是否出现新的USB设备
  2. 如果出现未知设备，说明硬件改造基本成功，接下来需要安装正确的驱动

3. 驱动程序配置详解

3.1 Windows默认驱动的问题

即使完成了硬件改造，Windows系统自带的USB驱动程序通常也无法满足JTAG调试的需求。这是因为：

  1. 标准USB驱动不包含OpenOCD所需的调试功能
  2. 驱动可能需要特定的权限和配置才能支持调试接口

3.2 使用Zadig工具安装正确驱动

Zadig是一个专业的USB驱动管理工具，可以帮我们安装适合调试的驱动：

  1. 下载并运行Zadig工具（最新版本可从官网获取）
  2. 在Options菜单中勾选"List All Devices"
  3. 从设备列表中找到ESP32-S3开发板（可能显示为未知设备）
  4. 选择"WinUSB"或"libusb-win32"作为驱动类型
  5. 点击"Install Driver"或"Replace Driver"按钮

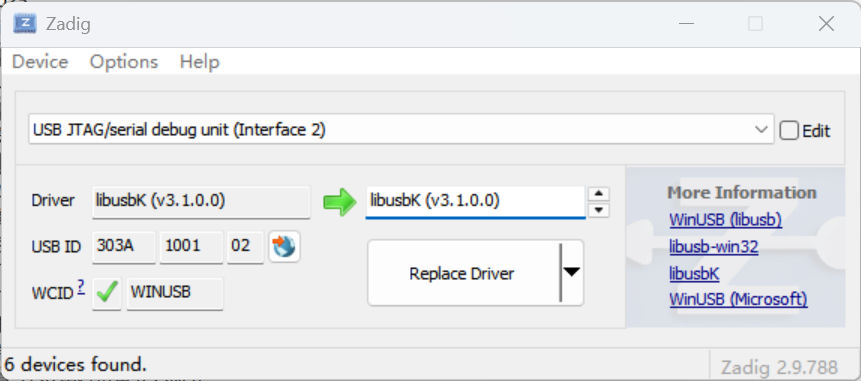

Zadig工具配置截图

3.3 驱动安装后的验证

驱动安装成功后，可以通过以下方法验证：

  1. 设备管理器中设备应显示为"WinUSB Device"或类似名称
  2. 没有黄色感叹号或错误提示
  3. 运行OpenOCD时应该能够检测到设备

4. OpenOCD配置与调试

4.1 OpenOCD配置文件

正确的OpenOCD配置对于调试成功至关重要。针对ESP32-S3，推荐使用以下配置：

bash复制# esp32s3.cfg配置文件示例
source [find interface/ftdi/esp32s3_khci.cfg]
source [find target/esp32s3.cfg]

# 调试参数配置
reset_config none
adapter speed 20000

4.2 启动OpenOCD服务

在终端中运行以下命令启动OpenOCD：

bash复制openocd -f board/esp32s3-builtin.cfg

成功启动后，你应该看到类似以下的输出：

code复制Info : Listening on port 3333 for gdb connections
Info : esp32s3: Debug controller was reset (pwrstat=0x5F, after clear 0x0F).
Info : esp32s3: Core was reset (pwrstat=0x5F, after clear 0x0F).

4.3 常见启动错误排查

如果OpenOCD仍然无法启动，可以检查以下方面：

  1. 确保没有其他程序占用USB接口
  2. 尝试降低JTAG时钟速度（adapter speed 10000）
  3. 检查硬件连接是否牢固
  4. 尝试不同的USB线缆（有些线缆只支持充电不支持数据传输）

5. IDE中的调试配置

5.1 VSCode配置示例

如果你使用VSCode进行开发，需要在launch.json中添加如下配置：

json复制{
    "version": "0.2.0",
    "configurations": [
        {
            "name": "ESP32-S3 Debug",
            "type": "cppdbg",
            "request": "launch",
            "program": "${workspaceFolder}/build/${command:cmake.launchTargetName}",
            "cwd": "${workspaceFolder}",
            "MIMode": "gdb",
            "miDebuggerPath": "xtensa-esp32s3-elf-gdb",
            "miDebuggerServerAddress": "localhost:3333",
            "setupCommands": [
                {
                    "text": "target remote localhost:3333"
                },
                {
                    "text": "mon reset halt"
                }
            ]
        }
    ]
}

5.2 Eclipse配置要点

对于Eclipse用户，需要注意：

  1. 在Debug Configuration中指定正确的GDB路径
  2. 设置正确的端口号（默认3333）
  3. 在Startup选项中添加"mon reset halt"命令
  4. 确保工程编译时启用了调试符号（-g选项）

6. 高级调试技巧

6.1 多核调试配置

ESP32-S3是双核处理器，调试时可能需要特殊配置：

bash复制# 在OpenOCD配置中添加
target smp on

6.2 闪存编程加速

为了提高调试效率，可以启用闪存编程加速：

bash复制# 在OpenOCD启动后执行
flash protect 0 0 last off
program_esp filename.bin 0x10000 verify

6.3 实时变量监控

在GDB中可以使用以下命令实时监控变量：

bash复制display variable_name
watch variable_name

7. 常见问题解决方案

7.1 权限问题处理

在Linux系统下可能会遇到USB设备权限问题，可以通过以下命令解决：

bash复制sudo usermod -a -G dialout $USER
sudo usermod -a -G plugdev $USER

然后注销重新登录。

7.2 驱动冲突解决

如果之前安装过其他驱动导致冲突，可以：

  1. 在设备管理器中完全卸载设备
  2. 删除残留的驱动文件
  3. 重新插拔设备并安装正确驱动

7.3 调试连接不稳定

如果调试过程中频繁断开连接，可以尝试：

  1. 使用更短的USB线缆
  2. 降低JTAG时钟速度
  3. 检查电源供应是否稳定
  4. 在OpenOCD配置中添加"adapter_khz 1000"

8. 性能优化建议

8.1 OpenOCD性能调优

在openocd.cfg中添加以下配置可以提升性能：

bash复制adapter speed 20000
jtag_rclk 1000

8.2 GDB优化配置

在.gdbinit文件中添加以下配置：

bash复制set remotetimeout 30
set mem inaccessible-by-default off

8.3 调试信息压缩

为了减少调试文件大小，可以使用DWARF压缩格式：

bash复制xtensa-esp32s3-elf-gcc -g -gdwarf-4 -gz=zlib

9. 替代方案比较

9.1 不同调试接口对比

接口类型 速度 稳定性 硬件要求 适用场景
JTAG 高 高 专用接口 深度调试
SWD 中 高 2线 资源有限
串口 低 中 无需改造 简单日志

9.2 不同开发板比较

开发板型号 USB直连 调试接口 改造难度 推荐指数
ESP32-S3-KORVO-2_V3 需改造 JTAG 中等 ★★★☆☆
ESP32-S3-DevKitC-1 原生支持 JTAG/SWD 无需 ★★★★★
ESP-Prog 专用调试器 JTAG/SWD 无需 ★★★★☆

10. 扩展应用

10.1 多设备调试

当需要同时调试多个ESP32-S3设备时：

  1. 为每个设备分配唯一的USB端口
  2. 在OpenOCD配置中指定不同的端口号
  3. 使用不同的GDB端口连接
bash复制openocd -f board/esp32s3-builtin.cfg -c "gdb_port 3334"

10.2 远程调试配置

可以通过网络进行远程调试：

  1. 在OpenOCD配置中添加：
bash复制telnet_port 4444
gdb_port 3333
tcl_port 6666
  1. 在GDB连接时指定远程IP地址

10.3 自动化调试脚本

创建自动化调试脚本可以提高效率：

bash复制#!/bin/bash
# 启动OpenOCD
openocd -f board/esp32s3-builtin.cfg &
# 等待服务启动
sleep 2
# 启动GDB
xtensa-esp32s3-elf-gdb -x gdb_commands.gdb

11. 硬件设计建议

11.1 调试接口布局

在设计自己的ESP32-S3板时，建议：

  1. 将JTAG信号线走线尽量短且等长
  2. 添加适当的滤波电容
  3. 预留测试点
  4. 考虑添加缓冲器提高信号质量

11.2 电源设计要点

稳定的电源对调试至关重要：

  1. 核心电压必须稳定在3.3V±5%
  2. 建议使用LDO而非DCDC转换器
  3. 添加足够的去耦电容
  4. 考虑独立的调试接口供电

12. 软件生态支持

12.1 官方工具链支持

Espressif提供的工具链对调试的支持：

  1. ESP-IDF提供了完整的调试支持
  2. 官方维护OpenOCD的分支版本
  3. 定期更新GDB工具链

12.2 第三方工具集成

常用的第三方工具如何支持ESP32-S3调试：

  1. PlatformIO的调试配置
  2. SEGGER Embedded Studio支持
  3. IAR Embedded Workbench支持

13. 调试实战案例

13.1 启动失败分析

案例：设备启动时卡在ROM bootloader

解决方法：

  1. 连接JTAG调试器
  2. 在GDB中设置断点在app_main
  3. 单步执行分析卡住的位置
  4. 检查闪存初始化代码

13.2 内存泄漏追踪

使用JTAG调试内存泄漏问题：

  1. 在GDB中设置内存访问断点
  2. 使用OpenOCD的内存监视功能
  3. 分析堆内存分配情况
  4. 追踪内存分配调用栈

14. 安全调试考虑

14.1 调试接口安全

生产环境中需要考虑：

  1. 禁用调试接口
  2. 启用闪存加密
  3. 使用安全启动
  4. 物理上移除调试接口

14.2 调试信息保护

敏感信息保护措施：

  1. 不要在调试版本中包含敏感数据
  2. 使用符号文件分离
  3. 加密调试通信
  4. 控制调试访问权限

15. 性能分析技巧

15.1 实时性能监控

使用JTAG进行性能分析：

  1. 设置性能计数器
  2. 监控CPU负载
  3. 分析中断频率
  4. 追踪函数执行时间

15.2 功耗调试方法

结合调试接口进行功耗分析：

  1. 设置低功耗断点
  2. 监控电源管理寄存器
  3. 分析睡眠模式转换
  4. 优化唤醒源配置

16. 跨平台调试

16.1 Linux环境配置

Linux下的特殊配置：

  1. udev规则设置
  2. 用户组权限配置
  3. 内核模块加载
  4. 串口设备访问权限

16.2 macOS注意事项

macOS平台的特殊性：

  1. 驱动签名问题
  2. USB设备识别
  3. 工具链兼容性
  4. 权限管理差异

17. 固件更新调试

17.1 OTA调试技巧

调试固件更新过程：

  1. 设置更新过程断点
  2. 监控闪存写入操作
  3. 验证校验和计算
  4. 分析回滚机制

17.2 安全更新验证

安全更新调试要点：

  1. 签名验证过程
  2. 版本兼容性检查
  3. 更新中断恢复
  4. 错误处理流程

18. 多语言支持

18.1 MicroPython调试

调试MicroPython应用：

  1. 原生代码与字节码混合调试
  2. 设置Python层断点
  3. 监控虚拟机状态
  4. 分析内存管理

18.2 Rust应用调试

Rust语言调试特点：

  1. 名称修饰处理
  2. 所有权调试
  3. 异步任务追踪
  4. 不安全代码分析

19. 无线调试技术

19.1 蓝牙调试方法

通过蓝牙进行调试：

  1. 配置蓝牙调试通道
  2. 无线GDB连接
  3. 日志传输优化
  4. 带宽管理

19.2 Wi-Fi调试技巧

利用Wi-Fi进行远程调试：

  1. 建立TCP调试通道
  2. 加密调试通信
  3. 处理网络延迟
  4. 断线重连机制

20. 生产测试应用

20.1 自动化测试接口

利用JTAG进行生产测试：

  1. 批量编程接口
  2. 自动化测试脚本
  3. 生产测试夹具
  4. 测试结果收集

20.2 质量控制应用

调试接口在质量控制中的应用：

  1. 参数校准
  2. 功能验证
  3. 性能测试
  4. 故障诊断

在实际调试过程中，我发现ESP32-S3的调试接口非常强大，但需要正确的硬件连接和软件配置才能发挥最大效用。特别是对于ESP32-S3-KORVO-2_V3这样的开发板，硬件改造是必不可少的步骤。建议在进行任何调试前，先确认硬件连接正确，驱动安装无误，这样可以节省大量排查时间。
