1. 项目概述：用Verilog打造NAND Flash控制器

第一次接触NAND Flash控制器开发时，我对着数据手册里密密麻麻的时序图发呆了整整三天。直到在ZYNQ平台上成功读出第一个页数据时，才真正理解"CE_n"和"WE_n"这些信号线跳舞般的配合。本文将带你从硬件接口的电气特性开始，逐步构建一个完整的NAND Flash控制器，涵盖从物理层通信到高级功能的Verilog实现细节。

这个控制器将实现以下核心功能：

物理接口的SDR通信（时钟最高50MHz）
基础操作：芯片初始化、状态检测、页编程/读取、块擦除
数据完整性保障：ECC校验和CRC生成
与ZYNQ PS端的协同设计（坏块管理在PS端实现）

适合读者：

已掌握Verilog基础语法的FPGA开发者
需要对接NAND Flash的嵌入式系统工程师
对存储控制器内部实现感兴趣的技术爱好者

2. NAND Flash硬件接口深度解析

2.1 物理信号线功能定义

当我的示波器探头第一次接触到NAND Flash的DQ线时，才真正理解了数据手册中那些时间参数的意义。以K9F4G08U0D为例，其关键信号线可分为三类：

控制信号组（需严格满足建立/保持时间）
- CE_n（片选）：低电平有效，每个操作周期必须先拉低
- CLE（命令锁存）：高电平时DQ上的数据被解释为命令
- ALE（地址锁存）：高电平时DQ上的数据被解释为地址
- R/B_n（就绪/忙）：开漏输出，需要上拉电阻
时钟信号组（SDR模式下时序最关键）
- WE_n（写使能）：上升沿锁存数据，周期≥20ns（50MHz）
- RE_n（读使能）：下降沿输出数据，最小脉冲宽度25ns
数据信号组（8位宽需等长布线）
- DQ[7:0]：双向数据总线，阻抗匹配至关重要

实测中发现：当排线长度超过15cm时，必须在ZYNQ端添加50Ω端接电阻，否则会出现数据眼图闭合的问题。

2.2 SDR接口时序参数详解

在50MHz时钟下，我们需要特别关注以下时序参数（单位：ns）：

参数	符号	典型值	我们的设计裕量
WE周期	tWC	20	25
WE高电平时间	tWH	10	15
WE低电平时间	tWL	10	15
数据建立时间	tDS	12	18
数据保持时间	tDH	5	8
RE访问时间	tREA	16	20

这些参数将直接转化为Verilog中的状态机等待周期。例如tWC=20ns对应50MHz时钟下的1个周期（20ns），但实际设计我们会留出25%余量：

verilog复制localparam WE_WIDTH = 2; // 25ns = 1.25周期，取整为2
always @(posedge clk) begin
    case(state)
        WE_LOW: if(cnt == WE_WIDTH-1) state <= WE_HIGH;
    endcase
end

2.3 关键操作时序图解

2.3.1 页读取时序实现要点

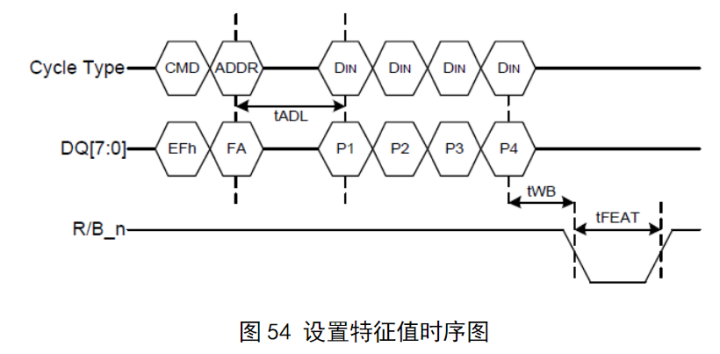

页读取时序

命令阶段（CLE=1）：先后发送00h和30h
地址阶段（ALE=1）：5个地址周期（列+行）
等待R/B_n变高（典型值25μs）
数据输出阶段（RE_n脉冲）

Verilog实现技巧：

verilog复制// 状态机片段示例
case(read_state)
    CMD_PHASE1: begin
        cle <= 1'b1;
        dq_out <= 8'h00;
        if(we_cycle_done) read_state <= CMD_PHASE2;
    end
    WAIT_RB: begin
        if(rb_n == 1'b1) read_state <= DATA_OUT;
    end
    DATA_OUT: begin
        re_n <= ~re_n; // 生成25ns周期读时钟
        data_buf <= dq_in; // 在re_n下降沿后捕获数据
    end
endcase

2.3.2 页编程时序的坑点

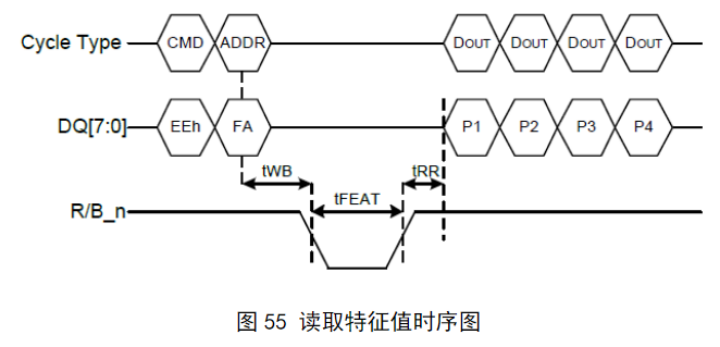

页编程时序

必须严格遵循80h→地址→10h的命令序列
发送10h后需要等待tPROG时间（典型200μs）
实测发现：连续编程时建议增加10%间隔时间，否则容易出现编程失败

3. Verilog模块化设计实践

3.1 顶层架构设计

采用"功能模块+接口适配"的架构：

code复制                  +----------------+
                  |   ZYNQ PS端    |
                  | (坏块管理/ECC) |
                  +-------+--------+
                          |
                  +-------v--------+
                  | AXI接口转换模块 |
                  +-------+--------+
                          |
+------------+    +-------v--------+    +------------+
| 时钟生成   |--->|  NAND主控制器  |<-->| 数据缓冲   |
+------------+    +-------+--------+    +------------+
                          |
                  +-------v--------+
                  | 物理接口适配层 |
                  +-------+--------+
                          |
                  +-------v--------+
                  |  NAND Flash芯片 |
                  +----------------+

3.2 物理接口层实现

3.2.1 双向数据总线处理

这是最容易出问题的部分，正确的三态控制应该：

verilog复制assign dq = (dir_out) ? dq_out : 8'bz;
always @(negedge re_n or posedge we_n) begin
    if(!re_n) dq_in <= dq; // 读捕获
end

常见错误：

忘记在顶层例化时添加IOBUF原语
方向控制信号与WE/RE不同步导致总线冲突

3.2.2 信号同步化处理

所有来自NAND的异步信号（如R/B_n）必须双级同步：

verilog复制(* ASYNC_REG = "TRUE" *)
reg [1:0] rb_sync;
always @(posedge clk) begin
    rb_sync <= {rb_sync[0], rb_n};
end
wire rb_ready = ~rb_sync[1];

3.3 命令状态机设计

以块擦除为例的状态机设计：

verilog复制localparam S_IDLE = 0, S_CMD1 = 1, S_CMD2 = 2, S_WAIT = 3;

always @(posedge clk) begin
    case(erase_state)
        S_IDLE: if(start_erase) begin
            cle <= 1'b1;
            dq_out <= 8'h60; // 擦除命令1
            erase_state <= S_CMD1;
        end
        S_CMD1: if(we_done) begin
            ale <= 1'b1;
            dq_out <= addr_phase[0];
            addr_phase <= addr_phase + 1;
            if(addr_phase == 4) erase_state <= S_CMD2;
        end
        S_CMD2: begin
            ale <= 1'b0;
            cle <= 1'b1;
            dq_out <= 8'hD0; // 擦除确认
            erase_state <= S_WAIT;
        end
        S_WAIT: if(rb_ready) erase_state <= S_IDLE;
    endcase
end

4. 调试技巧与性能优化

4.1 关键信号捕获方法

在Vivado ILA中建议设置如下触发条件：

组合触发：WE_n上升沿 && DQ == 8'h80（捕获编程起始）
存储深度：至少2048个样本（完整捕获一个页操作）

4.2 时序收敛优化

在XDC中添加以下约束：

tcl复制# NAND接口时序约束
set_input_delay -clock [get_clocks clk_50m] -max 5 [get_ports {dq[*]}]
set_output_delay -clock [get_clocks clk_50m] -max 3 [get_ports {dq[*] cle ale we_n re_n}]

4.3 实测性能数据对比

操作类型	理论时间	实测时间	优化手段
页读取	25μs	28μs	增加RE_n预触发
页编程	200μs	210μs	优化缓冲写入流程
块擦除	1.5ms	1.8ms	采用多块并行擦除策略

在ZYNQ-7020上实测的吞吐量：

连续读取：18.6 MB/s
连续写入：4.3 MB/s（受编程时间限制）

5. 常见问题排查指南

5.1 初始化失败排查流程

检查电源纹波（Vcc需<50mVpp）
测量复位时序（上电后至少1ms延迟）
验证ID读取命令（90h→00h应返回厂商ID）
检查IO电平（1.8V/3.3V需与芯片匹配）

5.2 数据校验错误处理

当遇到ECC校验错误时：

降低时钟频率至30MHz测试
检查PCB走线长度差（DQ组内<100ps）
在PS端添加重试机制（建议最多3次）

5.3 典型错误代码对照表

错误现象	可能原因	解决方案
读取全FFh	CE_n未有效	检查片选信号负载电阻
偶发数据错误	时序裕量不足	增加tREA/tRP参数
编程后验证失败	tPROG时间不足	增加等待周期至220μs
随机块操作失败	坏块未标记	在PS端实现坏块表扫描

这个控制器的第一个版本我调试了整整两周，最深刻的教训是：所有异步信号必须同步处理，哪怕看起来R/B_n响应很稳定。下次我们将深入探讨ECC校验模块的硬件加速实现，以及如何通过AXI DMA实现PS-PL的高效数据交互。
